i-MOTION
3
®
WARTUNG
1
6
3
5
2
4
1
2
11
12
9
8
10
3
14
13
15
4
18
17
16
5
19
20
6
15 – 20 Nm
27
26
22
28
7
30
Technisches Handbuch Getriebenabensysteme 2010 · GEN.0000000002042 · Rev. A

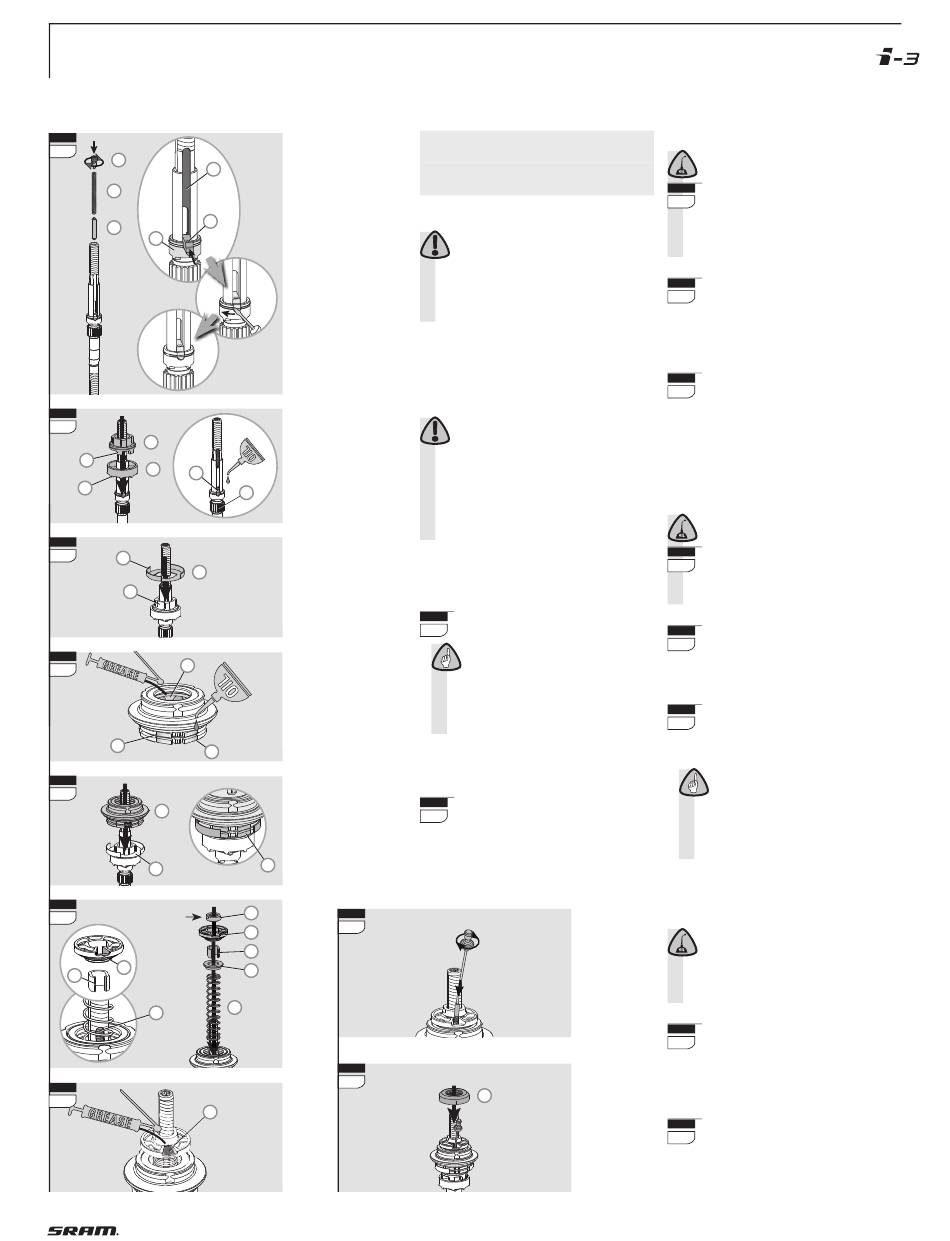

Z U S A M M E N B A U D E S
G E T R I E B E S
August 2007 (Getriebenaben bis Juli 2007
siehe Seite 39)
Reinigen der Teile nach der Demontage:
Antreiber dürfen nur äußerlich mit dem
Pinsel gereinigt werden, um diese nicht zu
entfetten. Die Reinigung im Waschbad ist
nicht zulässig.
Die restlichen Teile können im Waschbad
entfettet werden.
Schmierung der Teile:
SRAM Spezialfett mit der Art. Nr. 0369
135 200 / ... 201 und handelsübliches
Fahrradöl.
7
Kugelhalter und Kugellaufbahnen aus-
schließlich mit dem SRAM Kugelhalterfett
schmieren. Art. Nr. 0369.001.015.
Arbeiten am Schubklotz / Zusammenbau
der Achse:
21
29
8
25
24
23
9
Getriebenaben ab
Achtung:
Der Planetenradträger und der
Achtung:
Verwenden Sie ausschließlich das
Setzen Sie den Schubklotz in die
1
Schalthülse (1) ein.
Hinweis:
Die Gewindebohrung (2) des
Schubklotzes muss sich auf der Achs-
seite mit dem längeren Schlitz (3) be-
finden. So läuft das Schaltseil später in
der langen Aussparung.
Verdrehen Sie den Sicherungsring um 90
Grad um den Schubklotz zu sichern.
Setzen Sie den Distanzbolzen (4) und
1
die Feder (5) in die Achse ein. Drehen
Sie die rote Madenschraube (6) bündig in
die Achse ein.
31
Zusammenbau des Getriebes:
Schmieren:
Bestreichen Sie die Achse dünn mit
Fett und fetten Sie die Verzahnung (7).
2
Verwenden Sie hierzu das SRAM Spe-
zialfett mit der Art. Nr. 0369 135 200 / ... 201.
Geben Sie einen Tropfen Öl auf den
Schubklotz (8).
Montieren Sie die Schaltbuchse (9)
2
mit der Kronenverzahnung (10) nach
unten auf die Achse. Setzen Sie das
Kupplungstück (11) mit den Nasen (12)
nach unten in die Schaltbuchse.
Nabenversion mit Rücktrittbremse:
3
Setzen Sie die Steuerbuchse (13) (mit
den hochgebogenen Enden (14) nach
oben) auf das Kupplungsstück (15).
» Nabenversion ohne Bremse:
Legen Sie die große Scheibe auf das
Kupplungsstück.
Schmieren:
Ölen Sie die 4 Klinkentaschen (16)
4
und die Klinkenfeder (16) des Antrei-
bers. Fetten Sie den Kugelhalter (17)
mit SRAM Kugelhalterfett ein (Art. Nr.
0369.001.015).
Setzen Sie den Antreiber (19) auf die
5
Steuerbuchse (20). Die Klinken (21)
müssen in den Aussparungen der Steu-
erbuchse liegen.
Stecken Sie die Feder (22), den Fest-
6
konus (23), die Distanzbuchse (24)
und die Seilführungsbuchse (25) auf die
Achse.
Hinweis:
Die geschlitzte Seite (26) der Dis-
tanzbuchse und die Führungsfläche (27)
der Seilführungsbuchse müssen sich auf
der Achseite mit der Aussparung (28) für
das Schaltseil befinden.
Montieren Sie die Gewindebuchse (29)
und ziehen Sie diese mit
15 – 20 Nm fest. Schlüsselweite 13.
Schmieren:
Füllen Sie die Öffnung (30) der Seil-
führungsbuchse mit Fett.
Verwenden Sie hierzu das SRAM Spezialfett
mit der Art. Nr. 0369 135 200 / ... 201.
8
Schieben Sie das Schaltseil in die Öff-
nung der Seilführungsbuchse und be-
festigen Sie es durch Drehen im Uhrzeiger-
sinn (mindestens 7 Umdrehungen). Ziehen
Sie es nur handfest an.
9
Montieren Sie die Schutzkappe (31)
aus Kunststoff.
» Spannen Sie die Nabe mit der anderen
Achsseite in den Schraubstock.
43
