Technisches Handbuch Getriebenabensysteme 2010 · GEN.0000000002042 · Rev. A

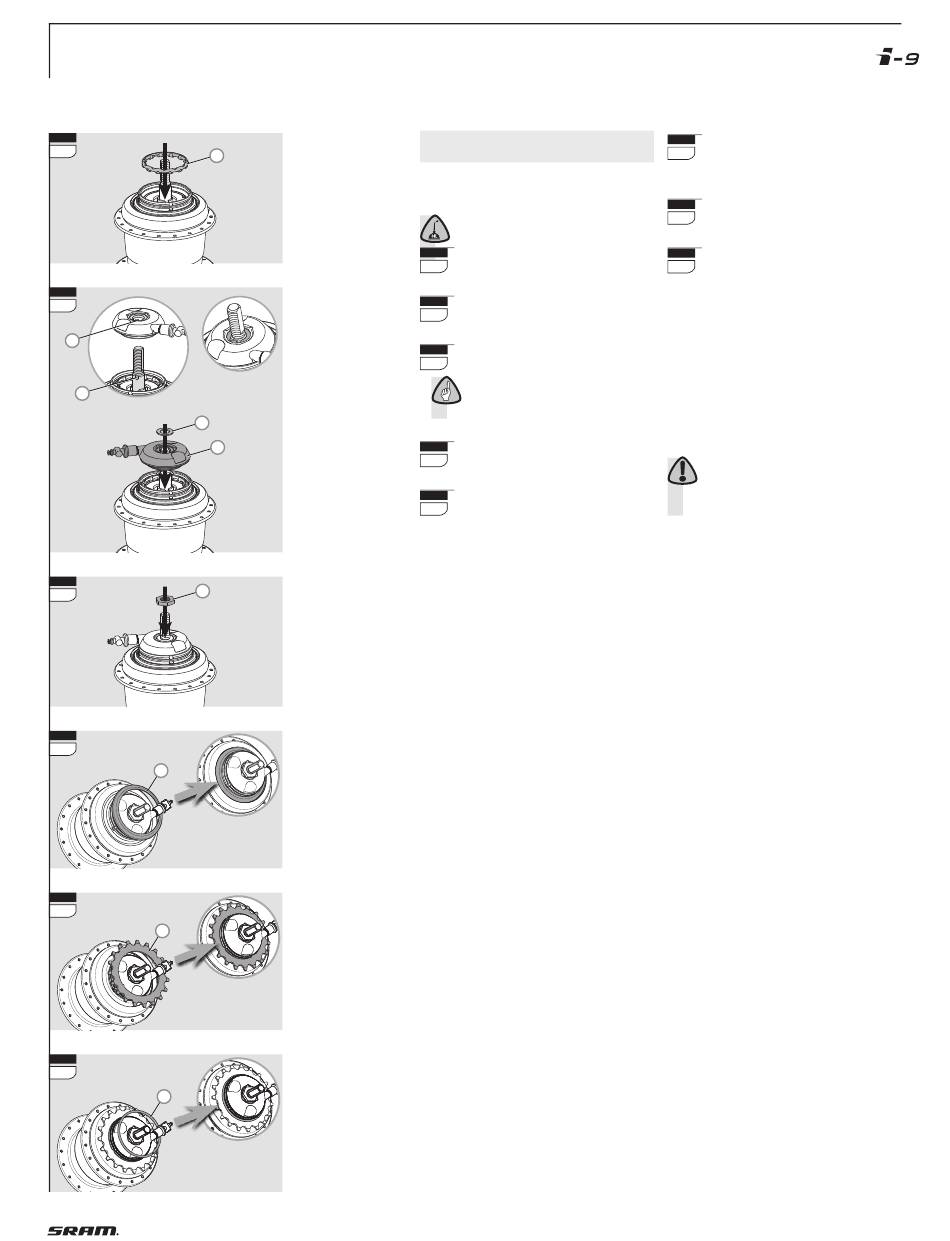

Z U S A M M E N B A U D E R N A B E
A N T R I E B S S E I T E
Arbeiten am Festkonus und Kugelhalter:
Schmieren:
Reinigen Sie den Kugelhalter (1)
und fetten Sie ihn mit SRAM Kugel-
1
halterfett ein (Art. Nr. 0369.001.015).
Setzen Sie den Kugelhalter (1) mit
1
den Kugeln nach unten ein.
Stecken Sie den Festkonus (2) auf
2
die Achse.
Hinweis:
Die Nase (3) des Festkonus muss
in die Aussparung (4) der Achse greifen.
2
Legen Sie die
Scheibe (5) auf.
Schrauben Sie die Mutter (6) auf die
3
Achse. Schlüsselweite 17, Anzugs-
moment 15 – 20 Nm.
Setzen Sie den kleinen inneren
4
Staubdeckel (7) auf den Antreiber.
Die Wölbung muss nach außen zeigen.
Setzen Sie den Zahnkranz (8) auf den
5
Antreiber.
Montieren Sie den Zahnkranz-
6
sprengring (9) auf den Antreiber.
Prüfen Sie den einwandfreien Sitz des
Sprengringes.
» Nehmen Sie die Nabe aus dem Schraub-
stock.
» Bauen Sie das Hinterrad in den Rahmen-
hinterbau wie auf Seite 15 beschrieben.
Stellen Sie die Schaltung wie auf Seite
14 beschrieben ein.
Achtung:
Prüfen Sie vor Fahrtantritt immer die
richtige und einwandfreie Funktion des
Schaltsystems und der Bremsen.
