SRAM
TORPEDO
®
WARTUNG
1
1
2
1
2
2
3
3
4
4
3
4
Technisches Handbuch Getriebenabensysteme 2010 · GEN.0000000002042 · Rev. A
SINGLESPEED
®
Z U S A M M E N B A U D E R N A B E
Reinigen der Teile nach der Demontage:
Alle Teile können im Waschbad entfettet
werden.
Schmierung der Teile:
Achtung:
Verwenden Sie ausschließlich das
SRAM Kugelhalterfett mit der Art. Nr.
0369.001.015 und handelsübliches Fahr-
radöl.
5
5
6
6
7
7

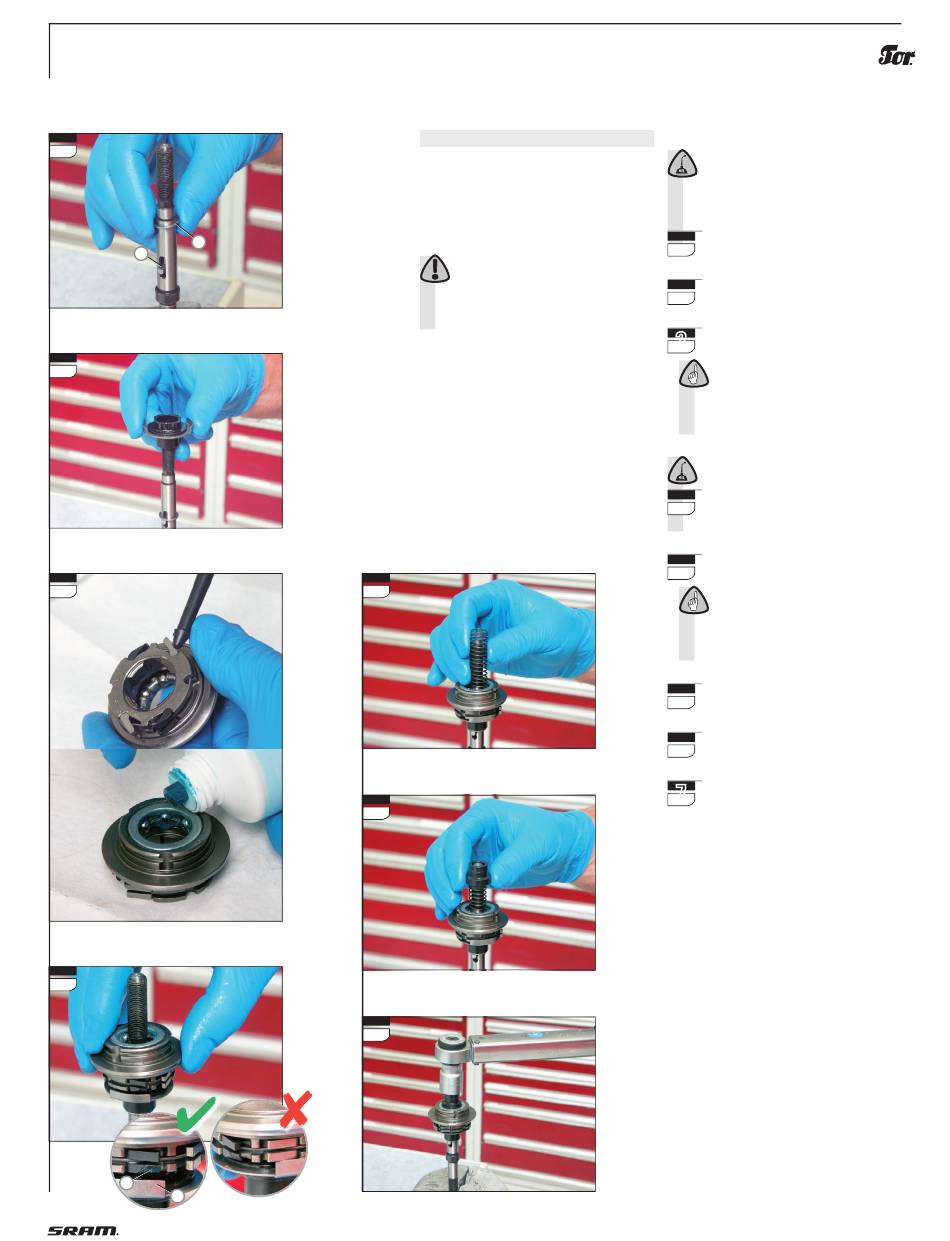

Zusammenbau der Nabe:
Schmieren:
Bestreichen Sie die Achse dünn mit
Fett.
Verwenden Sie hierzu das SRAM Kugel-
halterfett mit der Art. Nr. 0369.001.015.
Geben Sie einen Tropfen Öl auf den
1
1
Schubklotz (1).
Setzen Sie die erste Scheibe auf die
1
1
Achse.
Setzen Sie das Kupplungsstück auf
2
die Achse.
Hinweis:
Achten Sie darauf, dass sich die
zweite Scheibe im Kupplungsstück be-
findet. Falls nicht, setzen Sie diese auf die
Achse.
Schmieren:
Ölen Sie die 4 Klinkentaschen und
3
3
die Klinkenfeder des Antreibers.
Fetten Sie den Kugelhalter mit SRAM
Kugelhalterfett ein (Art. Nr. 0369.001.015).
Setzen Sie den Antreiber auf das
4
4
Kupplungsstück.
Hinweis:
Die abgeschrägten Klinken (3) des
Antreibers müssen dabei in den hochge-
bogenen Enden (4) des Kupplungsstücks
liegen.
5
5
Setzen Sie die Feder
auf die Achse.
Setzen Sie den Festkonus auf die
6
6
Achse.
7
Schrauben Sie die Mutter auf die
Achse und ziehen Sie diese mit 15 –
20 Nm fest. Schlüsselweite 17.
» Spannen Sie die Nabe mit der anderen
Achsseite in den Schraubstock.
55
