Technisches Handbuch Getriebenabensysteme 2010 · GEN.0000000002042 · Rev. A
4
3
5
offen
2
1
5
1
4

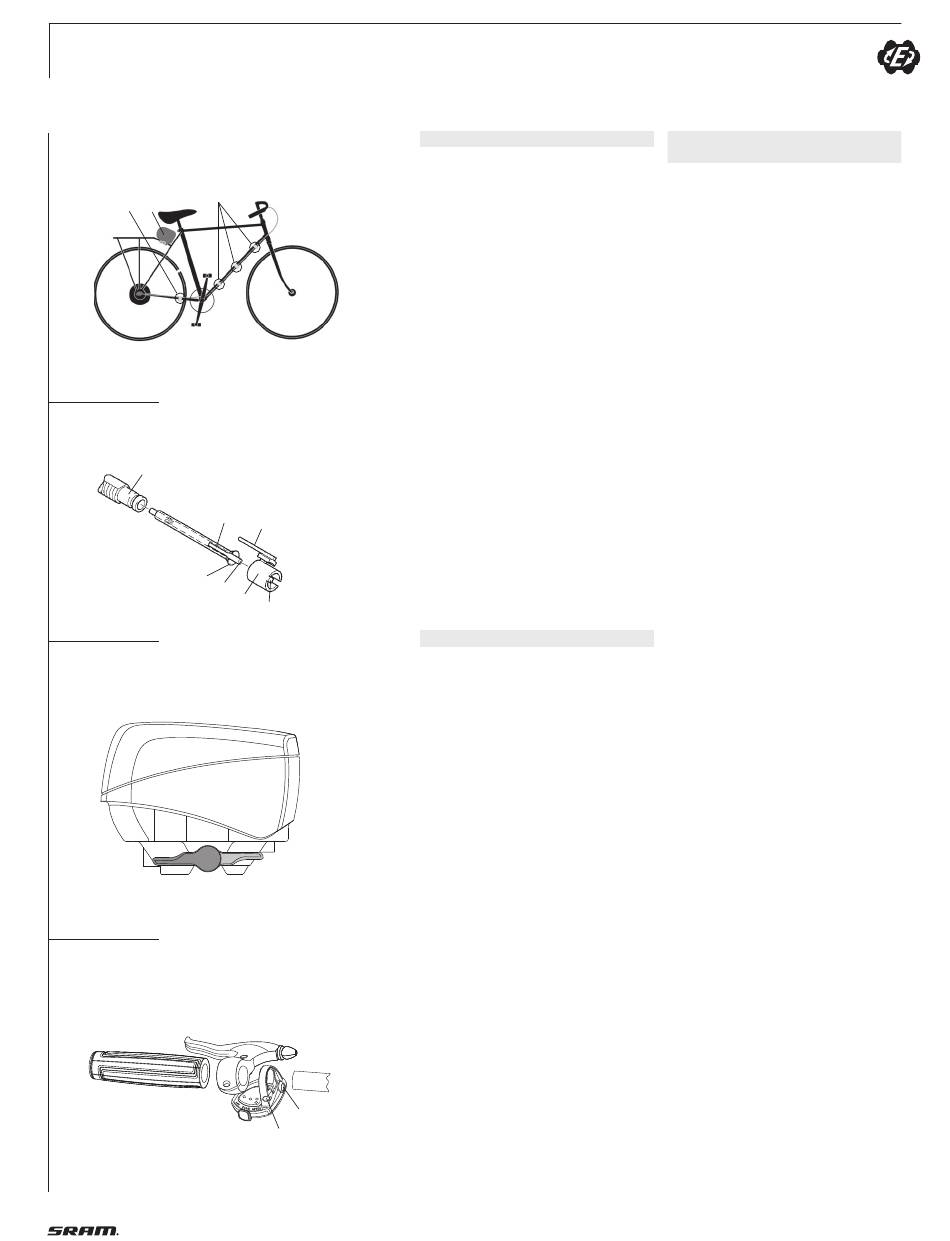

M O N T A G E B A T T E R I E B O X
• Beide Schnellspannhebel nach außen
ziehen und in Position „offen" drehen
(Bild 9).
• Batteriebox auf die Streben des Ge-
päckträgers setzen (3, Bild 7).
• Schnellspannhebel nach innen schieben
und in Position „verriegelt" drehen
(Bild 9).
• Stecker des Batteriekabels bis zum
Einrasten in die Buchse der Batteriebox
schieben.
• Kabel am Rahmen bzw. Gepäckträger
befestigen.
Hinweis:
Letzter Befestigungspunkt des Kabels
an der Hinterradgabel: ca. 8 cm vor der
Nabenachse.
Kabel zwischen Rahmen und Nabe
nicht einklemmen und von der dre-
henden Nabenhülse fernhalten.
• Stecker bis zum Einrasten in die Buchse
an der Nabe schieben.
Hinweis:
Geschlossene Befestigungselemente wie
z.B. angelötete Ringe sind nicht tauglich,
da Kabelstecker nicht durchgesteckt wer-
den können.
L A G E R U N G B A T T E R I E B O X
Die Akkubox vom Akkukabel getrennt und
voll geladen an einem trockenen, kühlen
Ort aufbewahren.
Die Akkus werden bei SRAM gekenn-
zeichnet und mit dem Datum der letzten
Ladung versehen. Dieser Ladenachweis
ermöglicht auch Ihnen die Dokumentation
weiterer Ladevorgänge bei längerer Ver-
weildauer in Ihrem Lager. Sie erkennen
also auf einen Blick ob und wann die
Batterien in Ihrem Hause nachgeladen
werden müssen (spätestens nach 3
Monaten nach dem letzten Laden).
M O N T A G E R E M O T E
C O N T R O L S C H A L T E R
• Remote Control Schalter (1, Bild 10) auf
den Lenker schieben.
• Bremshebel (2) und Festgriff (3) auf
Lenkerende montieren.
• Remote Control Schalter am Lenker aus-
richten und mit Schraube (4) befestigen,
Innensechskant 3 mm, Anzugsmoment
1,5 Nm.
• Stecker des Remote Control Kabels bis
zum Einrasten in die Buchse (5) des
Remote Control Schalters schieben.
• Kabel am Rahmen befestigen.
Hinweise:
Letzter Befestigungspunkt des Kabels
an der Hinterradgabel: ca. 8 cm vor der
Nabenachse.
Kabel zwischen Rahmen und Nabe
nicht einklemmen.
Das Kabel soll zwischen dem Stecker
und der nächstgelegenen Kabelbefesti-
gung am Rahmen eine Schlaufe bilden,
damit der Stecker zugentlastet bleibt.
• Stecker bis zum Einrasten in die Buchse
an der Nabe gerade einschieben.
Schräges Einschieben kann zur
Beschädigung der Buchse führen.
Kontrolle:
Auf „Speed" schalten und Hinterrad
bewegen (Akku muss voll geladen sein).
Mindestens 1 grüne und die rote LED
müssen leuchten. Ist dies nicht der Fall,
müssen die Stecker vollständig/richtig in
die Buchsen eingeschoben werden.
103
