SPARC
®
WARTUNG
1
4
3
2
1
12
11
2
Sparc Montagehilfe
Art.-Nr. 65 3024 001 000
104
7
41
6
5
17
16
15
14
13
X
Technisches Handbuch Getriebenabensysteme 2010 · Copyright © SRAM 2009, LLC
10
9
8
25
24
23
22
21
20
19
18
34
33
H I N T E R R A D A U S B A U E N
• Remote Control Stecker von der Nabe
abziehen.
• Taste am Stecker des Batteriekabels
drücken und Stecker von der Nabe
abziehen.

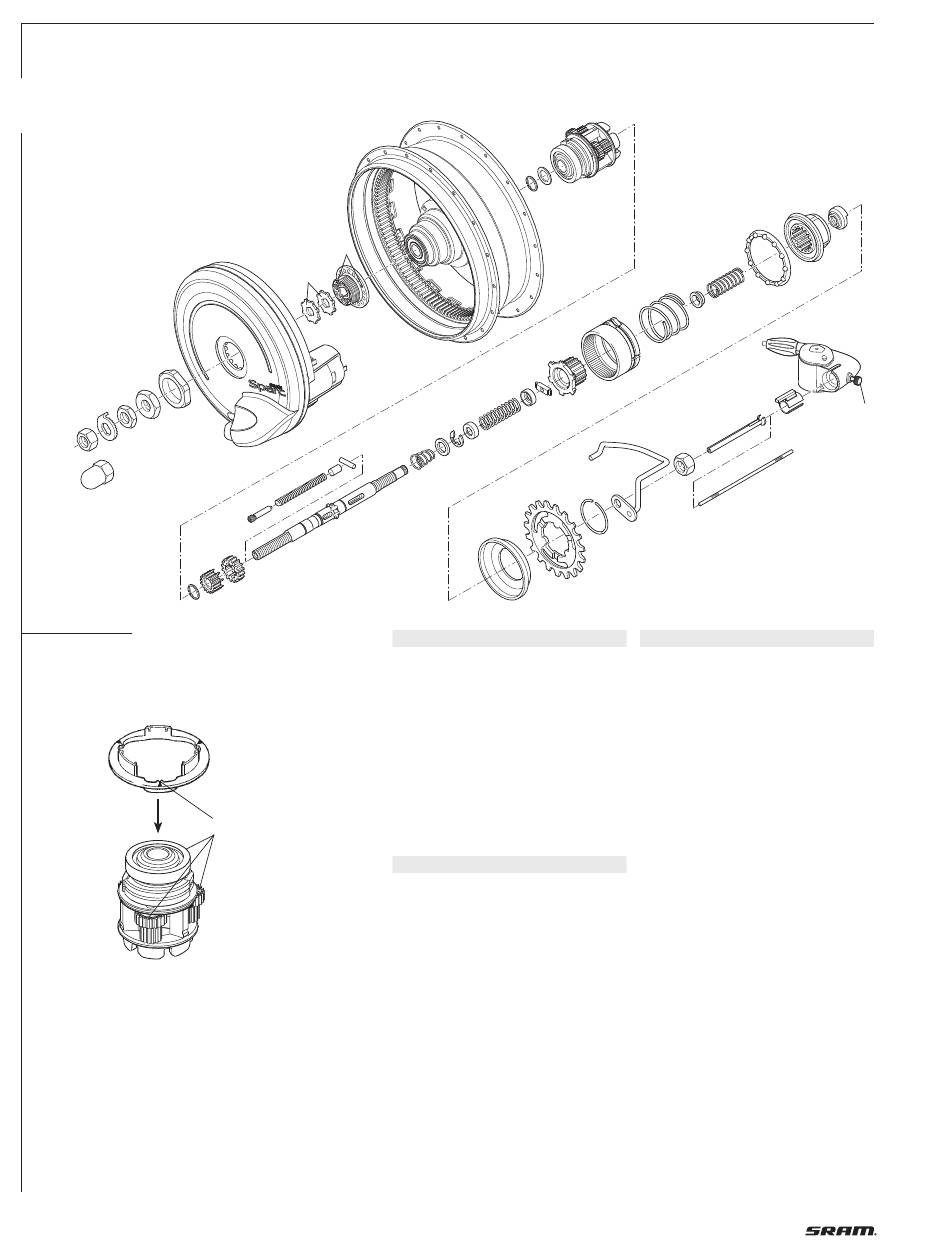

• Rändelschraube (40, Bild 1) der Clickbox
lösen und Clickbox abziehen.
• Rote Fixierbuchse (38) abziehen (ver-
rastet). Schaltstift (37) und Schaltrohr (36)
herausnehmen.
• Hinterrad herausnehmen.
E L E K T R O A N T R I E B
Ausbau:
• Kunststoffmutter (3, Bild 1) demontieren.
• Elektroantrieb (4) abnehmen.
Achtung:
Elektroantrieb nicht zerlegen und nicht
schmieren.
Einbau:
• Elektroantrieb auf die Nabe setzen
• Elektroantrieb drehen und gleichzeitig
zur Nabe hin drücken, bis die beiden
kleinen innenliegenden Zapfen in die
beiden zugehörigen kleinen Löcher (41)
einrasten.
Kontrolle: Mindestens 8 mm des
Gewindes am schwarzen Kupplungs-
stück (6) müssen sichtbar sein.
• Kunststoffmutter (3) montieren,
Anzugsmoment 3 – 5 Nm.
30
29
28
27
26
36
37
35
Z E R L E G U N G G E T R I E B E
siehe Bild 1
• Sprengring (35), Zahnkranz (34) und
Staubdeckel (33) abnehmen.
• Achse an der Antreiberseite in den
Schraubstock spannen.
• Elektroantrieb (4) ausbauen (siehe li.
Spalte).
• Kontermuttern (1+2) abschrauben.
• Kupplungsstück (6) mit 2 Sternscheiben (5)
abnehmen.
• Nabenhülse (7) abziehen.
• Sicherungsscheibe (8) u. Scheibe (9) ent-
fernen.
• Planetenradträger (10) und Sicherungs-
scheibe (11) abnehmen.
• Nabe im Schraubstock umspannen.
• Festkonus (32) abschrauben.
• Antreiber (31), Druckfeder (29), große Druck -
feder (27) und Kugelhalter (30) abnehmen.
• Hohlrad (26) und Kupplungsrad (25) ab-
ziehen und Winkeldeckel (28) aus dem
Kupplungsrad nehmen.
• Schubklotz (24) herausnehmen – dazu
Feder zusammendrücken. Feder (22) und
beide Winkeldeckel (23/21) abnehmen.
• Sicherungscheibe (20), Scheibe (19),
kegelförmige Druckfeder (18) und
großes Sonnenrad (13) demontieren.
• Achse umspannen.
• Graue Madenschraube (14) (steht unter
Federdruck) herausdrehen – sowie
lange Feder (15), Führungsbolzen (16)
und Schubklotz (17) demontieren.
• Kleines Sonnenrad (12) abnehmen.
32
31
39
38
40
