i-MOTION
9
®
WARTUNG
1
2
1
3
4
2
5
4
3
2 mm
6
5
7
8
6
22

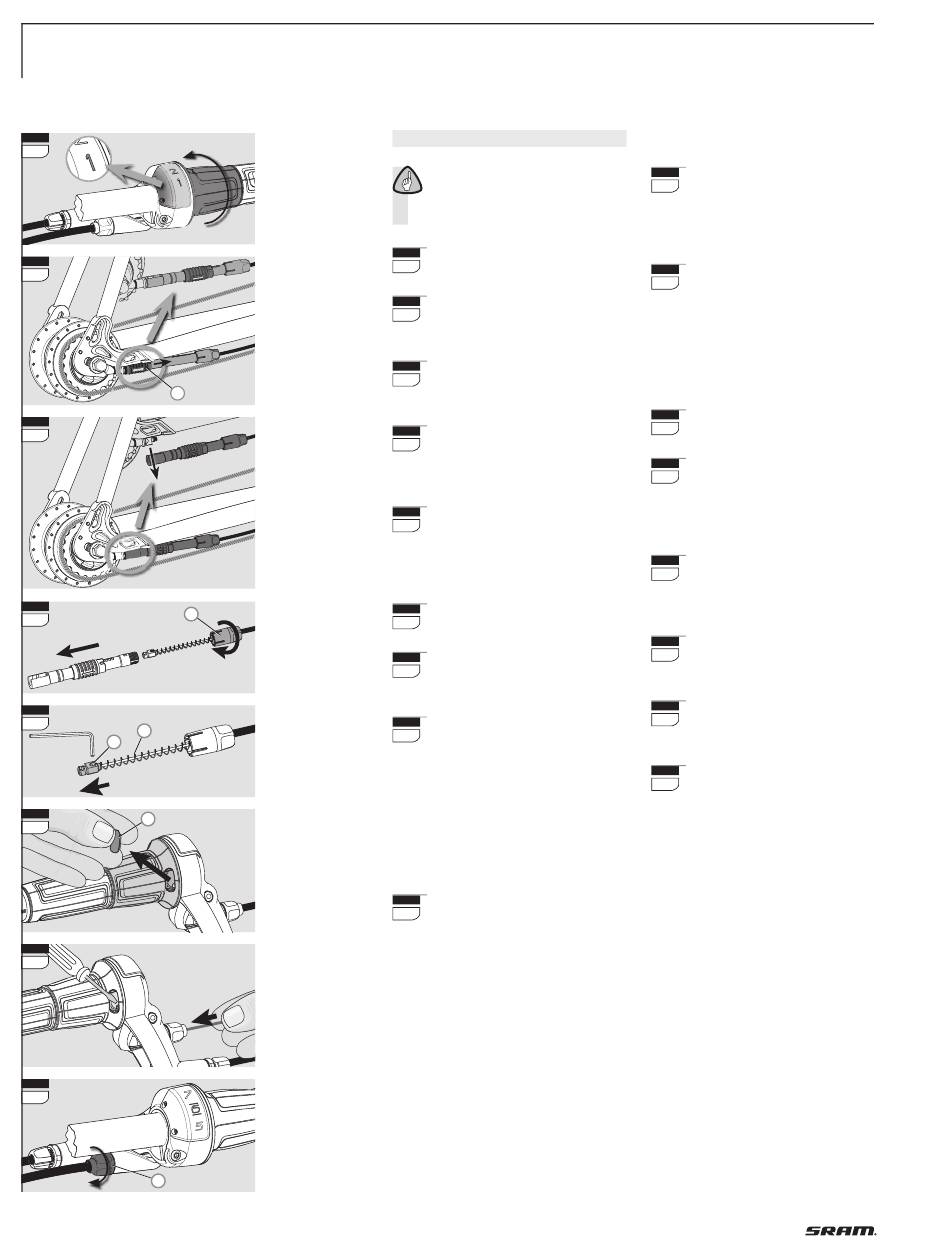

S C H A L T Z U G W E C H S E L N
Hinweis:
Verwenden Sie ausschließlich neue,
qualitativ hochwertige Zugseile und kom-
pressionsfreie Seilhüllen mit Endkappen.
1
Schalten Sie den Drehgriff in den 1.
Gang.
Schieben Sie den Schnellverschluß (1)
2
am Verbindungsröhrchen nach
rechts.
Trennen Sie die Verbindung, indem
3
Sie das Verbindungsröhrchen nach
unten abnehmen.
Schrauben Sie die Einstellmutter (2)
4
vom Verbindungsröhrchen ab und
ziehen Sie das Verbindungsröhrchen
vom Schaltzug.
Lösen Sie mit einem 2 mm Innen-
5
sechskantschlüssel die Klemm-
schraube (3) im Nippel und ziehen Sie
diesen und die dahinter liegende Feder (4)
vom Zugseil ab.
Stellen Sie sicher, daß am Schalter
1
der 1. Gang eingelegt ist.
Entfernen Sie die Abdeckkappe (5)
6
am Schalter. Der Nippel des Zugseils
ist nun sichtbar.
Schieben bzw. ziehen Sie das alte
7
Zugseil aus dem Schalter, z. B. mit
Hilfe eines kleinen Schraubendrehers.
» Führen Sie das neue Zugseil in den Zug-
seileinlaß, durch den Schalter und die
neue Seilhülle.
» Setzen Sie die Abdeckkappe in den
Schalter ein.
Drehen Sie die Einstellmutter (6) am
8
Schalter bis zum Anschlag ein.
Technisches Handbuch Getriebenabensysteme 2010 · Copyright © SRAM 2009, LLC
Montage des Nippels ohne Montagewerk-
zeug:
Stecken Sie die Einstellmutter (7)
9
auf das Zugseil. Ziehen Sie das
Zugseil stramm und kürzen Sie es auf
82 mm (gemessen ab der Vorderkante
der Einstellschraube).
Stecken Sie die Feder (8) auf das
10
Zugseil. Führen Sie das Zugseil in
den Nippel (9) ei n und ziehen Sie die
Klemmschraube mit einem 2 mm In-
nensechkantschlüssel fest. Anzugs-
moment 1,5 Nm.
Montage des Nippels mit Montagewerk-
zeug (SRAM Artikel Nr. 00.0991.002.000):
Spannen Sie das Montagewerk-
11
zeug in den Schraubstock.
Stecken Sie die Einstellmutter (10)
12
auf das Zugseil. Legen sie das
Zugseil in das Montagewerkzeug und
stecken Sie die Einstellmutter auf das
Montagewerkzeug.
Fädeln Sie Feder auf das Zugseil.
13
Die Feder sollte zur besseren Mon-
tierbarkeit, wie im Bild gezeigt, einge-
spannt werden.
Ziehen Sie das Zugseil stramm und
14
schneiden Sie es am Ende des
Montagewerkzeugs ab.
Heben Sie das Zugseil etwas vom
15
Montagewerkzeug ab und führen
Sie es in den Nippel ein.
Legen Sie den Nippel in das Werk-
16
zeug und ziehen Sie die Klemm-
schraube mit einem 2 mm Innensech-
kantschlüssel fest. Anzugsmoment
1,5 Nm.
