i-MOTION
9
®
WARTUNG
1
1
2
3
4
5
4
6
7
5
8
6
9
16
2
3
10
Technisches Handbuch Getriebenabensysteme 2010 · Copyright © SRAM 2009, LLC

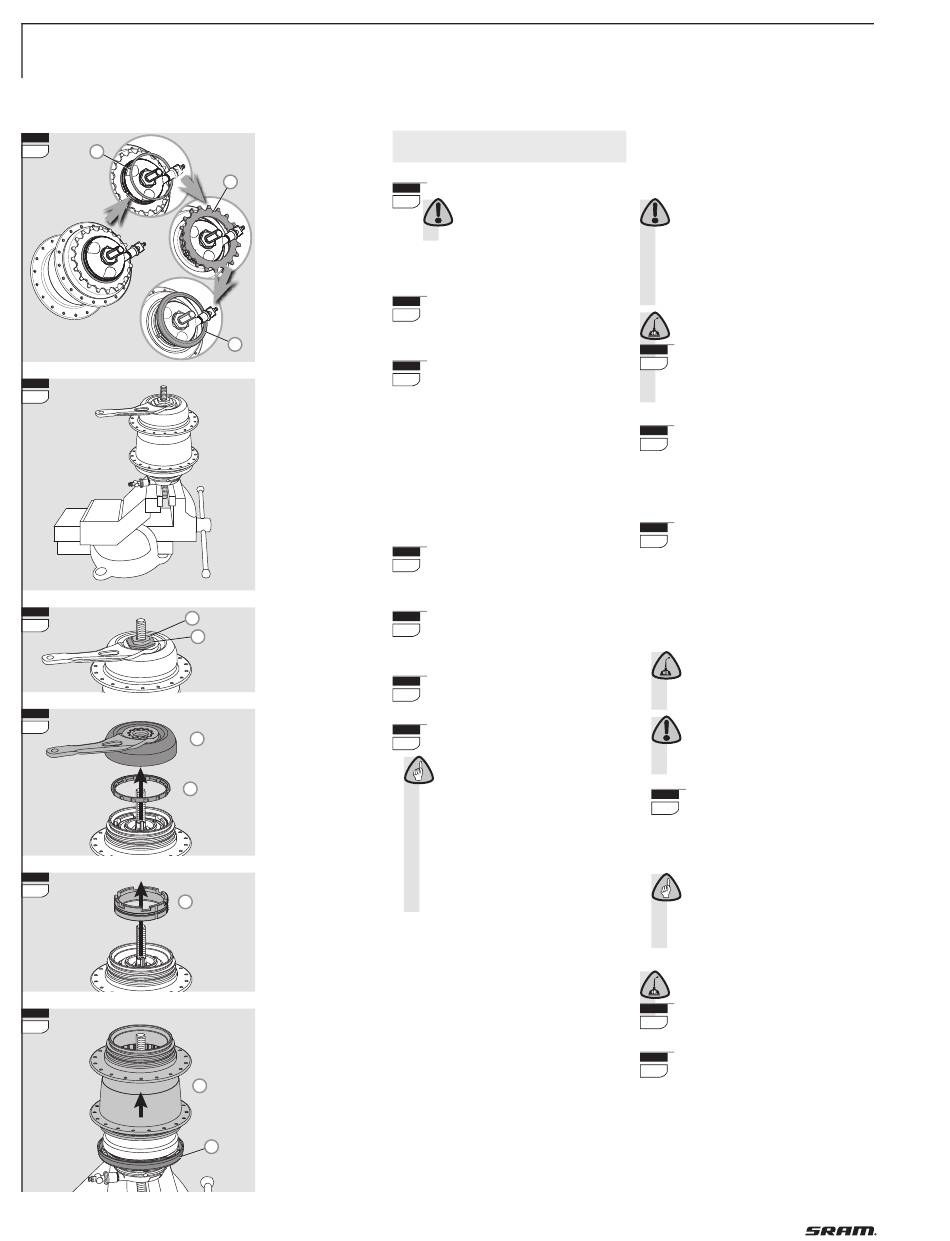

A U S T A U S C H D E S
G E T R I E B E S
Demontieren Sie den Sprengring (1).
1
Achtung:
Der Sprengring steht unter
Federdruck
Nehmen Sie den Zahnkranz (2) und den
kleinen äußeren Staubdeckel (3) ab.
Spannen Sie die Antriebsseite der
2
Achse am Zweiflach in den Schraub-
stock.
3
Schrauben Sie die Mutter (4) und die
große Achsmutter (5) von der Achse.
Schlüsselweite 17 und 27 (SRAM Werk-
zeug Artikel Nr. 00 0924 003 000 für
Schlüsselweite 27).
Bei den Nabenversionen ohne Bremse
und Disc Brake ist die Achsmutter (4)
und der darunterliegende Stellkonus von
der Achse zu schrauben.
Schlüsselweite 17 und 13.
4
Nabenversion mit Rücktrittbremse:
Nehmen Sie den Hebelkonus (6) ab
und den Kugelhalter (7) heraus.
Nabenversionen ohne Bremse und
4
Disc Brake: Nehmen Sie den Kugel-
halter (7) heraus.
Nabenversion mit Rücktrittbremse:
5
Entnehmen Sie den Bremsmantel (8).
Nehmen Sie die Nabenhülse (9) mit
6
einem Ruck nach oben ab.
Hinweis:
Der äußere große Staubdeckel (10)
sitzt sehr fest. Dieser wird bei einer De-
montage beschädigt. Er ist durch einen
neuen zu ersetzen.
Das Getriebe kann auch durch einen
Schlag mit dem Gummihammer auf die
Achse auf der Nicht-Antriebsseite von
der Hülse getrennt werden. Dazu die
Nabe aus dem Schraubstock nehmen.
» Spannen Sie das neue Getriebe an
der Antriebsseite der Achse in den
Schraubstock.
Achtung:
Verwenden Sie zum Schmieren aus-
schließlich das SRAM Spezialfett mit der
Art. Nr. 0369 135 200 / ... 201.
Kugelhalter und Kugellaufbahnen aus-
schließlich mit dem SRAM Kugelhalterfett
schmieren. Art. Nr. 0369.001.015.
Schmieren:
Fetten Sie die Kugellaufbahnen (11)
7
und die Verzahnung (12) im Inneren
der Nabenhülse leicht ein.
Nabenversion mit Rücktrittbremse: Fetten
Sie den Bremszylinder (13) leicht ein.
Setzen Sie die Nabenhülse auf.
7
Leichte Links-/Rechtsdrehungen er-
leichtern den Vorgang.
Achten Sie darauf, dass die Nabenhülse
richtig auf dem Kugelhalter (14) sitzt.
Nabenversion mit Rücktrittbremse:
8
Drehen Sie die Hülse im Uhrzeiger-
sinn bis zum Anschlag. So wird sicher-
gestellt, dass die Walzen (15) der
Bremse zurückfallen können und der
Bremsmantel montierbar ist.
» Nabenversion mit Rücktrittbremse:
Schmieren:
Reinigen Sie den Bremsmantel
und streichen Sie ihn nur außen voll-
ständig mit Fett ein.
Achtung:
Verwenden Sie ausschließlich das
SRAM Spezialfett mit der Art. Nr. 0369
135 200 / ... 201.
Setzen Sie den Bremsmantel ein.
9
Die Seite mit nur einer Aussparung
muss nach unten zeigen. Das abgewin-
kelte Federende (16) in der Nabe muss
in dieser Aussparung (17) liegen.
Hinweis:
Der Bremsmantel muss erneuert
werden, falls durch Verschleiß das
Muster auf der Außenfläche kaum noch
vorhanden ist.
Schmieren:
Reinigen Sie den Kugelhalter (18)
und fetten Sie ihn mit SRAM Kugel-
10
halterfett ein (Art. Nr. 0369.001.015).
Setzen Sie den Kugelhalter (18) mit
10
den Kugeln nach unten ein.
