SRAM
P5 CARGO
®
WARTUNG
4
2
5
6
7
2
mm
80
mm
+1
±0,5
1
8
1
90
3
1
1
2
1
Technisches Handbuch Getriebenabensysteme 2010 · Copyright © SRAM 2009, LLC
S C H A L T Z U G W E C H S E L N
Hinweis:
Verwenden Sie ausschließlich neue,
qualitativ hochwertige Zugseile und kom-
pressionsfreie Seilhüllen mit Endkappen.
• Schalten Sie den Drehgriff in den 1.
Gang.
Hinweis:
Die Clickbox verbleibt auf dem Achs ende
und soll für den Zugseilwechsel nicht
abgebaut werden.

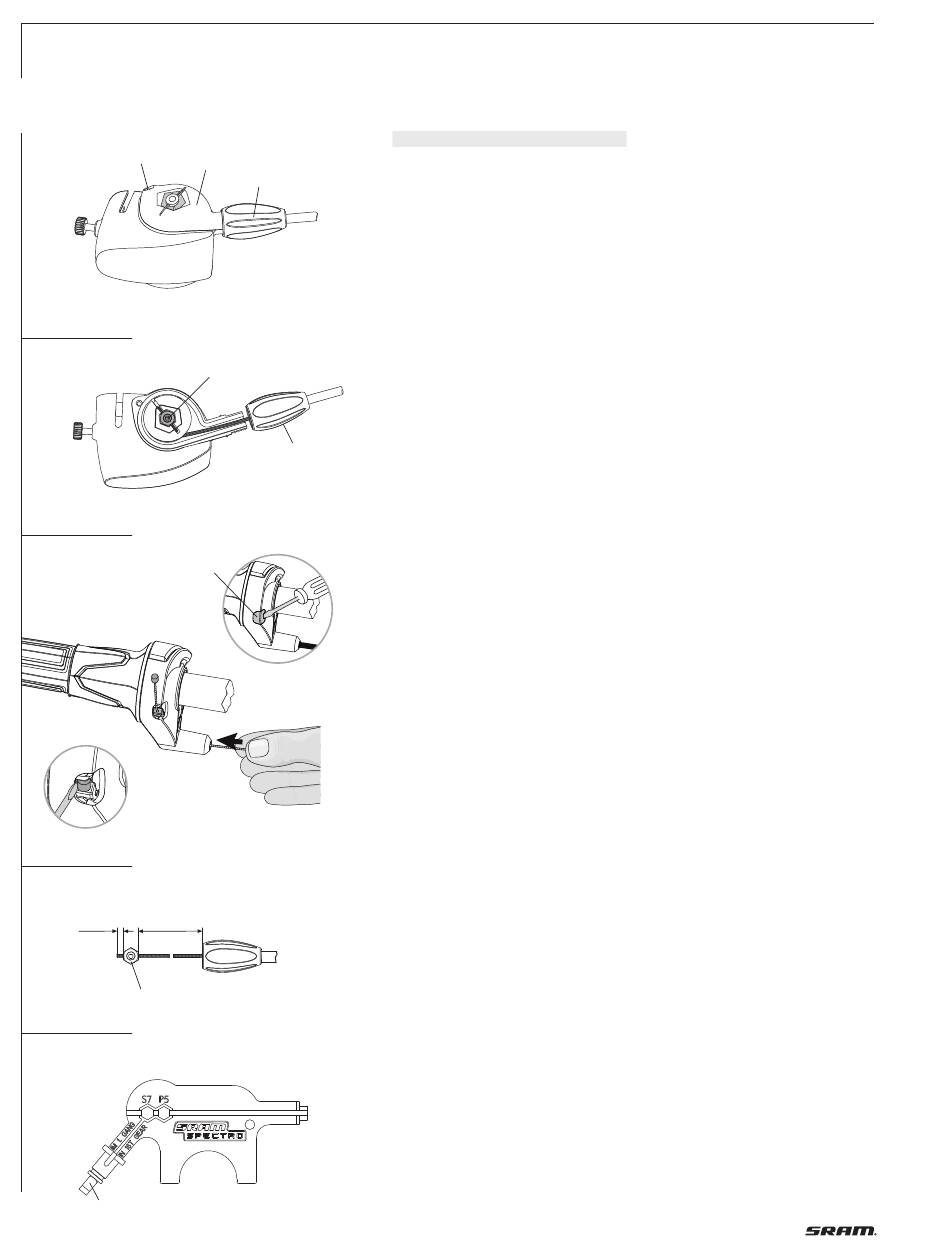

• Schrauben Sie die Einstellmutter (1, Bild 4)
von der Clickbox ab. Entfernen Sie die
Schraube (2) an der Clickbox. Ziehen Sie
die Einstellmutter (1) zur Seite und neh-
men Sie den Deckel (3) ab.
• Ziehen Sie das Zugseil und Klemm-
stück (1, Bild 5) nach oben heraus.
Lösen Sie mit einem 2,5 mm Innen-
sechskantschlüssel die Klemmschraube
und ziehen Sie das Klemmstück vom Seil
ab.
• Entfernen Sie die alte Seilhülle.
• Entfernen Sie die Abdeckkappe (1, Bild 6)
am Schalter, z. B. mit Hilfe eines kleinen
Schraubendrehers. Der Nippel des Zug-
seils ist nun sichtbar.
• Schieben bzw. ziehen Sie das alte Zug-
seil aus dem Schalter (Bild 7), z. B. mit
Hilfe eines kleinen Schraubendrehers.
• Führen Sie das neue Zugseil in den Zug-
seileinlaß, durch den Schalter und die
neue Seilhülle. Ziehen Sie den Schaltzug
stramm.
• Setzen Sie die Abdeckkappe in den
Schalter ein.
• Setzen Sie das Klemmstück (1, Bild 7) im
Abstand von 80 mm auf.
Hinweis:
Zur Einstellung des Abstandes ver-
wenden Sie bitte das Einstellstück
(Bild 8) (Art. Nr. 65 0324 107 000).
Ziehen Sie die Klemmschraube mit
einem 2,5 mm Innensechkantschlüssel
fest. Anzugsmoment 1,5 – 2 Nm.
Längen Sie das Seilende auf 2 – 3 mm
ab.
• Klemmstück (1, Bild 5) in die Clickbox
einsetzen und Zugseil um den Aufnahme -
zylinder legen (Wickelrichtung links).
• Deckel (3, Bild 4) aufsetzen und
Schraube (2) festziehen, Anzugsmoment
0,35 – 0,45 Nm. Einstellmutter (1) vollstän-
dig eindrehen.
Hinweis:
• Falls Sie zum Zugseilwechsel die Click-
box von der Achse abnehmen möchten,
gehen Sie bitte folgendermaßen vor:
– Drehgriff in den 1. Gang schalten.
– Rändelschraube lösen und Clickbox
von der Achse abnehmen.
– Jetzt unbedingt das Ende (1, Bild 8)
des Einstellstücks vollständig in die
Click box stecken und die Rändel-
schraube festziehen (so bleibt die Vor-
spannung in der Clickbox erhalten).
– Zugseil wie oben beschrieben wechseln.
• Wenn Sie die Clickbox von der Achse
nehmen und das Zugseil ausbauen, ohne
das Einstellstück zu verwenden, dann
geht in der Clickbox die Vorspannung
verloren. Sie müssen dann bei Neumon-
tage das Zugseil mit einer zusätzlichen
Windung um den Aufnahme zylinder
legen (Bild 5).
•
Stellen Sie die Schaltung wie auf Seite
87 beschrieben ein.
