i-MOTION
3
®
WARTUNG
1
2
2
3
4
3
4
Artikel Nr.
00.0391.017.000
5
5
6
6
8
7
7
46

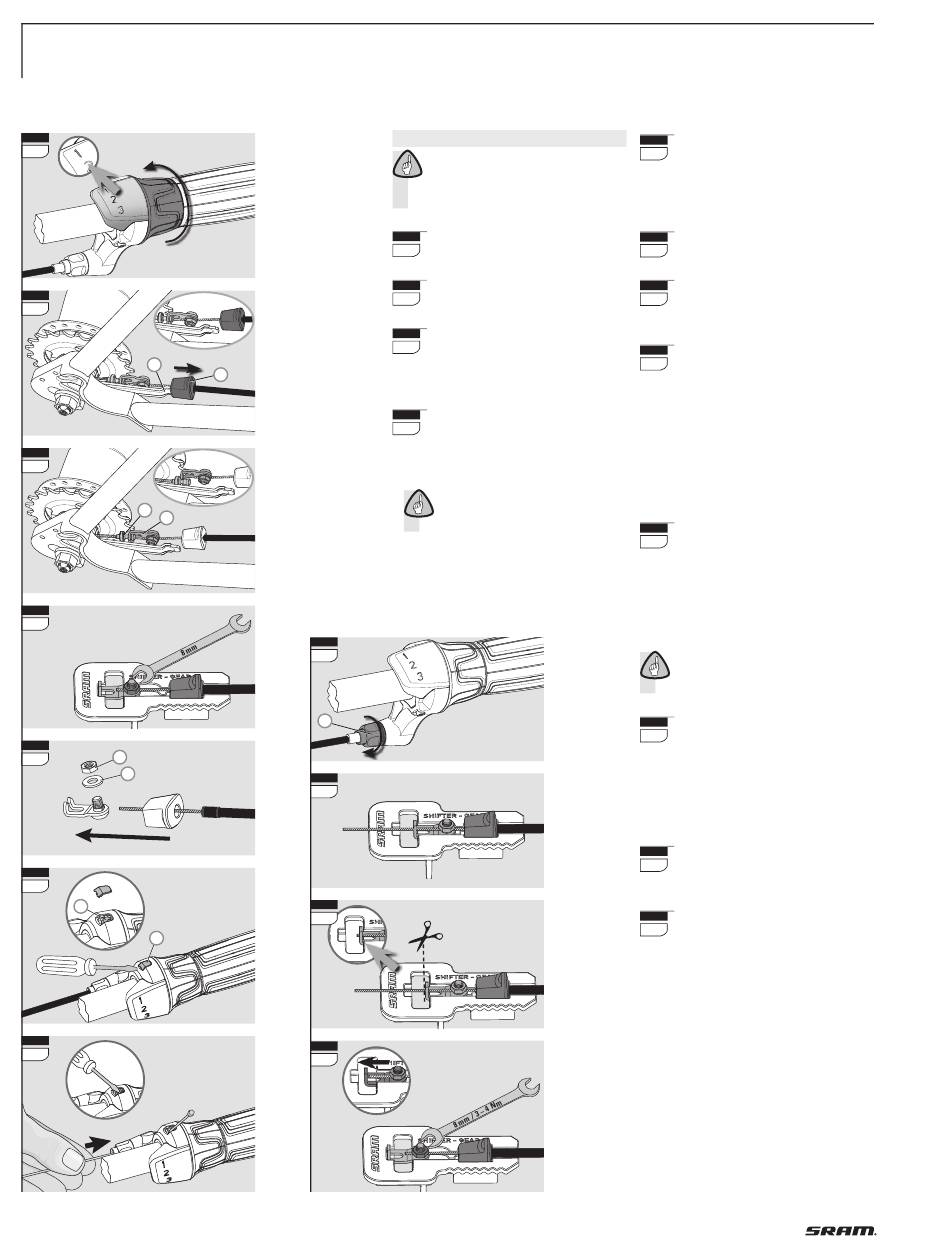

S C H A L T Z U G W E C H S E L N
qualitativ hochwertige Zugseile und kom-
pressionsfreie Seilhüllen mit Endkappen.
1
8
9
9
10
11
Technisches Handbuch Getriebenabensysteme 2010 · Copyright © SRAM 2009, LLC
Hinweis:
Verwenden Sie ausschließlich neue,
Schalten Sie den Drehgriff in den 1.
1
Gang.
Ziehen Sie den Kunststoffgegen-
2
halter (1) vom Gegenhalterbügel (2).
Trennen Sie die Verbindung zwi-
3
schen Schalter und Hinterradnabe,
indem Sie die Verbindungslasche (3) am
Schaltseil nippel (4) aushängen.
Setzen Sie den Kunststoffgegen-
4
halter und die Verbindungslasche in
das Montagewerkzeug (SRAM Artikel
Nr. 00.0391.017.000).
Lösen Sie Mutter (Schlüsselweite 8 mm.
Hinweis:
Das Montagewerkzeug lässt sich
auch in den Schraubstock spannen.
Nehmen Sie die Mutter (5) und die
5
darunterliegende Scheibe (6) ab.
Nehmen Sie die Verbindungslasche und
den Kunststoffgegenhalter vom
Schaltzug.
Stellen Sie sicher, daß am Schalter
1
der 1. Gang eingelegt ist.
Entfernen Sie die Abdeckkappe (7)
6
am Schalter. Der Nippel (8) des Zug-
seils ist nun sichtbar.
Schieben bzw. ziehen Sie das alte
7
Zugseil aus dem Schalter, z. B. mit
Hilfe eines kleinen Schraubendrehers.
» Führen Sie das neue Zugseil in den Zug-
seileinlaß, durch den Schalter und die
neue Seilhülle.
» Setzen Sie die Abdeckkappe in den
Schalter ein.
Drehen Sie die Einstellmutter (9) am
8
Schalter im Uhrzeigersinn bis zum
Anschlag ein, dann wieder 2 ganze
ganze Umdrehungen zurück.
Montage der Verbingungslasche mit
Montagewerkzeug (SRAM Artikel Nr.
00.0391.017.000):
Hinweis:
Das Montagewerkzeug lässt sich
auch in den Schraubstock spannen.
Stecken Sie den Kunststoffgegen-
9
halter und die Verbindungslasche
mit montierter Scheibe und Mutter auf
das Zugseil.
Setzen Sie den Kunststoffgegenhalter
und die Verbindungslasche in das Mon-
tagewerkzeug.
Ziehen Sie das Zugseil stramm und
10
schneiden Sie es direkt an der Ver-
bindungslasche ab.
Schieben Sie die Verbindungslasche
11
nach links und ziehen Sie die Mutter
fest. Anzugsmoment: 3 – 4 Nm. Schlüs-
selweite 8 mm.
