SRAM
T3
®
WARTUNG
1
Rücktrittbremse / MH 3115
3
2
1
6
8
7
2
Ohne Bremse / MH 3105
3
d
e
1
96
5
4
10
9
17
16
b
c
Technisches Handbuch Getriebenabensysteme 2010 · Copyright © SRAM 2009, LLC
12
14
13
11
23
22
21
20
19
18
x
a
W A R T U N G
Um eine hohe Leistung, Sicherheit und
lange Haltbarkeit der Komponenten zu ge-
währleisten, ist eine regelmäßige Wartung
erforderlich.
Es wird empfohlen, die Wartung von einem
qulifizierten Fahrradmechaniker alle 2 Jahre
oder alle 5000 km durchführen zu lassen.
H I N T E R R A D A U S B A U E N
• Fixierhülse mit Drucktaste vom Zugkett-
chen lösen.
• Umlenkrolle abziehen.
• Achsmutter mit zylindrischen Ansatz
sowie Achsmutter am anderen Achs-
ende abschrauben und Fixierscheiben
abnehmen.
• Hinterrad herausnehmen.
Z E R L E G U N G N A B E

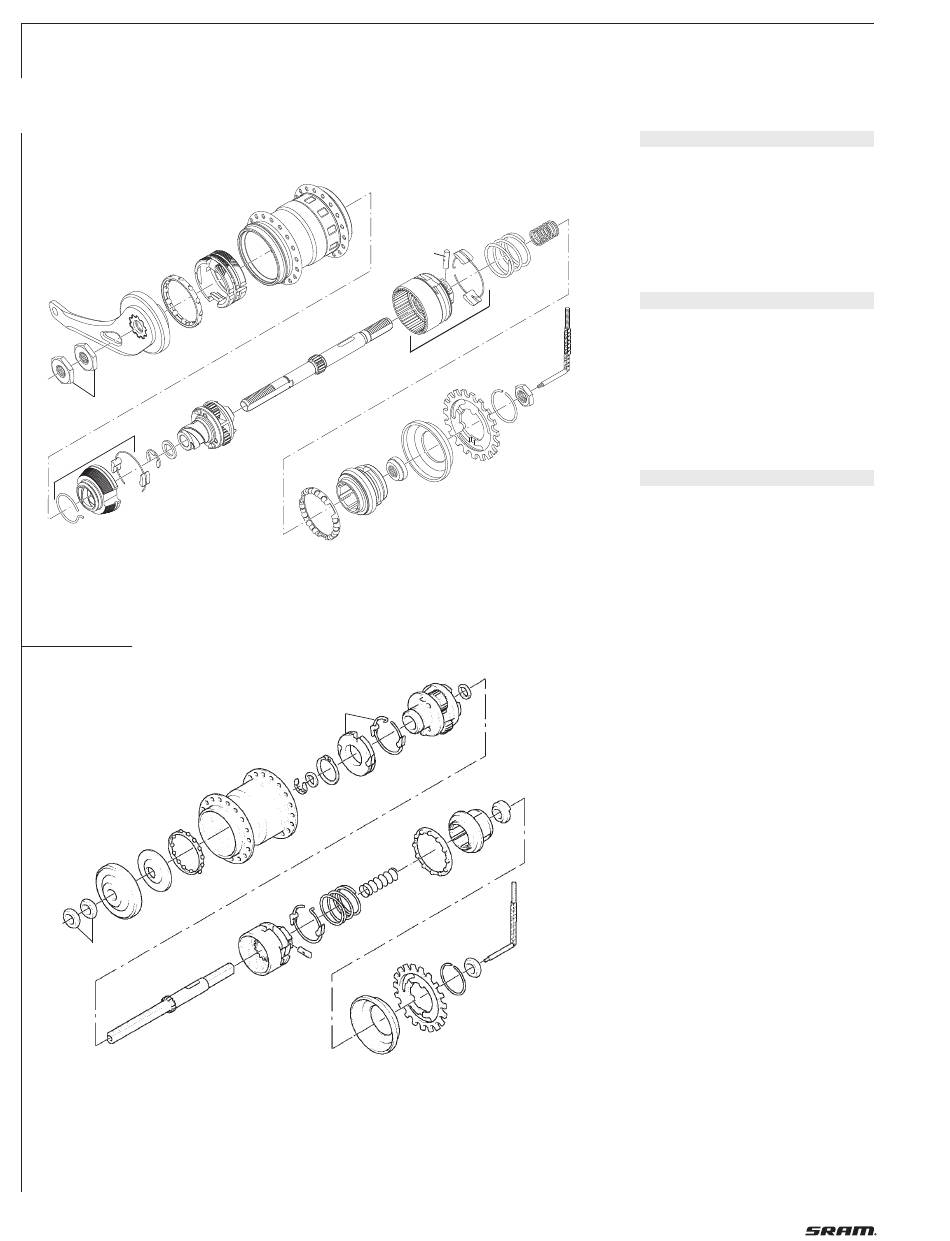

siehe Bild 1
• Zugkettchen (23) herausschrauben,
Spreng ring (21), Zahnkranz (20), Staub-
deckel (19) abnehmen.
• Achse an der Antreiberseite in den
Schraubstock spannen.
• Sechskantmuttern (1) entkontern und
abschrauben.
• Hebelkonus (2), Kugelhalter (3) Brems-
mantel (4) demontieren und Nabenhülse (5)
abnehmen.
• Sicherungsring (7), Anlaufschei be (8)
und danach Planeten rad träger (9)
komplett mit Bremskonus (6) abnehmen.
Bremskonus von Planetenradträger (9)
abdrehen.
• Achse um spannen.
• Sechskantmutter (22) am Fest konus (18)
lösen und ab schrauben.
• Antreiber (17) und Druckfedern (14 + 13)
herausnehmen.
• Kugelhalter (16) abnehmen.
• Schubklotz (12) durch die große Bohrung
im Kupplungsrad des Hohlrades (11)
demontieren – dazu Bohrung und
Schubklotz deckungsgleich bringen.
• Hohlrad (11) von der Achse abziehen.
Hinweis:
Die Demontage der Nabentypen ohne
Bremse ist analog vorzunehmen (Bild 2).
Unterschiede:
• Bremsmantel (4) und Bremsko nus (6)
entfallen.
• Die Planetenradträger (a) haben statt
Flachgewinde einen zylindrischen
Schaft, auf dem statt des Bremskonus
ein Sperrklin ken träger (b), durch einen
Sicherungsring gehalten, verbaut ist.
• Statt Hebelkonus (2) bei Typ MH 3115,
ist jeweils ein Stellkonus (d) mit Staub-
kappe (e) bei Typ MH 3105 verbaut.
