SRAM
TORPEDO
®
WARTUNG
1
1
2
2
3
3
4
4
54
SINGLESPEED
®

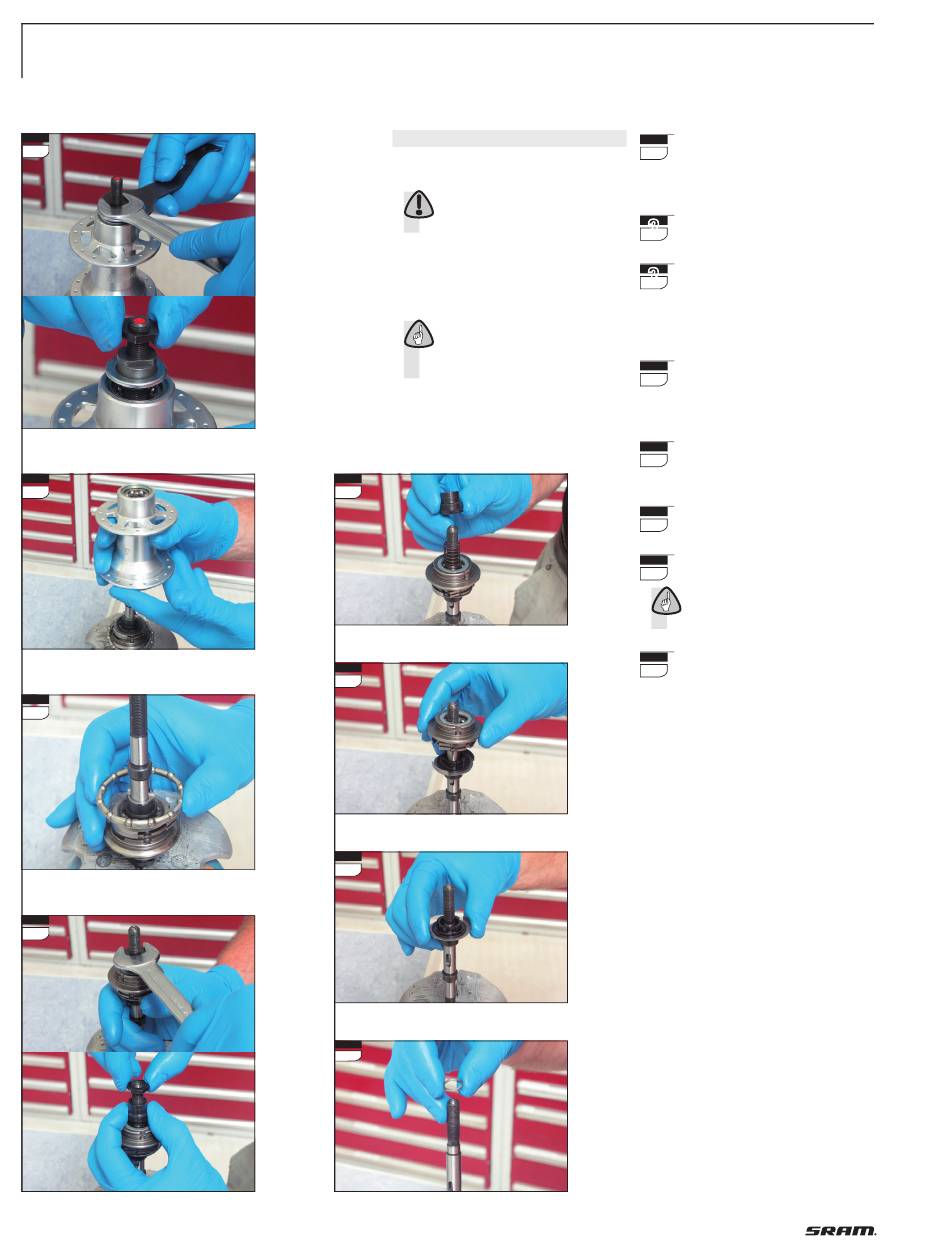

Z E R L E G U N G D E R N A B E
» Demontieren Sie den Sprengring des
Zahnkranzes.
Achtung:
Der Sprengring steht unter Fe-
derdruck.
Nehmen Sie den Zahnkranz und den
Staubdeckel ab.
» Spannen Sie die Antriebsseite der Achse
in den Schraubstock.
Hinweis:
Verwenden Sie Aluminiumbacken
am Schraubstock, um das Gewinde der
Achse nicht zu beschädigen.
5
5
6
6
7
7
8
8
Technisches Handbuch Getriebenabensysteme 2010 · Copyright © SRAM 2009, LLC
Schrauben Sie die Kontermutter und
1
1
den darunter liegenden Stellkonus
von der Achse. Schlüsselweite 17 und
13.
Nehmen Sie die Nabenhülse nach
2
oben hin ab.
Nehmen Sie den Kugelhalter nach
3
oben hin ab.
» Spannen Sie die Nabe mit der anderen
Achsseite in den Schraubstock.
Schrauben Sie die Kontermutter von
4
4
der Achse. Halten Sie dabei den
Festkonus in seiner Position, da dieser
unter Federdruck steht.
5
5
Nehmen Sie den Festkonus und die
darunter liegende Feder von der
Achse.
Nehmen Sie den
6
6
Antreiber ab.
Nehmen Sie das
7
7
Kupplungsstück ab.
Hinweis:
Im Kupplungsstück befindet sich
eine Scheibe. Diese kann herausfallen.
Nehmen Sie die Scheibe ab, die auf
8
8
dem Schubklotz sitzt.
Möglicherweise haftet diese am Kupp-
lungsstück an.
» Angaben zur Schmierung und zum
Zusammenbau finden Sie auf der fol-
genden Seite.
