POWER CHAIN
MONTAGE
1
2
3
4
1
2
3
5
4
6
116
– KETTEN
™
P C 1
( 1 /2 " X 1 / 8 " )
Kettenlänge:
(Zum Ablängen wird ein
zeug
benötigt.)
• Ersatz einer verschlissenen Kette:
Die alte Kette abmessen und die neue
Kette auf gleiche Anzahl Kettenglieder
kürzen.
• Erstmontage:
Die Kette nach den Angaben des Schal-
tungsherstellers ablängen.
SRAM-Schaltungen:

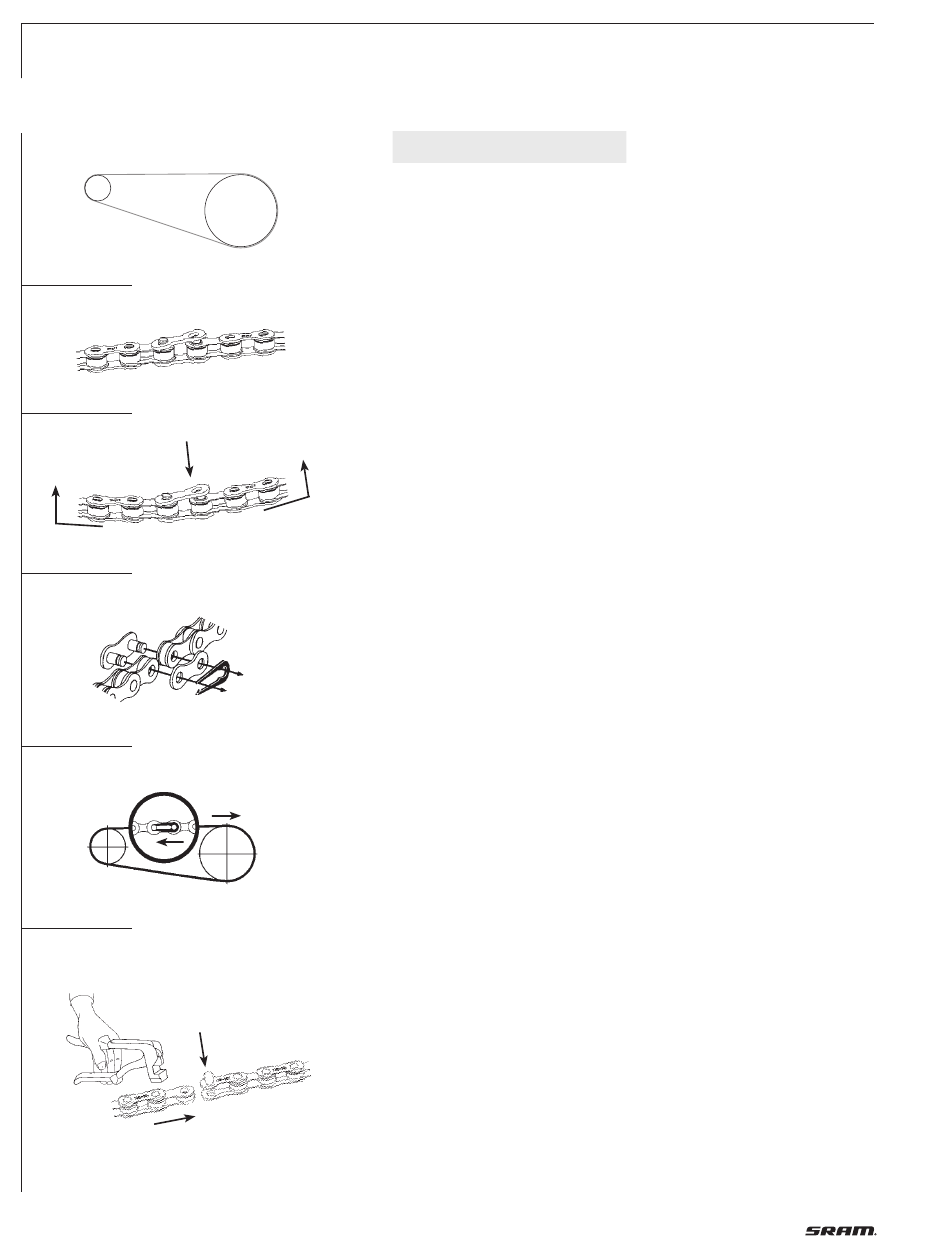

Kette über Kettenblatt vorn und Zahn-
kranz hinten legen (Bild 1). Bei einem
Rahmen mit gefedertem Hin ter bau, stel-
len Sie die Federung so ein, daß sich die
größte benötigte Ketten länge ergibt.
Kette mit Snap Lock schließen:
• Die abgelängte Kette auflegen, die
Enden zusammenführen und das Ver-
schlußglied in die Kettenenden einfüh-
ren. Außenlasche auf einen Bolzen des
Verschlußgliedes setzen (Bild 2).
• Kette vorsichtig biegen und gleichzeitig
auf die Außenlasche drücken, bis diese
einrastet (Bild 3).
Achtung:
• Außenlasche muß in den Nuten der
beiden Bolzen eingerastet sein. Beide
Laschen des Verschlusses müssen
parallel zueinander liegen.
• Läßt sich die Außenlasche in den Nu-
ten der Bolzen verschieben, ist das Ver-
schlußglied verbogen. Dann muß aus
Sicherheitsgründen unbedingt ein
neuer Verschluß eingebaut werden.
• Nach dem Öffnen ist immer ein neues
Snap Lock einzubauen.
• Snap Lock nur mit SRAM-Ketten ver-
wenden!
• Unsachgemäßes Ablängen, sowie nicht
exakte Verriegelung kann die Kette
beschädigen und zum späteren Ausfall
der Kette, zu Materialschäden sowie
zum Sturz des Fahrers führen.
• Beim Erneuern der Kette sollten
verschlissene Zahnkränze ebenfalls
erneuert werden.
Kette mit 3-teiligem Kettenschloß schließen:
• Die abgelängte Kette auflegen, die
Enden zusammenführen und mit dem
Kettenschloß verbinden. Das Ketten-
schloß besteht aus einer Außenlasche
mit Bolzen (1, Bild 4), einer Außen -
lasche (2) und einer Sicherungsfeder (3).
• Außenlasche mit Bolzen (1) in die
Kettenenden führen, Außenlasche (2)
aufstecken und Kettenschloß zusam-
mendrücken (1+2).
Technisches Handbuch Getriebenabensysteme 2010 · Copyright © SRAM 2009, LLC
• Sicherungsfeder (3) auflegen, das ge-
schlossene Ende der Sicherungsfeder
muß in Kettenlaufrichtung zeigen (Bild 5).
• Sicherungsfeder durch Verschieben in
Pfeilrichtung (4, Bild 5) in den Nuten der
Montage-Werk-
Bolzen verriegeln.
Kette mit mit Preßbolzen schließen:
Kette auflegen, Enden zusammenführen
und den Bolzen mit Montagewerkzeug
(Bild 6) durchdrücken. Der Bolzen muß an
beiden Außenlaschen gleichmäßig über-
stehen. Das Verschlußglied muß leicht
beweglich sein.
