SINGLESPEED
®
M O N T A G E D E R N A B E
» Speichen Sie die Nabe wie üblich ein.
» Legen Sie die Kette auf den Zahnkranz
3
5
6
Technisches Handbuch Getriebenabensysteme 2010 · Copyright © SRAM 2009, LLC

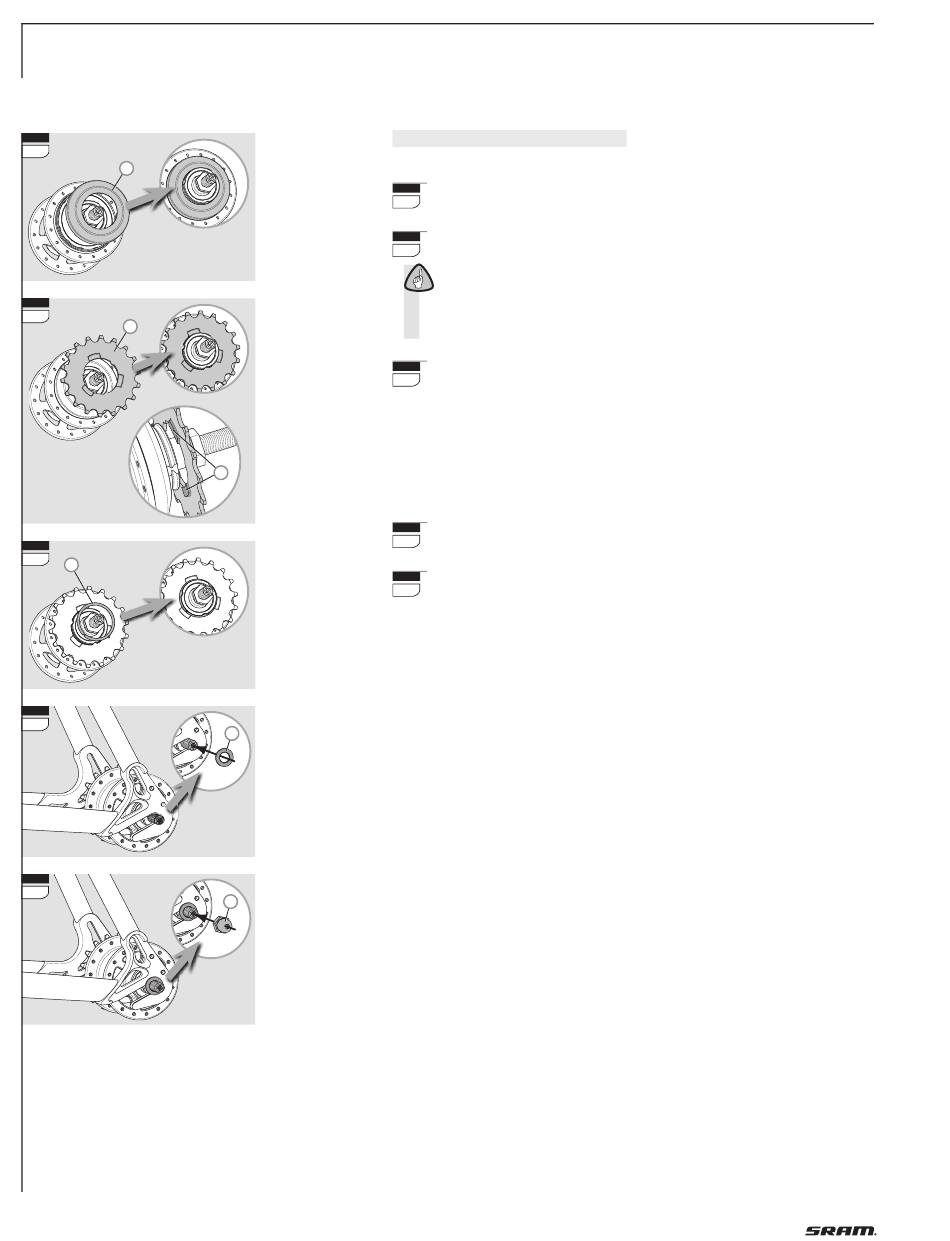

Setzen Sie den Staubdeckel (1) auf
1
1
den Antreiber.
Setzen Sie den Zahnkranz (2) auf den
2
2
Antreiber.
Hinweis:
Bei einem geraden, nicht
gekröpften Zahnkranz ist dieser so zu
montieren, dass die Sicken (3) des Zahn-
kranzes am Staubdeckel anliegen.
Montieren Sie den Zahnkranzspren-
3
3
gring (4) auf den Antreiber. Prüfen
Sie den einwandfreien Sitz des Spren-
gringes.
und setzen Sie das Hinterrad in den
Rahmenhinterbau.
Richten Sie das Hinterrad aus.
Stecken Sie je eine Scheibe (5) auf
4
4
beide Achs enden.
Montieren Sie die Achsmuttern (6)
5
5
und ziehen Sie diese fest. Anzugs-
moment 30 – 40 Nm.
