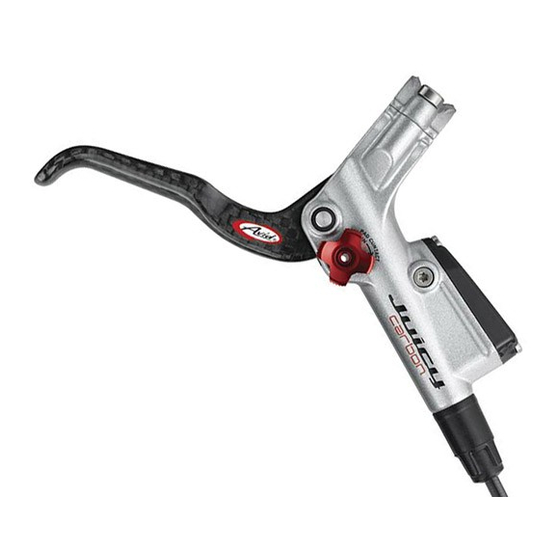

- Seite 1 Deutsch Juicy Seven, Juicy Carbon & Juicy Five Installation and Setup Guide PLEASE READ THE SAFETY AND WARRANTY INFORMATION INSIDE 955-310588-000 Rev. B © SRAM Corporation, 2005 © SRAM Corporation • May 2005...
- Seite 2 Deutsch Juicy Installation & Setup Guide HERZLICHEN GLÜCKWUNSCH! Sie haben sich für die besten hydraulischen Scheibenbremsen auf dem Markt entschieden. Diese Anleitung enthält wichtige Informationen zur Montage, Einstellung und Abstimmung Ihrer neuen Bremsen. Um die richtige Funktion Ihrer Avid Juicy- Bremsen zu gewährleisten, empfehlen wir, den Einbau von einem qualifizierten Fahrradmechaniker vornehmen zu lassen.
-
Seite 3: Sicherheitsinformationen
Verwenden Sie keine Bremsflüssigkeit mit einer anderen Die Wirksamkeit der Bremsen hängt von zahlreichen DOT-Qualität. Andernfalls können das System beschädigt Faktoren ab, auf die SRAM keinen Einfluss nehmen kann. und die Funktion der Bremsen beeinträchtigt werden. Dazu zählen die Fahrgeschwindigkeit, Art und Zustand des Untergrundes, Bremshebelkraft, ordnungsgemäße Montage... - Seite 4 Deutsch Juicy Installation & Setup Guide BREMSSCHEIBE MONTIEREN Befestigen Sie die Bremsscheibe mit den beiliegenden T-25 TORX®-Schrauben, und ziehen Sie sie mit dem angegebenen Drehmoment an. Das Avid-Logo MUSS nach außen weisen. Bauen Sie das Laufrad in die Gabel bzw. in den Rahmen ein. ANZIEHEN MIT: 6,2 Nm VORDEREN BREMSSATTEL MONTIEREN Befestigen Sie den vorderen Bremssattel (kurze Bremsleitung)
- Seite 5 Leitungen dürfen jedoch auch nicht zu lang sein oder Schlaufen bilden. Befestigen Sie nun die Leitungen am Rahmen und an der Gabel. INWEIS ENN DIE EITUNGEN GEKÜRZT WERDEN MÜSSEN BEACHTEN „A “ INWEISE IM BSCHNITT NPASSEN DER REMSLEITUNGSLÄNGE EITE © SRAM Corporation • May 2005...
- Seite 6 Deutsch Juicy Installation & Setup Guide HEBEL MONTIEREN: Juicy Seven HEBEL MONTIEREN: Juicy Five Bringen Sie die Hebel auf dem Lenker in geeigneter Position Schieben Sie den Hebel auf dem Lenker in die an. Die Pfeile müssen nach oben weisen. Stellen Sie sicher, gewünschte Position.
-
Seite 7: Reichweite Einstellen
Bremsbeläge sollten so eingestellt werden, dass sie an dem Punkt greifen, an dem Sie die maximale Hebelkraft ausüben. Diese Richtung für Diese Richtung für früheres Ansprechen früheres Ansprechen Links Rechts Hinweis: Der Einstellbereich des Speed Dial-Knopfes umfasst 20 Umdrehungen. © SRAM Corporation • May 2005... - Seite 8 Deutsch Juicy Installation & Setup Guide AUSTAUSCHEN DER BREMSBELÄGE 1. KOLBEN ZURÜCKSCHIEBEN Da die Juicy-Bremssättel selbstjustierend sind, müssen Sie die Bremskolben im Gehäuse in die Ausgangsposition zurückschieben, um neue Bremsbeläge einsetzen zu können. Am besten belassen Sie dabei die alten Beläge im Bremssattel, um die Kolben nicht zu beschädigen.
- Seite 9 FOLGENDE KOMPONENTEN UNTERLIEGEN DEM werden und ist nicht übertragbar. Ansprüche aus dieser Gewährleistung „NORMALEN VERSCHLEIß": sind über den Händler, bei dem das Fahrrad oder die SRAM- Komponente erworben wurde, geltend zu machen. Der Kaufbeleg muss • Staubdichtungen im Original vorgelegt werden.
