2.3 Elektrische Anschlüsse

Spannungsversorgung

Die 3-polige Buchse für die externe Spannungsversorgung DC 24 V befindet sich auf der
Oberseite der Baugruppe. Der passende Stecker ist Teil des Lieferumfangs.
Die Pin-Belegung der Buchse finden Sie im Kapitel Belegung der Buchse für die externe
Spannungsversorgung (Seite 42).

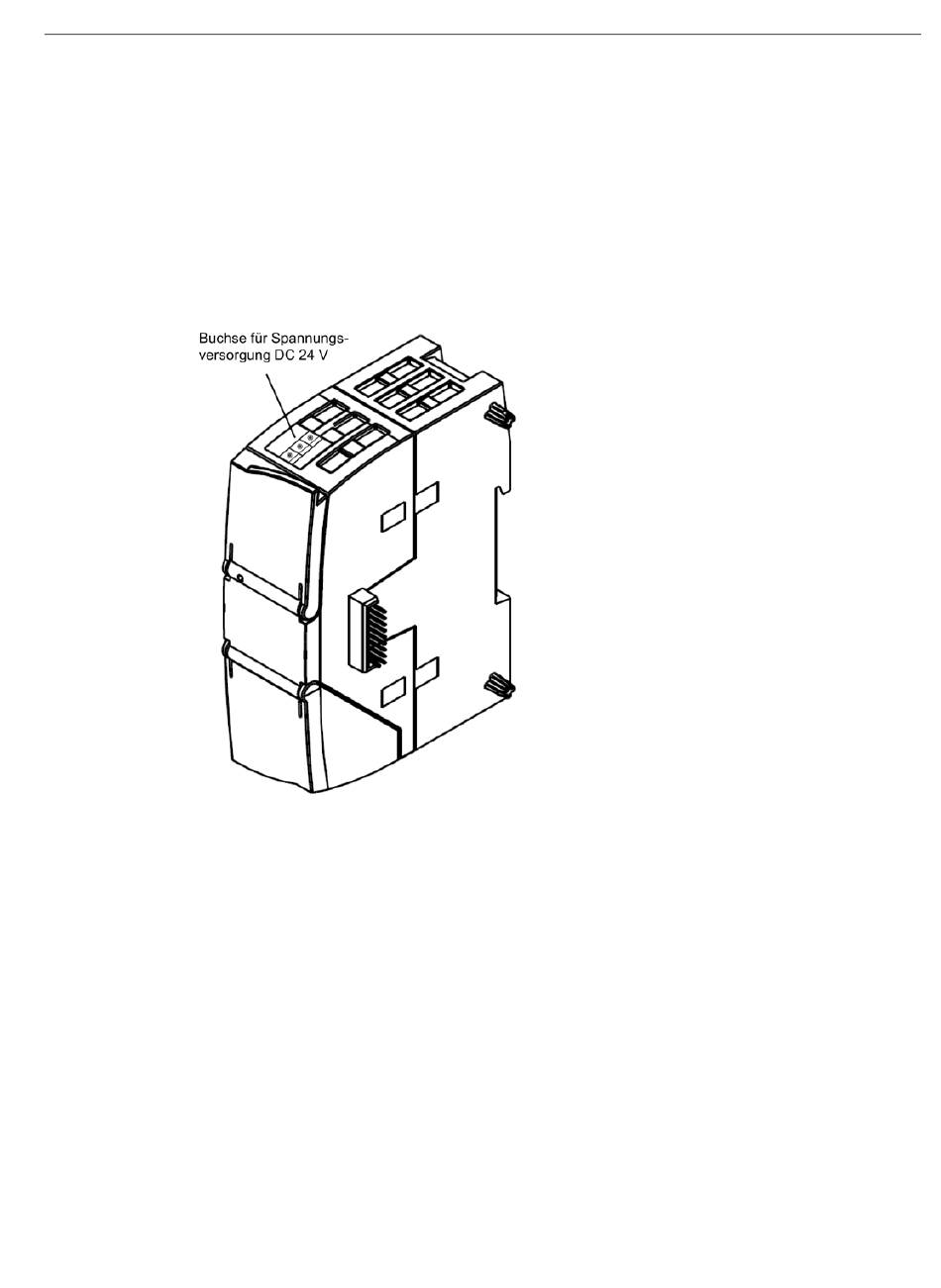

Bild 2-2
9-polige Sub-D-Buchse (PROFIBUS)
Der PROFIBUS-Anschluss befindet sich hinter der unteren Gehäuseklappe der Baugruppe. Die
Schnittstelle ist eine 9-polige Sub-D-Buchse und arbeitet nach der Übertragungstechnik
RS485.
Optische PROFIBUS-Netze können Sie optional über ein Optical Bus Terminal OBT oder ein
Optical Link Module OLM anschließen.
Die Pin-Belegung der Sub-D-Buchse finden Sie im Kapitel Belegung der Sub-D-Buchse
(Seite 43).
Weitere Informationen zu den elektrischen Anschlüssen
Technische Details zu den elektrischen Anschlüssen finden Sie im Kapitel Technische Daten
(Seite 41).
SIMATIC CM 1243-5
Betriebsanleitung, 01/2023, C79000-G8900-C246-06
Anschlussbuchse für die Spannungsversorgung DC 24 V
