TP Pivot Pro™ 注射針ガイド

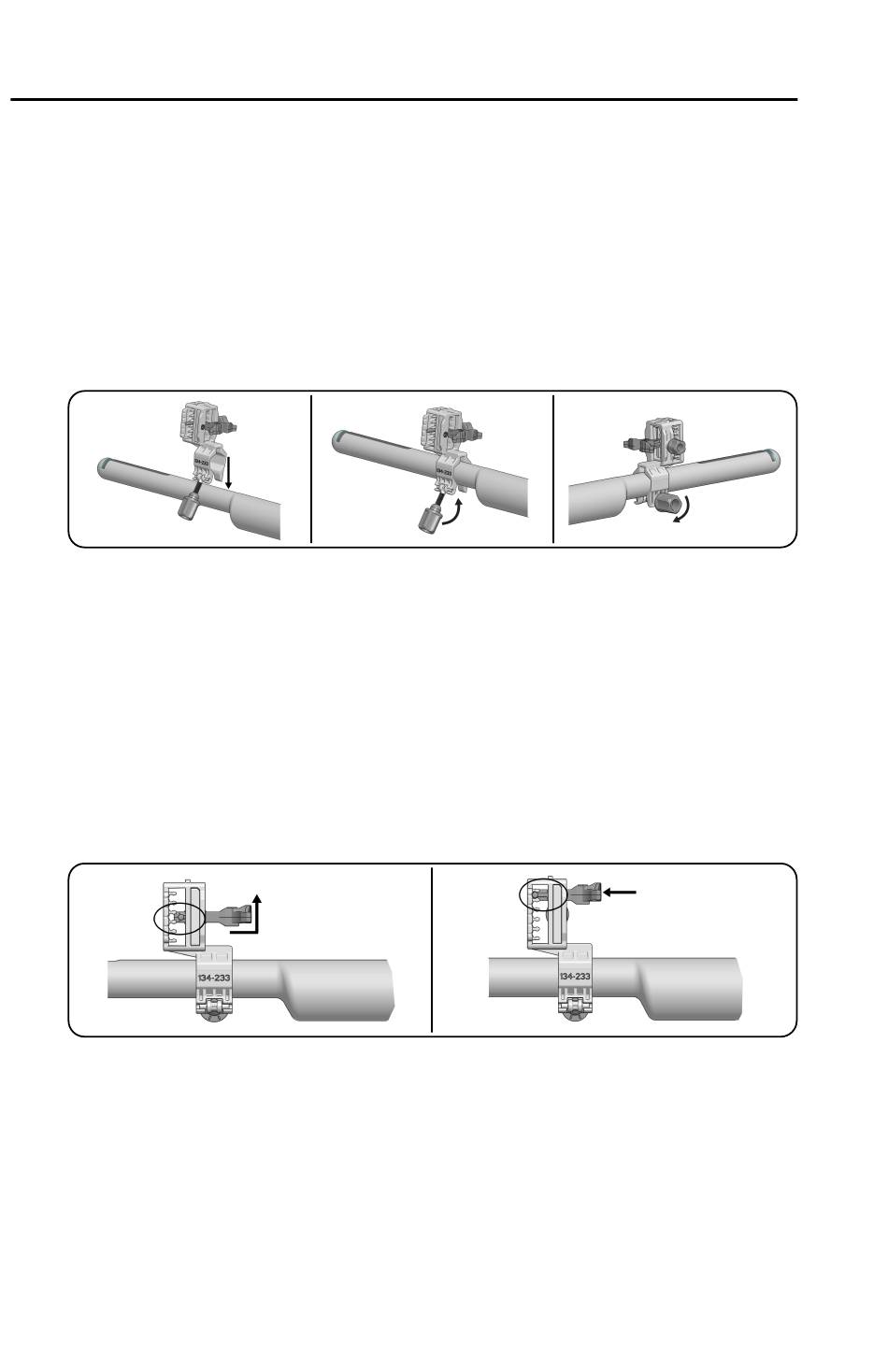

注射針ガイドをトランスデューサに取り付ける
備考:
ガイドは、直径 16mm～20mm（0.63～0.79 インチ）の内腔用トランスデューサーに対
応しています。
1.
ノブを左回りに回して、トランスデューサーのクランピングノブを開き、ノブをアタッチメ
ント レッグから外します。 ノブをガイドから取り外しないでください。
2.
注射針ガイドをトランスデューサーの上に載せ、押し下げてから固定します。
3.
スタビライザーウインドウを矢状像面トランスデューサーレンズに合わせます。
ガイドの位置を調整することによって、挿入した後、イントロデューサー針がトランス
4.
デューサーアレイに見えるようにします。
5.
トランスデューサーのクランピングノブを元に戻し、右回りに回して注射針ガイドをトラン
スデューサーにしっかりと固定します。 締め過ぎないでください。
備考:
必要に応じて、トランスデューサーの固定ノブを緩め、トランスデューサーにある注射
針ガイドの位置を調整して、注射針路がトランスデューサーアレイに合わせることを確
認してください。 ノブをガイドから取り外しないでください。 調整した後、トランス
デューサーの固定ノブを締めて、注射針ガイドの位置を固定します。
注射針ガイドの調整
手術で必要な開始注射針路の高さを決定します。
1.
2.
イントロデューサーロックノブを左回りに回して緩めます（約 1 回転）。 ノブをガイドタ
ワーから取り外しないでください。
3.
イントロデューサー・ホルダーを現在の高さから引き出します。
4.
イントロデューサー・ホルダーを所要の注射針路高さに合わせるために上下に調整します。
5.
イントロデューサー・ホルダーを所要の注射針路高さに押し込みます。
6.
アライメントデテントを使用してイントロデューサー・ホルダーが水平にしっかりと固定さ
れるまで、イントロデューサーロックノブを右回りに回して締めます。
備考:
ガイドタワーからイントロデューサー・ホルダーを取り外しないでください。
備考:
手術中に、イントロデューサー針路の高さと角度は、必要に応じて調整される可能性が
あります。
77
