Elektrische Installation

Feldbuskabel und Kabelführung

Anschlussbeispiel Baugröße 7 – 8 (am Beispiel der Baugröße 7)

10.11.4 Zulässige Anzahl an Verbindungs- oder Kabeltrennstellen

10.12 Feldbuskabel und Kabelführung

Produkthandbuch – MOVITRAC

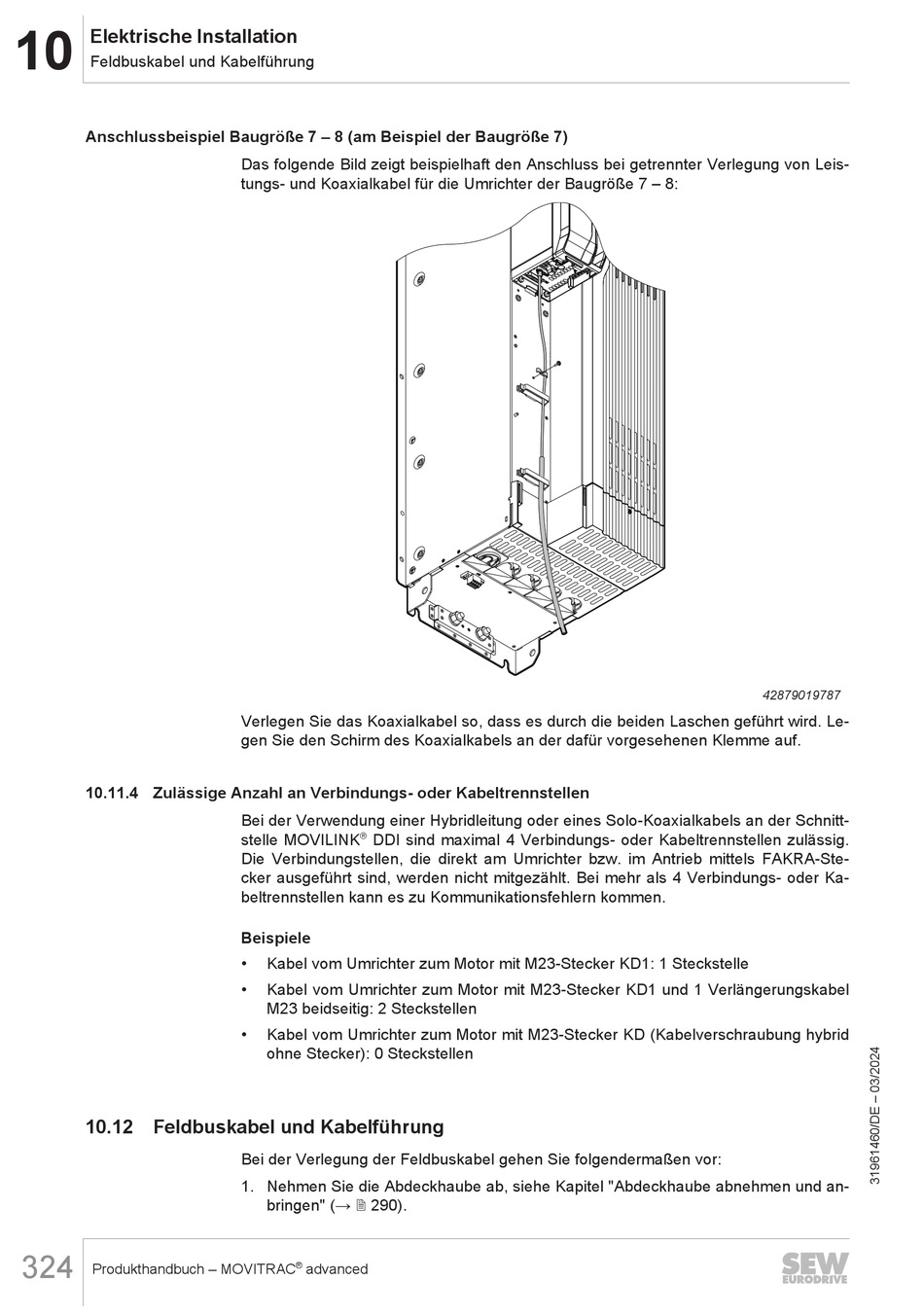

Das folgende Bild zeigt beispielhaft den Anschluss bei getrennter Verlegung von Leis-

tungs- und Koaxialkabel für die Umrichter der Baugröße 7 – 8:

Verlegen Sie das Koaxialkabel so, dass es durch die beiden Laschen geführt wird. Le-

gen Sie den Schirm des Koaxialkabels an der dafür vorgesehenen Klemme auf.

Bei der Verwendung einer Hybridleitung oder eines Solo-Koaxialkabels an der Schnitt-

stelle MOVILINK

DDI sind maximal 4 Verbindungs- oder Kabeltrennstellen zulässig.

Die Verbindungstellen, die direkt am Umrichter bzw. im Antrieb mittels FAKRA-Ste-

cker ausgeführt sind, werden nicht mitgezählt. Bei mehr als 4 Verbindungs- oder Ka-

beltrennstellen kann es zu Kommunikationsfehlern kommen.

Kabel vom Umrichter zum Motor mit M23-Stecker KD1: 1 Steckstelle

Kabel vom Umrichter zum Motor mit M23-Stecker KD1 und 1 Verlängerungskabel

M23 beidseitig: 2 Steckstellen

Kabel vom Umrichter zum Motor mit M23-Stecker KD (Kabelverschraubung hybrid

ohne Stecker): 0 Steckstellen

Bei der Verlegung der Feldbuskabel gehen Sie folgendermaßen vor:

1. Nehmen Sie die Abdeckhaube ab, siehe Kapitel "Abdeckhaube abnehmen und an-

bringen" (→ 2 290).
