9.10 Berührschutzabdeckungen demontieren und montieren
Bei den Umrichtern ab der Baugröße 5 müssen für den Anschluss von Netz und Zwi-
schenkreis und den Anschluss von Motor und Bremswiderstand Berührschutzabde-
ckungen demontiert und anschließend wieder montiert werden.
Beim Demontieren der Berührschutzabdeckungen entfernen Sie zuerst die Blende.
Beim Montieren der Berührschutzabdeckungen bringen Sie die Blende anschließend
an. Sonst können die Berührschutzabdeckungen in beliebiger Reihenfolge demontiert
und montiert werden.
Beachten Sie hierzu die "zulässigen Anziehdrehmomente" (→ 2 307).
9.10.1 Baugröße 5

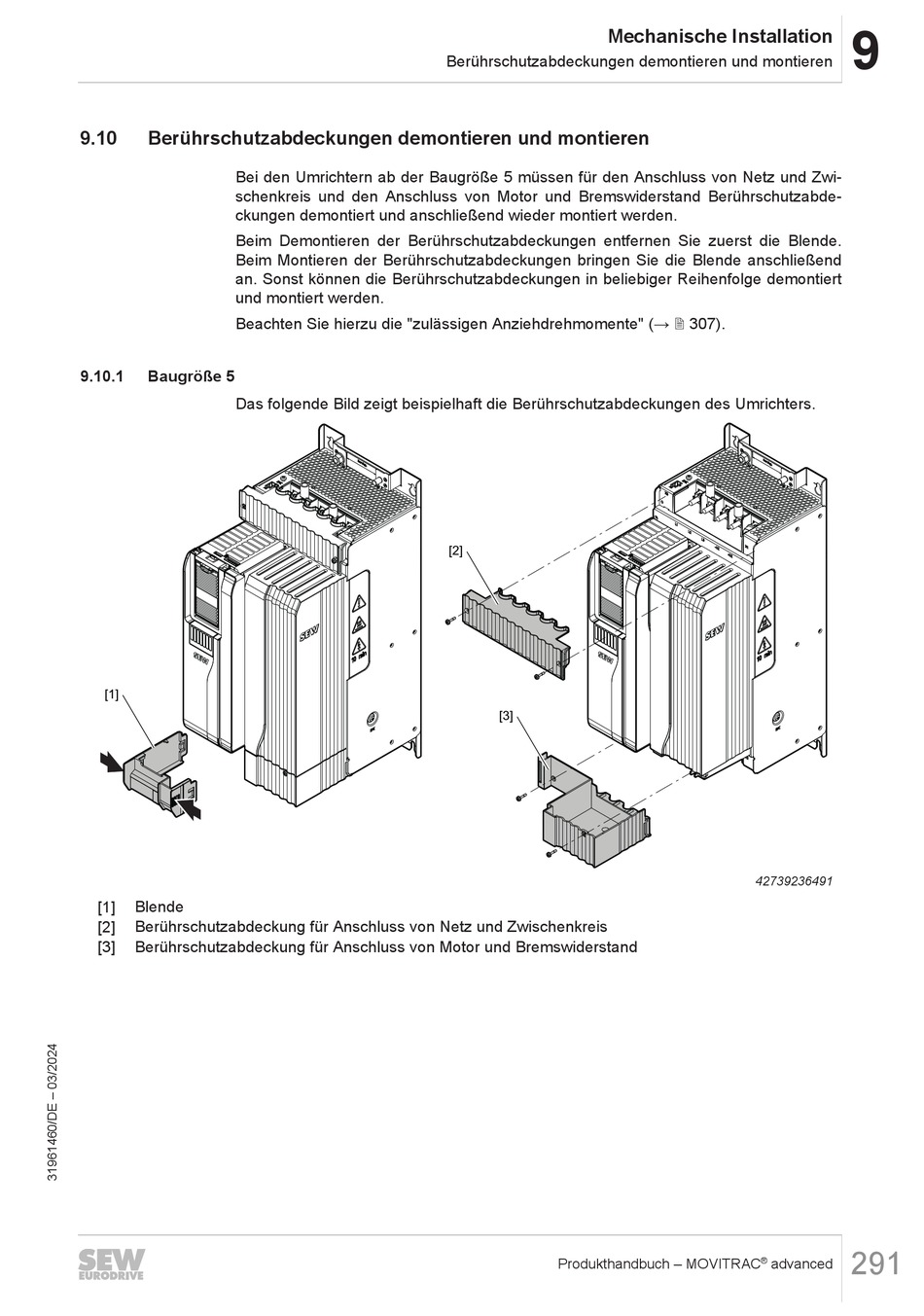

Das folgende Bild zeigt beispielhaft die Berührschutzabdeckungen des Umrichters.
[1]
[1] Blende
Berührschutzabdeckung für Anschluss von Netz und Zwischenkreis
[2]
[3] Berührschutzabdeckung für Anschluss von Motor und Bremswiderstand
Mechanische Installation
Berührschutzabdeckungen demontieren und montieren
[2]
[3]
