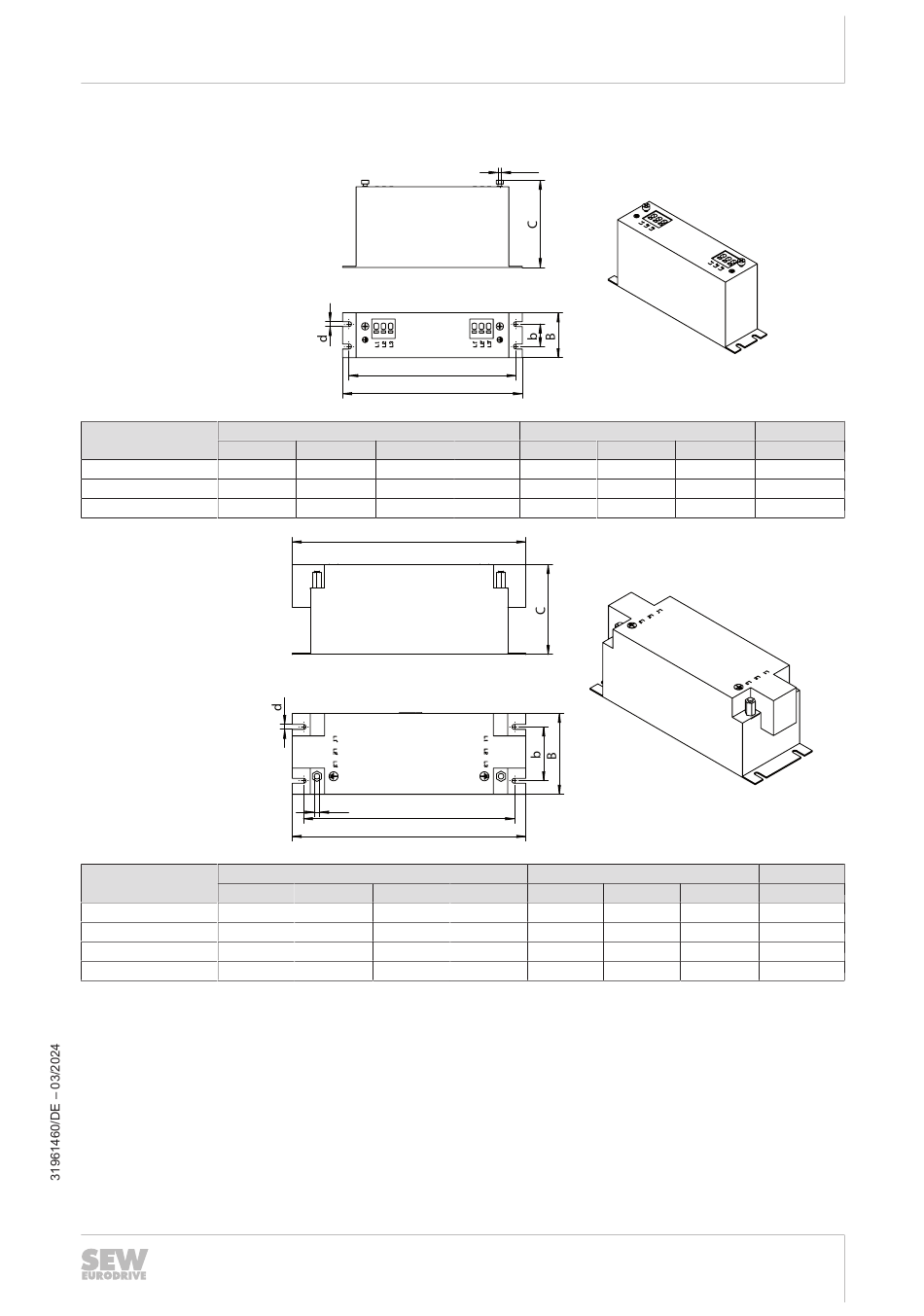

4.27.4 Maßbilder und Abmessungen
Netzfilter
A
NF0055-503 200
NF0120-503 200
NF0220-503 230
Netzfilter
A
NF0420-513 250
NF0910-523 270
NF1800-523 380
NF2700-503 450
a
A
Hauptabmessungen in mm
B C
50 97
50 97
55 102
E
PE
a
A
Hauptabmessungen in mm
B C
88 98
97 152
131 182
231 284
PE
Befestigungsmaße in mm
E a b
– 186 25
– 186 25
– 216 30
Befestigungsmaße in mm
E a b
255 235 60
322 255 65
464 365 102
463 435 172
Produkthandbuch – MOVITRAC
Technische Daten
Netzfilter NF..
18891135115
Anschluss
d PE
5.5 M4
5.5 M4
5.5 M4
9007218145873675
Anschluss
d PE
5.5 M6
6.5 M8
6.5 M10
6.5 M12
®
