10.10 Geber
10.10.1 Installationshinweise
Beachten Sie vor der Installation folgende Hinweise:
•
•
•
•
•
•
Um eine einwandfreie Schirmauflage zu gewährleisten, verwenden Sie für die Ka-
beleinführung der Signalleitung am Motor eine EMV-Verschraubung.
Bei Antrieben mit Steckverbinder legen Sie den Schirm im Geberstecker auf.
Verwenden Sie geschirmte Kabel mit paarweise verdrillten Adern. Legen Sie den
Schirm beidseitig flächig auf:
– am Geber in der Kabelverschraubung oder im Geberstecker
– am Umrichter auf das Schirmblech
Verlegen Sie das Geberkabel räumlich getrennt von den Leistungskabeln.

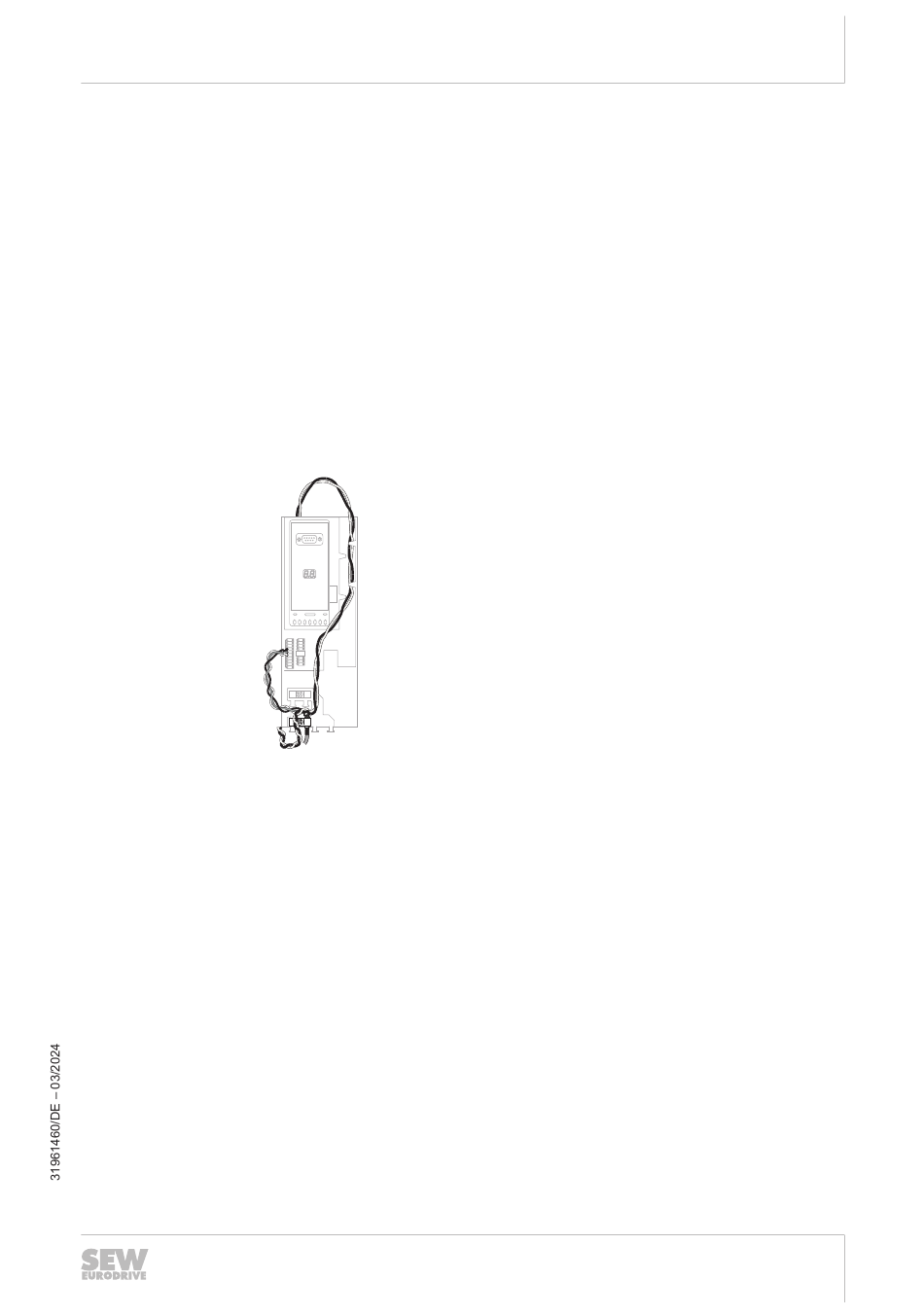

Beim Einsatz von HTL-Gebern und einem Geberkabel mit offenem Ende müssen
die Adern für den Motorschutz, die Geberspuren und der Spannungsversorgung
bis zur jeweiligen Klemmstelle paarweise verdrillt werden:
X20 X23
X22
Die Versorgungsspannung des Gebers kann über eine separate Klemmstelle zur
24-V-Versorgung erfolgen oder, falls der Umrichter über die Klemme X5 mit exter-
nen 24 V gestützt wird, dort abgegriffen werden. Die Geberversorgung über die
Klemme X20 ist nicht möglich.
