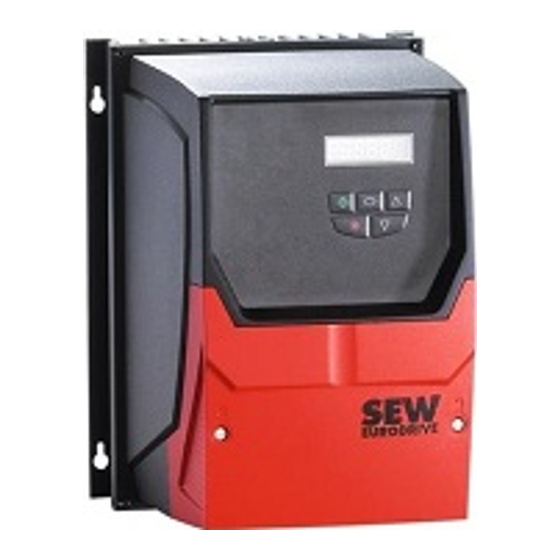

SEW-Eurodrive movitrac lte-b Handbuch
Vorschau ausblenden Andere Handbücher für movitrac lte-b:
Inhaltsverzeichnis

Werbung

*21326983_0515*
Antriebstechnik \ Antriebsautomatisierung \ Systemintegration \ Services
Handbuch
MOVITRAC
®
LTE-B/LTP-B
Zubehör
Bediengeräte, Parametermodul, Kabelsets
Ausgabe 05/2015
21326983/DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SEW-Eurodrive movitrac lte-b

  • Seite 1 *21326983_0515* Antriebstechnik \ Antriebsautomatisierung \ Systemintegration \ Services Handbuch MOVITRAC ® LTE-B/LTP-B Zubehör Bediengeräte, Parametermodul, Kabelsets Ausgabe 05/2015 21326983/DE...
  • Seite 2 SEW-EURODRIVE—Driving the world...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise......................... 5 Gebrauch der Dokumentation ..................5 Mängelhaftungsansprüche ..................... 5 Mitgeltende Unterlagen ....................5 Urheberrechtsvermerk ....................5 Systemübersicht........................6 Systemübersicht MOVITRAC ® LTE-B ................6 Systemübersicht MOVITRAC ® LTP-B ................7 Parametermodul ........................8 Parametermodul ......................8 3.1.1 Technische Daten ...................
  • Seite 4 Inhaltsverzeichnis Konfektionierte Kabel mit RJ45-Stecker auf einer Seite ..........30 Konfektionierte Kabel mit RJ45-Steckern auf beiden Seiten ........30 Steuerkarten..........................31 Steuerkarte OB LT LOCMO ..................31 8.1.1 Technische Daten ..................31 8.1.2 Installation..................... 32 8.1.3 Inbetriebnahme und Bedienung..............32 Steuerkarte LTZOBLOCMOB ..................
  • Seite 5: Allgemeine Hinweise

    Angaben ein. Sie dürfen diese Dokumen- tation nur in Verbindung mit der Betriebsanleitung verwenden. Urheberrechtsvermerk © 2015 SEW-EURODRIVE. Alle Rechte vorbehalten. Jegliche – auch auszugsweise – Vervielfältigung, Bearbeitung, Verbreitung und sons- tige Verwertung sind verboten. Handbuch – Zubehör...
  • Seite 6: Systemübersicht

    Systemübersicht Systemübersicht MOVITRAC® LTE-B Systemübersicht Systemübe rsicht MOVITRAC ® LTE-B Systemübersicht MOVITRAC ® LTE-B Netz Netzfilter NF Netzdrossel HD ® Bluetooth Parametermodul Optionskarten: LTBP-C Zweiter Relaisausgang OB LT 2ROUT PI-Regler OB LT PICON-B Zweites Melderelais OB LT HAVAC-B Wandlerkarte OB LT VCON A/B Steuerkarte OB LT LOCMO RJ-45...
  • Seite 7: Systemübersicht Movitrac ® Ltp-B

    Systemübersicht Systemübersicht MOVITRAC® LTP-B Systemübe rsicht MOVITRAC ® LTP-B Systemübersicht MOVITRAC ® LTP-B 3 × 200 – 240 V, 3 × 380 – 480 V 1 × 200 – 240 V 3 × 500 – 600 V Optionskarten: Relaisausgänge OBLT 3ROUT-A Digital E/A OBLT IO-A Geberkarte TTL...
  • Seite 8: Parametermodul

    Parametermodul Parametermodul Parametermodul Parametermodul Das Parametermodul ist ausschließlich für den Betrieb im RJ45-Port des Frequenz- umrichters vorgesehen. Sachnummer LTE-B LTP-B LTBP-C 18241549 X = verfügbar − = nicht verfügbar 9007202440910859 • Funktionalität: – Speichern von Daten aus dem Frequenzumrichter in das Parametermodul. –...
  • Seite 9: Installation, Inbetriebnahme Und Bedienung

    Parametermodul Installation, Inbetriebnahme und Bedienung Installation, Inbetriebnahme und Bedienung 3.2.1 Direkt am Frequenzumrichter 1. Prüfen Sie den Anschluss des Frequenzumrichters. 2. Entfernen Sie die Schutzkappe vom Parametermodul und führen Sie das Parame- termodul in den Frequenzumrichter-Steckplatz RJ45 ein. 13663204747 13642864139 Status-LEDs [1] Grün Durchgehend...
  • Seite 10: Frequenzumrichteranzeige

    Parametermodul Installation, Inbetriebnahme und Bedienung Wenn PASS-t auf der Frequenzumrichter-Anzeige erscheint, ist der Parametersatz er- folgreich auf den Frequenzumrichter kopiert. Sperrung oder Entsperrung des Parametermoduls Das Parametermodul ist mit einem Verriegelungsschalter [5] an der Seite mit 2 Positi- onen ausgestattet. 1.
  • Seite 11: Mit Der Software Lt-Shell

    Parametermodul Installation, Inbetriebnahme und Bedienung 3.2.2 Mit der Software LT-Shell Benutzeroberfläche Parametrierung Voraussetzung für die Kommunikation mit dem PC ist eine Bluetooth ® -Schnittstelle am [10] [11] [12][13] 12804199691 Menü Tool-Auswahl: Parametersatz von dem Parametermodul übertragen • Parameter Editor Parametersatz auf den Parametermodul über- •...
  • Seite 12 Parametermodul Installation, Inbetriebnahme und Bedienung 4. Koppeln Sie das Parametermodul (Parameter-Module) mit dem PC über Blue- tooth ® . Geben Sie einmalig den Kopplungscode ("0000") des Parametermoduls ein. 5. Legen Sie einen ausgehenden Port für das Parametermodul auf dem PC fest. Die- ser Anschluss wird von der PC-Software verwendet.
  • Seite 13 Parametermodul Installation, Inbetriebnahme und Bedienung 11.Lesen Sie den Parametersatz des Frequenzumrichters mit der Schaltfläche [5] ein. Oder den gespeicherten Parametersatz des Parametermoduls mit der Schaltfläche [7] einlesen. 12.Übertragen Sie den Parametersatz von der Software auf den Frequenzumrichter mit der Schaltfläche [6] oder auf das Parametermodul mit der Schaltfläche [8]. 13.Doppelklicken Sie auf den gewünschten Parameter dessen Wert Sie verändern wollen.
  • Seite 14: Bediengerät

    Bediengerät Bediengerät Jeder MOVITRAC ® -LT-Umrichter ist standardmäßig mit einem Bediengerät ausgerüs- tet, das den Betrieb und das Einrichten des Frequenzumrichters ohne weitere Zusatz- geräte ermöglicht. 2933664395 [1] 6-stellige 7-Segment-Anzeige [4] Navigieren-Taste [2] Start-Taste [5] Auf-Taste [3] Stopp-/Reset-Taste [6] Ab-Taste Das Bediengerät verfügt über 5 Tasten mit den folgenden Funktionen: Taste Navigieren [4] •...
  • Seite 15: Externe Bediengeräte

    Externe Bediengeräte Externes Bediengerät LT BG-C Externe Bediengeräte Das MOVITRAC ® -LT-Grundgerät hat ein integriertes Bediengerät. Für manche An- wendungen wird jedoch ein vom Frequenzumrichter externes Bediengerät benötigt. Die Bediengeräteoption wird mit selbstklebender Dichtung und einem 3 m langen Ka- bel ausgeliefert, das in den RJ45-Anschluss am Frequenzumrichter eingesteckt wird.
  • Seite 16: Installation Im Schaltschrank Oder Auf Steuertafel

    Externe Bediengeräte Externes Bediengerät LT BG-C 5.1.1 Installation im Schaltschrank oder auf Steuertafel Für die Installation eines LT BG-C in der Tür eines Schaltschranks oder in einer Steu- ertafel muss das Metall nach der unten stehenden Zeichnung geschnitten werden. Bei Verwendung der beigefügten selbstklebenden Dichtung erfüllt das installierte Bedien- gerät die Norm IP54/NEMA 13.
  • Seite 17: Technische Daten

    Externe Bediengeräte Externes Bediengerät LT BG-C 5.1.2 Technische Daten Geräteanschluss RJ45 Versorgungsspannung DC 24 V ± 10 % Versorgungsstrom 30 mA Schutzart IP20 (wenn nicht im Schaltschrank eingebaut) IP54/ NEMA 13 (Bei Einbau in Schaltschrank- tür) Umgebungstemperatur während des 0 bis +50 °C Betriebs Maximale relative Luftfeuchte 95 %, Betauung unzulässig...
  • Seite 18: Externes Bediengerät Lt Zbg Oled A

    Externe Bediengeräte Externes Bediengerät LT ZBG OLED A Externes Bediengerät LT ZBG OLED A Als zusätzliche Option wird das Volltext-OLED-Bediengerät angeboten. Sachnummer LTE-B LTP-B LT ZBG OLED A 28205731 X = verfügbar − = nicht verfügbar 9661213707 5.2.1 Installation im Schaltschrank oder auf Steuertafel Für die Installation eines LT ZBG OLED A in der Tür eines Schaltschranks oder in ei- ner Steuertafel muss das Metall nach der unten stehenden Zeichnung geschnitten werden.
  • Seite 19: Technische Daten

    Externe Bediengeräte Externes Bediengerät LT ZBG OLED A 5.2.2 Technische Daten Geräteanschluss RJ45 Versorgungsspannung DC 24 V ± 10 % Versorgungsstrom 30 mA Schutzart IP20 (wenn nicht im Schaltschrank eingebaut) IP54/ NEMA 13 (Bei Einbau in Schaltschrank- tür) Umgebungstemperatur während des -10 bis +50 °C Betriebs Maximale relative Luftfeuchte...
  • Seite 20: Elektrische Installation

    Externe Bediengeräte Elektrische Installation Elektrische Installation Das externe Bediengerät kann direkt mit einem Standard RJ45-Kabel mit dem Fre- quenzumrichter verbunden werden. Spannungsversorgung und Datenübertragung werden über diese Schnittstelle realisiert. Die Buchse am Bediengerät: 13515899787 [1] Nicht verbunden [2] Nicht verbunden [3] 0 V [4] RS485- (Engineering) [5] RS485+ (Engineering)
  • Seite 21: Systemaufbau

    Externe Bediengeräte Systemaufbau Systemaufbau Sobald die physische Verbindung hergestellt ist, kann das Bediengerät verwendet werden. Das Bediengerät unterstützt ein Netzwerk mit verschiedenen LT-Frequen- zumrichtern über die jeweilige Kommunikationsadresse. Siehe "Einstellen der Kom- munikationsadresse" (→ 2 22). In ein bestehendes Netzwerk können maximal 2 Bediengeräte integriert werden. Ein Bediengerät kann zur Steuerung von bis zu 63 Frequenzumrichtern in einem Netz- werk genutzt werden.
  • Seite 22: Inbetriebnahme

    Externe Bediengeräte Inbetriebnahme Inbetriebnahme 5.5.1 Einstellen der Kommunikationsadresse Das externe Bediengerät versucht bei der ersten Inbetriebnahme den Frequenzum- richter mit der Adresse 1 zu erreichen. Nach der Inbetriebnahme wird "SCAN.." angezeigt. Das externe Bediengerät sucht im Netzwerk nach dem Frequenzumrichter mit der Adresse 1. Wenn dieser Frequenzum- richter gefunden wurde, wird die Nachricht "Load.."...
  • Seite 23: Voreingestellte Solldrehzahl Im Betrieb Mit Externem Bediengerät

    Externe Bediengeräte Inbetriebnahme 5.5.3 Voreingestellte Solldrehzahl im Betrieb mit externem Bediengerät • Um den Antrieb über das externe Bediengerät unipolar oder bipolar zu steuern, setzen Sie die den Parameter: – P-12 auf 1 oder 2 bei LTE-B – P1-12 auf 1 oder 2 bei LTP-B. •...
  • Seite 24: Drehrichtungsumkehr

    Externe Bediengeräte Inbetriebnahme 5.5.5 Drehrichtungsumkehr • Um den Antrieb über das externe Bediengerät unipolar oder bipolar zu steuern, setzen Sie die den Parameter: – P-12 auf 1 oder 2 bei LTE-B – P1-12 auf 1 oder 2 bei LTP-B. • Um den Antrieb mit der voreingestellten Drehzahl zu starten, setzen Sie die den Parameter: –...
  • Seite 25: Netzwerkpakete

    Netzwerkpakete Basispaket (Kabelset A) Netzwerkpakete Für eine Netzwerkverbindung zwischen MOVITRAC ® LTE-B oder LTP-B und einem Gateway im UOx-Gehäuse sind Netzwerkpakete mit entsprechenden Komponenten erhältlich. Basispaket (Kabelset A) Das Basispaket (Kabelset A) beinhaltet alle Komponenten, um den Frequenzumrichter an ein Gateway, MOVI-PLC ®...
  • Seite 26: Erweiterungspaket (Kabelset B)

    Netzwerkpakete Erweiterungspaket (Kabelset B) Erweiterungspaket (Kabelset B) Das Erweiterungspaket wird zusätzlich zum Basispaket (Kabelset A) verwendet, um weitere Frequenzumrichter mit dem Netzwerk zu verbinden. Das Kabelset B enthält auch einen Schrumpfschlauch zur Isolierung des Kabelverteilers. Stückzahl Beschreibung Länge Sachnummer LTE-B LTP-B OP LT 005 B2 RJ45 auf RJ45-Kabel...
  • Seite 27: Pc-Engineering-Paket (Kabelset C)

    Netzwerkpakete PC-Engineering-Paket (Kabelset C) PC-Engineering-Paket (Kabelset C) Dieses Kabelset wird verwendet, um die Umrichter für ein Software-Update oder die Konfiguration mit der Engineering-Software LT-Shell zu verbinden. Zusätzlich wird ein USB11A-Schnittstellenumsetzer benötigt. Das PC-Engineering-Paket (C) beinhaltet alle entsprechenden Komponenten für die ®...
  • Seite 28: Beispiel 2

    Netzwerkpakete PC-Engineering-Paket (Kabelset C) 6.3.2 Beispiel 2 Zeigt die Verwendung des Kabelsets C innerhalb eines bestehenden Feldbus-Netz- werks. LTP-B 1 LTP-B n-1 LTP-B n DHP 11B L1/L L2/N L3 L1/L L2/N L3 L1/L L2/N L3 1 2 3 4 5 6 7 8 9 10 11 12 13 1 2 3 4 5 6 7 8 9 10 11 12 13 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18...
  • Seite 29: Kabelverteiler 1 Auf 2

    Netzwerkpakete Kabelverteiler 1 auf 2 Kabelverteiler 1 auf 2 Sachnummer LTE-B LTP-B LT-RJ-CS-21-C 28201140 X = verfügbar − = nicht verfügbar 9007204376907403 Der RJ45-Kabelverteiler wird benötigt, um die RJ45-Kommunikationsschnittstelle ei- nes MOVITRAC ® LT mit einem weiteren Frequenzumrichter oder einem Bediengerät zu verbinden.
  • Seite 30: Konfektionierte Kabel

    Konfektionierte Kabel Konfektionierte Kabel mit RJ45-Stecker auf einer Seite Konfektionierte Kabel Konfektionierte Kabel mit RJ45-Stecker auf einer Seite Jedes Kabel ist mit einem 8‑poligen RJ45‑Stecker auf einer Seite ausgerüstet. Diese ® Kabel werden für den Anschluss von MOVITRAC LT an das Gateway DFx verwen- det.
  • Seite 31: Steuerkarten

    Steuerkarten Steuerkarte OB LT LOCMO Steuerkarten Steuerkarte OB LT LOCMO Sachnummer LTE-B LTP-B OB LT LOCMO 18205607 – X = verfügbar − = nicht verfügbar Die Steuerkarte ist ein zusätzlicher Weg, über Klemmen den Frequenzumrichter frei- zugeben oder entsprechend die Drehzahl zu steuern. Die Steuerkarte hat Schalter, die direkt mit den Binäreingängen verbunden sind.
  • Seite 32: Installation

    Steuerkarten Steuerkarte OB LT LOCMO 8.1.2 Installation WARNUNG Stromschlag durch nicht entladene Kondensatoren. Hohe Spannungen können noch bis zu 10 Minuten nach der Trennung vom Netz an den Klemmen und innerhalb des Geräts vorhanden sein. Tod oder schwere Verletzungen. • Warten Sie 10 Minuten, nachdem Sie den Frequenzumrichter spannungsfrei, die Netzspannung und die DC-24-V-Spannung abgeschaltet haben.
  • Seite 33: Steuerkarte Ltzoblocmob

    Steuerkarten Steuerkarte LTZOBLOCMOB Steuerkarte LTZOBLOCMOB Sachnummer LTE-B LTP-B LTZOBLOCMOB 28205758 – X = verfügbar − = nicht verfügbar Die Steuerkarte ermöglicht dem Anwender, den Frequenzumrichter einfach und schnell über die Klemmensteuerung vor Ort zu betreiben. Die Steuerkarte wird an die 13‑polige Klemme angeschlossen und versorgt sich über die Klemme 1 mit 24 V.
  • Seite 34: Installation

    Steuerkarten Steuerkarte LTZOBLOCMOB 8.2.2 Installation WARNUNG Stromschlag durch nicht entladene Kondensatoren. Hohe Spannungen können noch bis zu 10 Minuten nach der Trennung vom Netz an den Klemmen und innerhalb des Geräts vorhanden sein. Tod oder schwere Verletzungen. • Warten Sie 10 Minuten, nachdem Sie den Frequenzumrichter spannungsfrei, die Netzspannung und die DC-24-V-Spannung abgeschaltet haben.
  • Seite 35: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Anwenderschnittstelle Urheberrechtsvermerk ........... 5 Bediengerät............. 14 Bediengerät LT BG-C........... 15 Bediengerät OLED A..........18 Externes Bediengerät LT BG-C ......15 Externes Bediengerät LT ZBG OLED A....18 Kabel mit RJ45-Stecker (eine Seite) ....30 Kabel mit RJ45-Steckern (beide Seiten) ....30 Kabelset A............
  • Seite 40 SEW-EURODRIVE—Driving the world SEW-EURODRIVE GmbH & Co KG P.O. Box 3023 76642 BRUCHSAL GERMANY Phone +49 7251 75-0 Fax +49 7251 75-1970 sew@sew-eurodrive.com www.sew-eurodrive.com...
