5.4 Begrenzung des Volumenstroms/der Heizleistung
An den Regler ECL 310 kann ein Durchfluss-, Wärme- oder
Energiezähler (per M-Bus-Signal) angeschlossen werden, um den
Volumenstrom oder die Heizleistung zu begrenzen.
Die Begrenzung des Volumenstroms/der Heizleistung erfolgt in
Abhängigkeit von der Außentemperatur. Bei Fernwärmeheizungen
ist bei niedrigen Außentemperaturen in der Regel ein höherer
Volumenstrom/eine höhere Heizleistung akzeptabel.

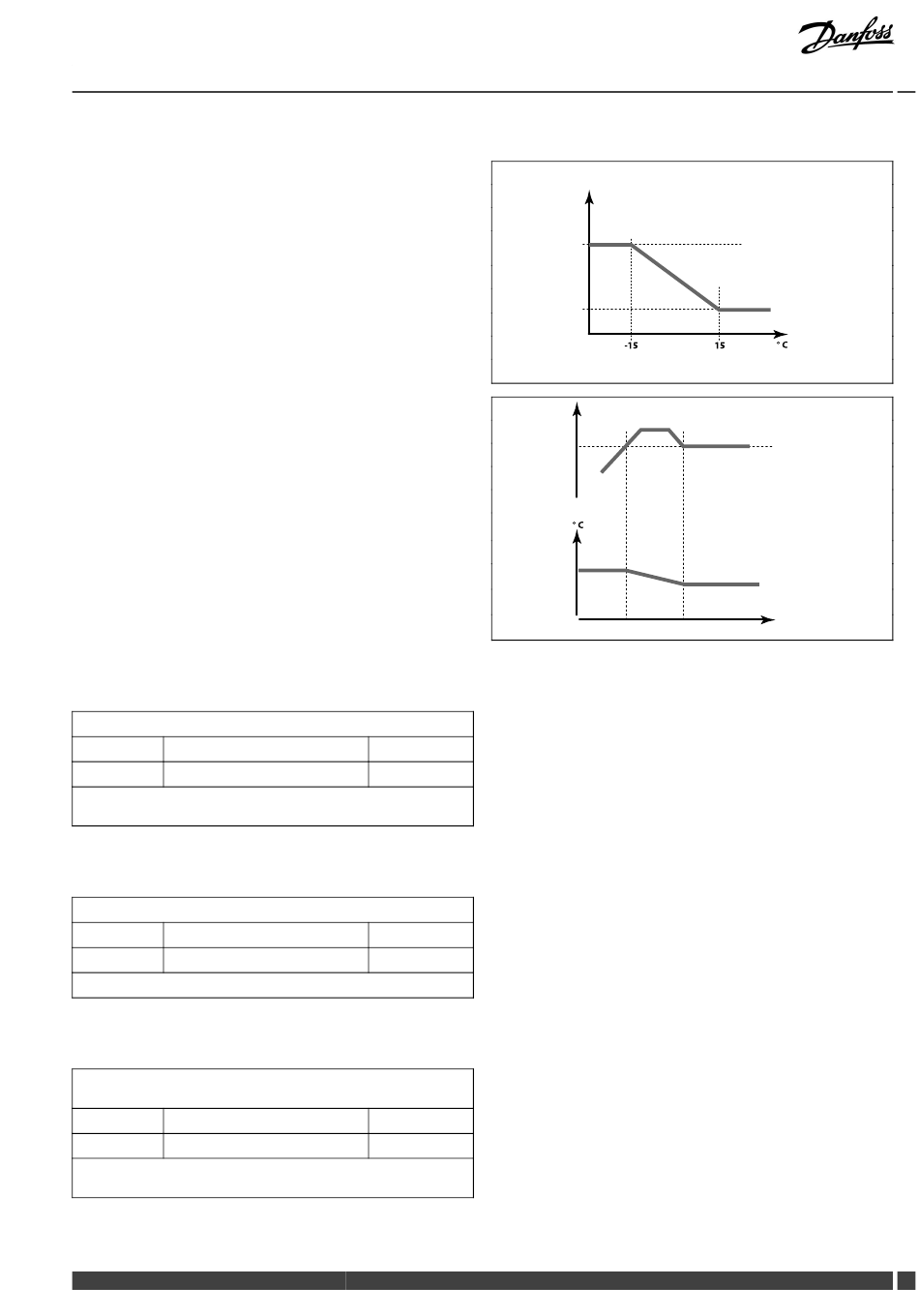

Die Beziehung zwischen der Begrenzung des Volumenstroms/der
Heizleistung und der Außentemperatur wird mit Hilfe von zwei
Koordinaten vorgegeben.
Die Koordinatenwerte für die Außentemperatur werden über die
Parameter „Hohe T Außen X1" und „Tiefe T Außen X2" festgelegt.
Die dazugehörigen Koordinatenwerte für die Begrenzung des
Volumenstroms/der Heizleistung werden unter „Tiefe Begr. Y1„
und Hohe Begr. Y2" eingegeben. Auf Basis dieser Einstellwerte
berechnet der Regler die Werte für die Begrenzung.
Der Regler senkt schrittweise die Referenzvorlauftemperatur,
sobald der Volumenstrom/die Heizleistung über den berechneten
Grenzwert ansteigt, um den maximalen Volumenstrom/die
maximale Heizleistung einzuhalten.
MENU > Einstellungen > Begr. Vol./Leist.
Aktuell (Aktueller Volumenstrom oder aktuelle Leistung)
Kreis
Angezeigt wird der aktuelle Volumenstrom/die aktuelle Leistung basierend
auf den Signalen von Durchfluss-/Energiezähler.
MENU > Einstellungen > Begr. Vol./Leist.
Akt. Begrenzung (Begrenzungswert)
Kreis
Der Wert ist der berechnete Begrenzungswert.
MENU > Einstellungen > Begr. Vol./Leist.
Hohe T Außen X1 (Begrenzung Volumenstrom/Heizleis-
tung, hoher Wert, x-Achse)
Kreis
Stellen Sie den Wert der Außentemperatur für die niedrige Begrenzung des
Volumenstroms/der Leistung ein.
Die entsprechende Y-Koordinate wird unter „Tiefe Begr. Y1"
eingestellt.
Danfoss District Energy
ECL Comfort 310, Applikation P330
1x110
Einstellbereich Werkseinstellung
schreibgeschützt
1x111
Einstellbereich Werkseinstellung
schreibgeschützt
1x119
Einstellbereich Werkseinstellung
-60 ... 20 °C 15 °C
Begrenzung des Volumenstroms/der
Heizleistung
Hohe Begr.
Y2
Tiefe Begr.
Y1
-15
Tiefe T Außen X2 Hohe T Außen X1
Begrenzung
des
Volumen-
stroms/der
Heizleistung
Gewünschte
Vorlauf-
temperatur
VI.GU.O2.23
Außentempe-
ratur
° C
15
Begrenzung
Zeit
DEN-SMT/DK 83
