1. Einführung
Anwendung
Der Regler dient zur Leistungsregelung von Verdichtern und
Verflüssigern in kleineren Kälteanlagen. Es können maximal acht

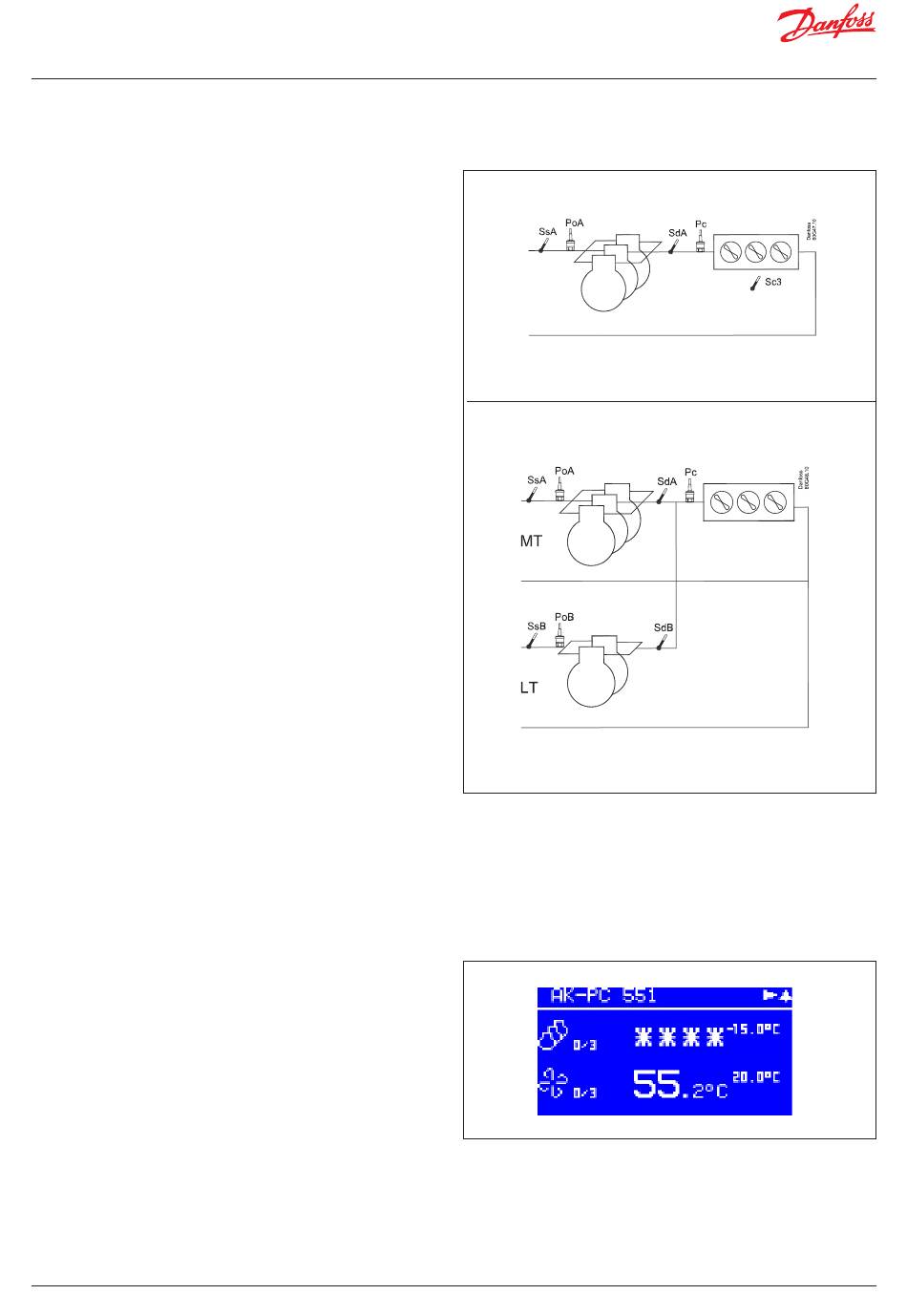

Verdichter und ein Verflüssiger geregelt werden. Zum Beispiel:
• Ein Verflüssiger + ein Verbund
• Zwei Verbunde + ein gemeinsamer Verflüssiger
(max. 4 + 4 Stufen)
• Ein Verbund, max. 8 Stufen
• Ein Verflüssiger, max. 8 Stufen
Vorteile
• Energieeinsparungen dank:
- Saugdruck-Optimierung
- Nachtanhebung
- Variablem Verflüssigungsdruck
- Spitzenlastbegrenzung
Ein- und Ausgänge
Es steht nur eine begrenzte Anzahl von Ein- und Ausgängen
zur Verfügung. Für zusätzliche Ein-/Ausgänge können jedoch
folgende E/A-Module angeschlossen werden:
• Analogeingänge, max. 8 Stk.
Signal von Druckmessumformer, Temperaturfühler,
Spannungssignal usw.
• Digitaleingänge, max. 8 Stk.
Signal vom automatischen Sicherheitsschalter,
Tag-/Nacht-Signal usw.
• Relaisausgänge, max. 6 Stk.
Anschluss von Verdichtern, Verflüssigerlüftern
• Halbleiterrelais, max. 2 Stk.
- Regelung der Ventilleistung auf einem digitalen Copeland
Scrollverdichter
- Leistungsregelung auf einem Copeland-Stream-Verdichter
- Regelung beider Leistungstufen eines Bitzer CRII
Wenn die Ausgänge nicht für die Funktion verwendet werden,
können sie als gewöhnliche Relaisausgänge eingesetzt werden
• Analogausgänge, max. 4 Stk. (3 können von der Anwendung
genutzt werden)
Drehzahlregelung für Verdichter oder Verflüssigerlüfter.
Betrieb
Der tägliche Betrieb kann direkt am Regler oder über ein externes
Display eingestellt werden.
Während der Einrichtung werden die Displaybilder so angepasst,
dass nur die für weitere Einstellungen und die Bedienung durch
den Endbenutzer relevanten Bilder geöffnet werden.
Die Bedienung ist passwortgeschützt, es stehen drei
Zugriffsebenen zur Verfügung.
Der Regler kann auf mehrere Sprachen eingestellt werden.
Wählen Sie bei der Inbetriebnahme die bevorzugte Sprache aus.
Datenkommunikation
Der Regler verfügt über eine integrierte Modbus-
Datenkommunikation und kann an einen Systemmanager
vom Typ AK-SM 800 angeschlossen werden.
