Benutzerhandbuch | Kühlstellenregler AK-CC 210B, SW 1.0x
Inhalt
Einführung ............................................................................................................2
Betrieb ....................................................................................................................3
Anwendungen.....................................................................................................6
Funktionsübersicht ............................................................................................8
Betrieb ................................................................................................................. 17
Einführung
Anwendung
Der AK-CC 210B ist für steckerfertige Kühlmöbel in Supermärkten
vorgesehen.

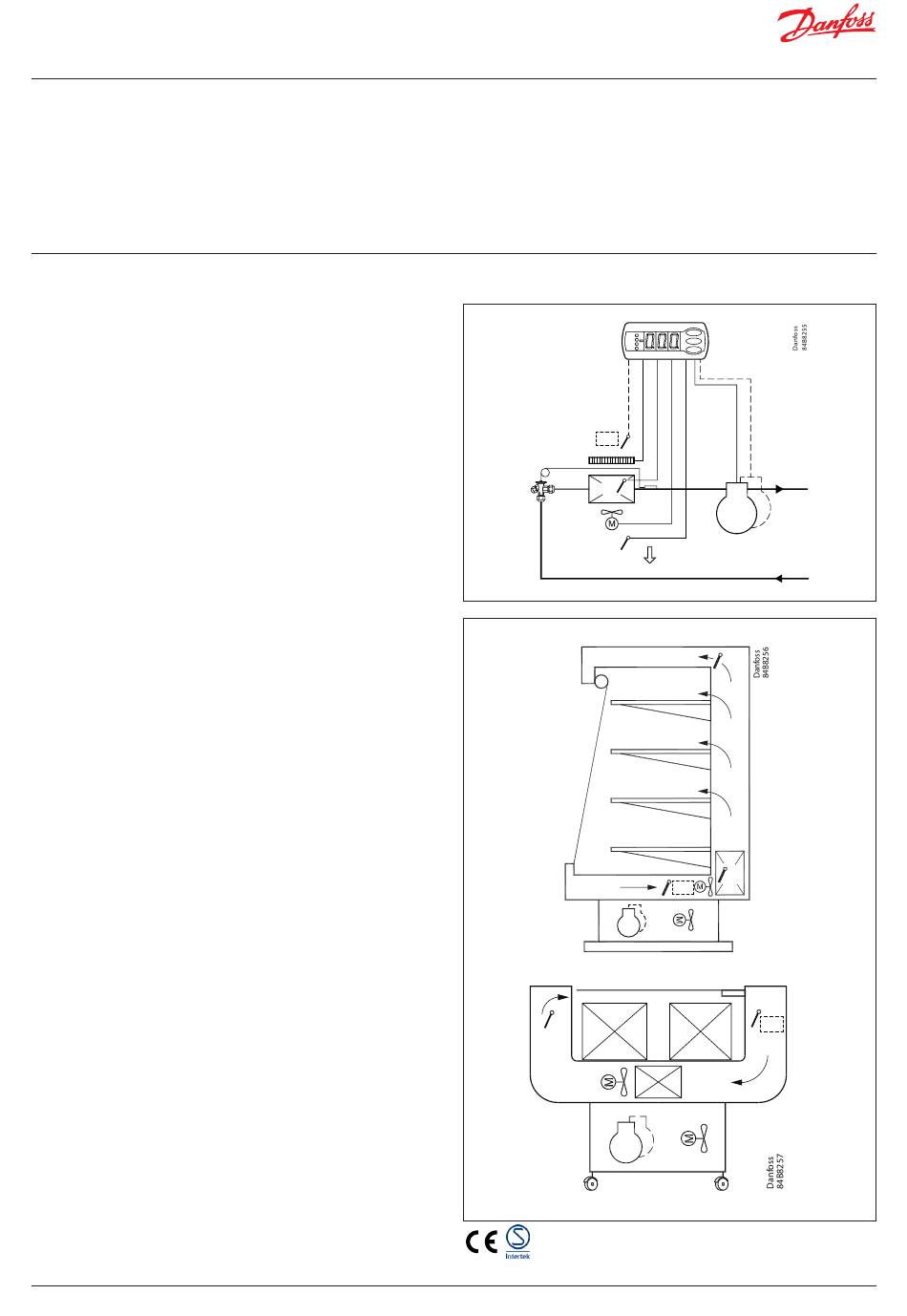

Prinzip
Der AK-CC 210B regelt die Temperatur im Kühlmöbel in
Abhängigkeit von der Messung von einem einzigen Sair-Fühler.
Dieser Fühler kann je nach Konstruktion und Einsatz des
Kühlmöbels im kalten Luftstrom nach dem Verdampfer oder
im warmen Luftstrom vor dem Verdampfer angebracht werden.
Die Messung der Abtautemperatur kann direkt über einen
S5-Fühler oder indirekt über die Sair-Messung erfolgen.
Relais: Die ersten 3 Relais sind für Kühlung, Abtauung und
Beleuchtung vorgesehen. Die Verwendung von Relais 4 wird
durch die Einstellung der Anwendung ausgewählt und kann
für Alarm, Lüfter, Rahmenheizung, Verflüssigerlüfter oder
Verdichter 2 bestimmt sein.
Die verschiedenen Anwendungsmöglichkeiten werden
auf Seite 6 beschrieben.
Vorteile
• Viele Anwendungen in einem Gerät
• Der Regler verfügt über viele integrierte kältetechnische
Funktionen, sodass er eine ganze Reihe von Thermostaten
und Zeitschaltuhren ersetzen kann
• Tasten und Abdeckung in die Front eingegossen
• Alarmüberwachung der Verflüssigertemperatur
mit Verdichterabschaltung
• Isolierte Relais zur Verwendung mit R290-Kältemitteln
• Regelung von zwei Verdichtern möglich
• Datenübertragung über optionales Steckmodul
• Schnellkonfiguration
• Zwei Temperatursollwerte
• Digitaleingänge für verschiedene Funktionen
• Uhrfunktion mit Speicherkondensator zur Notversorgung
• Werkskalibrierung, die eine höhere Messgenauigkeit
als in Norm EN ISO 23953-2 festgelegt ohne nachfolgende
Kalibrierung bietet (Pt 1000-Ohm-Fühler)
2 | BC337220653630de-000201
Menüübersicht ................................................................................................. 18
Bestellung .......................................................................................................... 20
Anschlüsse ......................................................................................................... 21
Daten ................................................................................................................... 22
S
air
S5
S
air
S
air
S
air
S5
S
air
S
air
© Danfoss | DCS (vt) | 2021.04
