Anwendung
AK-PC 783A ist eine komplette Regeleinheit zur Leistungsregelung
von Verdichtern und Verflüssigern in Kälteanlagen mit Kaskaden-
funktion.

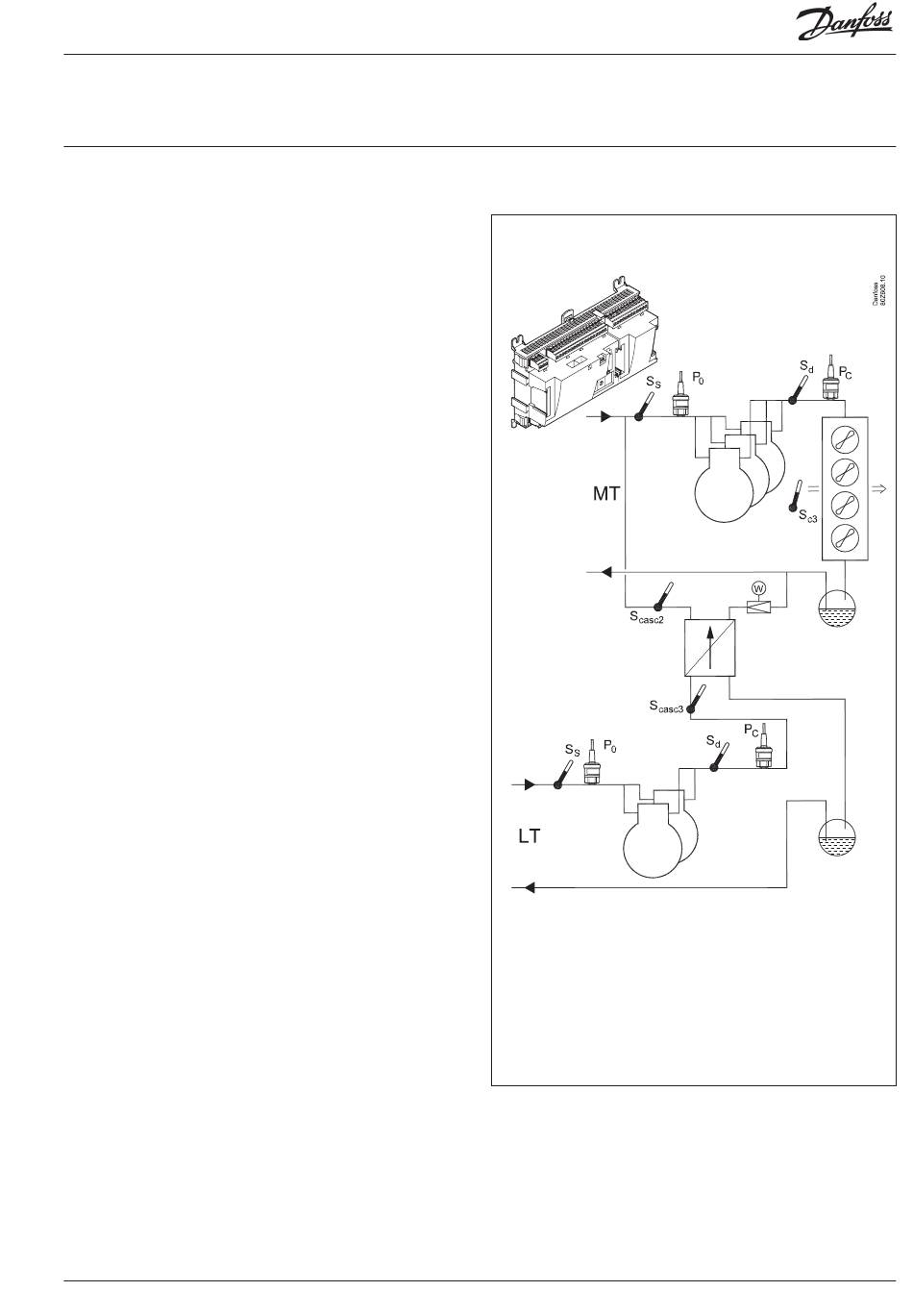

Der Regler steuert den Hochdruckkreislauf, Niederdruckkreislauf
und Kaskadenkreislauf.
Der Regler ist mit Ölsteuerung, einfache Wärmerückgewinnungs-
funktion. Außerdem übernimmt er die Koordinierung zwischen
der Hochdruck- und Niederdruckregelung.
Die Regler können zusätzlich zur Leistungsregelung anderen Reg-
lern über Betriebszustände Signal geben, z.B. Zwangsschließung
von Expansionsventilen, Alarmsignale und Alarmmitteilungen.
Hauptfunktion des Reglers ist es, Verdichter und Verflüssiger so
zu steuern, dass sie ständig unter den energiemäßig optimalen
Druckbedingungen arbeiten. Sowohl der Saugdruck als auch der
Verflüssigungsdruck werden durch von Spannungssignale abge-
benden Druckmessumformern gesteuert.
Die Leistungsregelung erfolgt nach Saugdruck P0 an den beiden
Kreisen.
Die Kaskadensteuerung erfolgt in Übereinstimmung mit den
beiden Temperaturfühlern Scasc2 und Scasc3.
Zu den verschiedenen Funktionen zählen u.a.:
- Leistungsregelung von bis zu 12 Verdichtern
(max. 6 an jedem Kreis oder 7 NK + 5 TK oder 8 NK + 4 TK)
- Bis zu 3 Schrauben-Verdichter
- Bis zu 3 Entlastungsventile pro Verdichter
- Digital Scroll Verdichter
- Öldruckausgleichsfunktion im NK-Kreislauf
- Ölmanagement. Gemeinsame oder individuelle Steuerung aller
Ölventile im TK Kreis. Sammlerdruckregelung.
- Drehzahlregelung von 1 oder 2 Verdichtern
- Bis zu 6 Sicherheitseingänge pro Verdichter
- Möglichkeit für Leistungsbegrenzung um Verbrauchspitzen zu
minimieren
- Wenn die Verdichter nicht starten können andere Regler darüber
signalisiert werden, um die elektronischen Expansionsventile zu
schließen.
- Regelung der Flüssigkeitseinspritzung in die Saugleitung
- Regelung der Flüssigkeitseinspritzung in Schrauben-Verdichter
- Regelung der Flüssigkeitseinspritzung im Wärmetauscher (Kaska-
de)
- Regelung von zwei Kaskaden-kreisen in Parallel
- Sicherheitsüberwachung von Hochdruck / niederdruck / Druck-
rohrstemperatur.
- Leistungsregelung von bis zu 8 Lüftern am Verflüssiger
- Fliessender Sollwert gemäß Außentemperatur
- Wärmerückgewinnungsfunktion
- Stufenschaltung, Drehzahlregelung oder Kombination
- Regelung von C02 Pumpensystem
- Sicherheitsüberwachung von Lüftern
- Regelung von Lüftern mit EC-Motoren
- Der Zustand der Aus- und Eingänge wird mittels Leuchtdioden
auf der Apparatfront angezeigt.
- Alarmsignale lassen sich vom Datenkommunikation generieren.
- Alarme kommen mit Text zur Anzeige, was die Alarmursache
eindeutig erkennbar macht.
- Sowie einige ganz separate Funktionen, die von der Regelung
völlig unabhängig sind – u.a. Alarm-, Thermostat- und Druck-
schalter und PI-Regelungsfunktion.
AK-PC 783A
1. Einführung
Leistungsregler RS8HN103 © Danfoss 2017-11
(NK)
(TK)
SW = 1.0x
