Typ 8791 REV.2
7.2
Bedien- und Anzeigeelemente des
Positioners
Um die DIP-Schalter und Tasten bedienen zu können, sicher-
stellen das die Vorortbediensperre deaktiviert/nicht gesperrt
ist (Werkseinstellung): mit Kommunikations-Software oder
Feldbuskommunikation.
Taste 1
DIP-Schalter
Taste 2
Kommunikationsschnittstelle

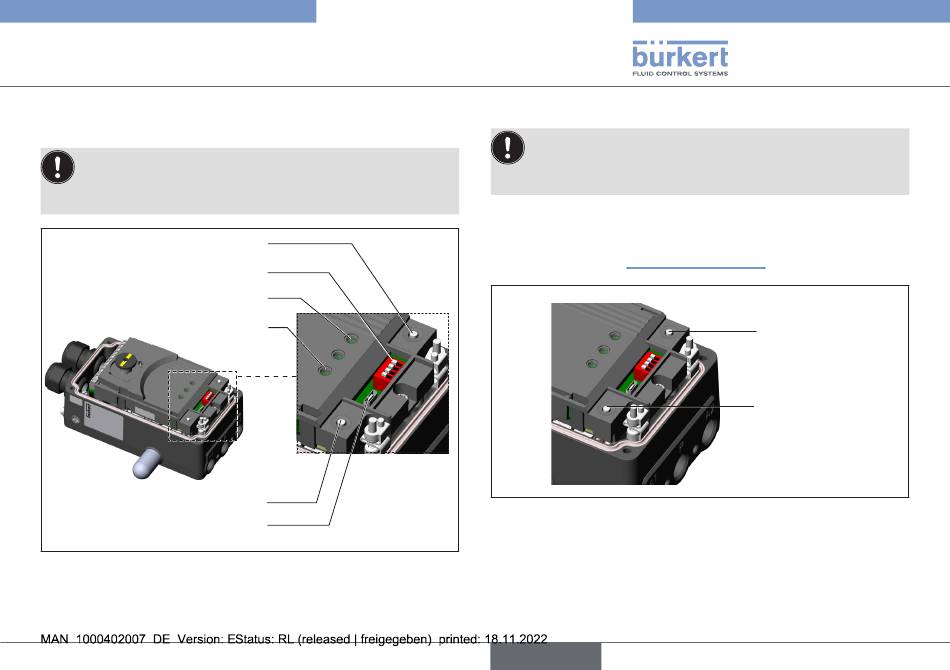

Bild 4:
Beschreibung Bedienelemente
Der Positioner ist mit 2 Tasten, 4 DIP-Schalter und 2 LEDs als
Anzeigeelement ausgestattet.
Bedienung
LED 1
LED 2
7.2.1 Belegung der Tasten
Um die DIP-Schalter und Tasten bedienen zu können, sicher-
stellen das die Vorortbediensperre deaktiviert/nicht gesperrt
ist (Werkseinstellung): mit Kommunikations-Software oder
Feldbuskommunikation.
Die Belegung der 2 Tasten im Inneren des Gehäuses sind je nach
Betriebszustand (AUTOMATIK / HAND) unterschiedlich.
Die Beschreibung der Betriebszustände (AUTOMATIK / HAND)
finden Sie im Kapitel „7.1 Betriebszustand".
Bild 5:
Beschreibung Tasten
→ Um die Tasten und DIP-Schalter zu bedienen, die 4 Schrauben
am Gehäusedeckel herausdrehen und den Gehäusedeckel
abnehmen.
deutsch
Taste 1
Taste 2
49
