Typ 8653
Produktbeschreibung
5
ProDukTBeschreiBung
Das Feldmodul AirLINE Field Typ 8653 ist für den dezentralen Einsatz im Prozessumfeld konzipiert. Das
Gerät ist einfach zu installieren und erhöht die Prozesssicherheit aufgrund integrierter Überwachungs- und
Diagnosefunktionen.
Durch das in Schutzart IP65/67 ausgeführte Gehäuse wird kein weiteres Schutzgehäuse (z. B.
Schaltschrank) benötigt.
5.1
Vorgesehener Einsatzbereich
Das Feldmodul AirLINE Field Typ 8653 ist für die Ansteuerung und die Erfassung der Schaltzustände von
pneumatisch betätigten Prozessventilen, Pneumatikzylindern und anderen pneumatisch angesteuerten
Aktoren direkt im Prozessumfeld konzipiert.
5.2
Eigenschaften
geerdet über spezielle Halterung
•
schaltschranklose Montage möglich
•
Schutzart IP65/67
•
integrierte Rückschlagventile
•
LED zur optischen Rückmeldung des Gerätezustands
•
2-zeiliges LC-Display zur Anzeige von Informationen, Warnungen, Fehlern
•
Schaltspielanzeige und voreingestellte Warnschwellen
•
Handbetätigung tastend und rastend
•
redundante Ringtopologie mit Media Redundancy Protocol (MRP) bzw. Device Level Ring (DLR)
•
optionale Anbindung an Bürkert's Efficient Device Integration Platform (EDIP):
•
Konfiguration und Parametrisierung durch einheitliches Softwaretool Bürkert Communicator
5.3
Aufbau
Entlüftungsanschluss für Steuerhilfsluft (R'/ 82/84)
Versorgungsanschluss für Steuerhilfsluft (X / 12/14)

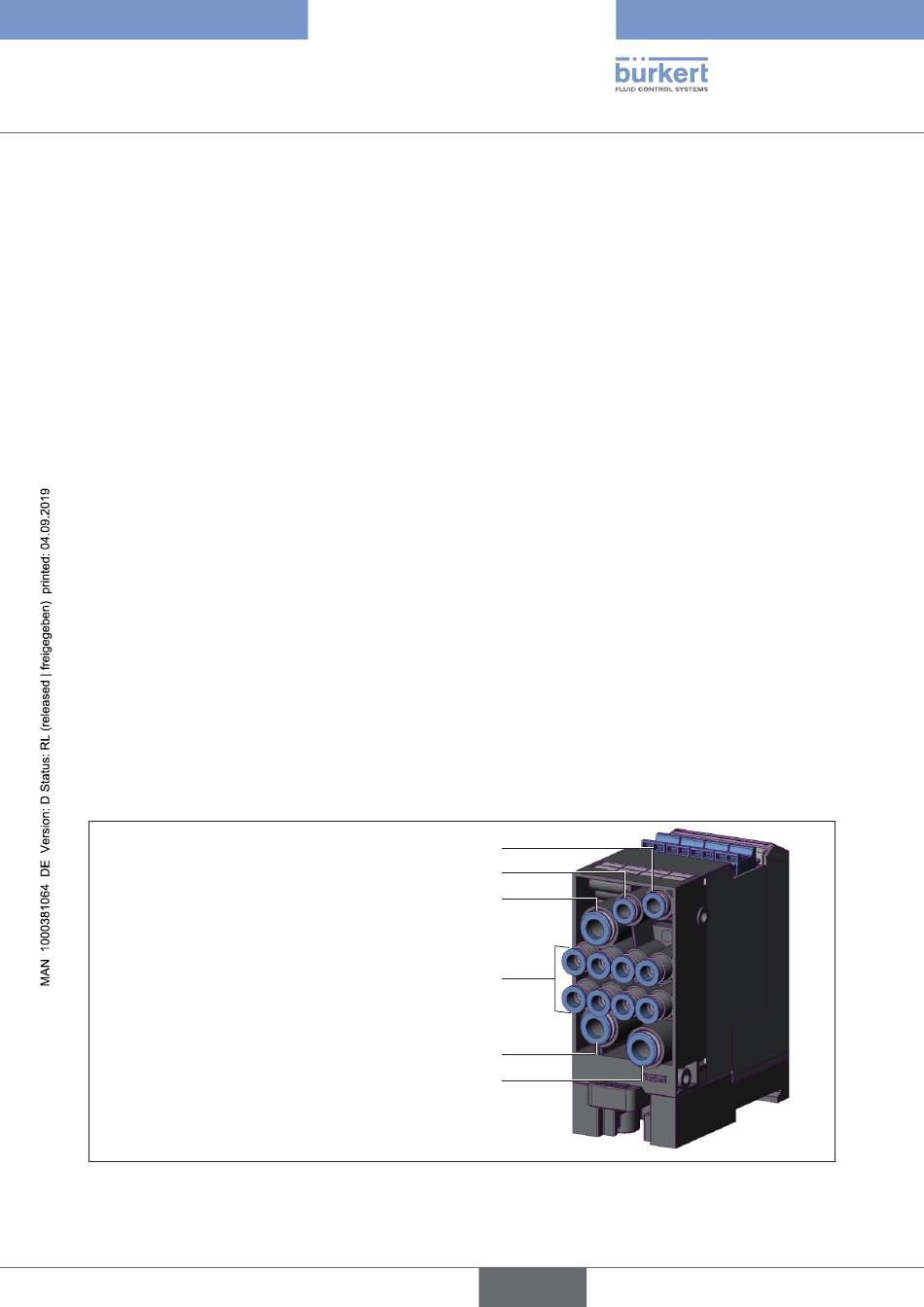

Bild 1:
Aufbau AirLINE Field Typ 8653 – Ansicht von unten
Entlüftungsanschluss (S/3)
Arbeitsanschlüsse
(2: oben, 4: unten)
Entlüftungsanschluss (R/5)
Versorgungsanschluss (P/1)
deutsch
11
