Simrad DD15 Direct Drive
Reduzierung von Lärm und Vibrationen
Die Vibrationen von Autopilot-Antriebsmotor und Getriebe
werden häufig durch Deck oder Rumpf mehrfach verstärkt.
Dieser Lärm kann durch die Verwendung der speziellen
Schrauben, Gummiunterlegscheiben und Buchsen in der
mitgelieferten Tasche drastisch verringert werden. Bei Montage
wie in der folgenden Abbildung dargestellt werden die
Vibrationen auf das absolute Minimum reduziert und eine
reibungslose und leise Installation ist garantiert.
Montage des Ruderlagenrückgebers
Am Direktantrieb ist eine Montagehalterung für den
Ruderlagenrückgeber angebracht. Der Ruderlagenrückgeber und
die Getriebeverbindung inklusive Befestigungsschrauben werden
mit dem Direktantrieb geliefert.
- Setzen Sie das Ruder auf mittschiffs.
- Klemmen Sie die Rückgeberhalterung mit einem 90°-Winkel
- Bringen Sie den Rückgebersender mithilfe der
- Befestigen Sie die Rückgebereinheit mit den mitgelieferten
- Befestigen Sie ein Ende der Getriebeverbindung am
- Befestigen Sie das andere Ende am Senderhebelschlitz, und
16
DIN912 M8x50
Washer Ø8,5 x Ø16
Rubber washer
Rubber washer
Washer Ø8,5 x Ø25
Nut DIN985 M8

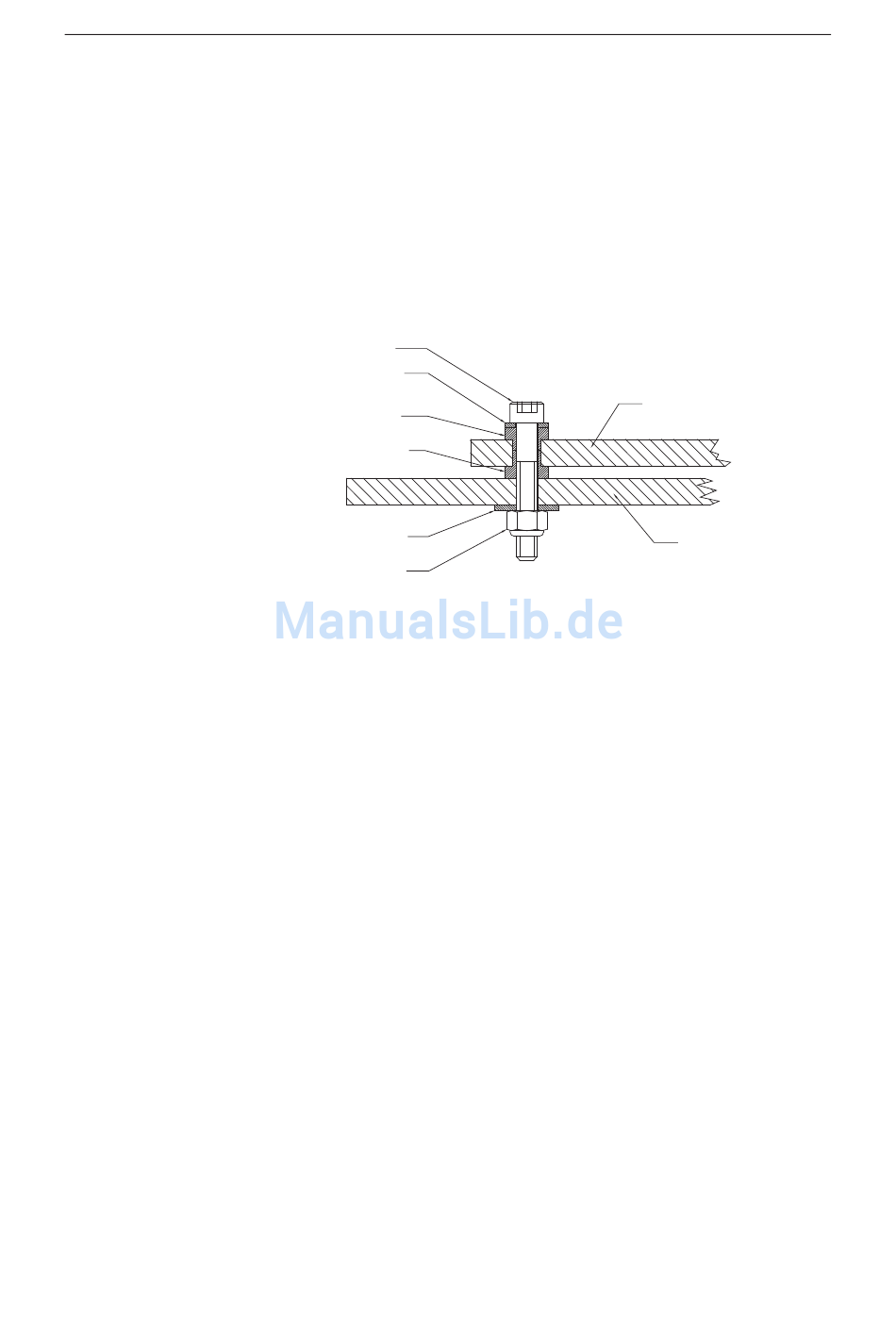

Abbildung 3-3 Reduzierung von Vibrationen
zum Ausgangshebel auf den Direktantrieb.
Ausrichtungsmarkierungen in die Mittelstellung.
Schrauben an der Halterung. Stellen Sie mit dem Ruder auf
mittschiffs sicher, dass der Senderhebel und der
Ausgangshebel parallel sind und in die gleiche Richtung
zeigen.
Ausgangshebel.
stellen Sie sicher, dass die Verbindung parallel zur
Montageplatte ist.
Drive unit
Mounting plate
988-11789-001
