Robertson AP11 Autopilot
50
Anschluß einer links-/rechts-drehenden Pumpe
Robertson
links-/rechts-drehende
Pumpe

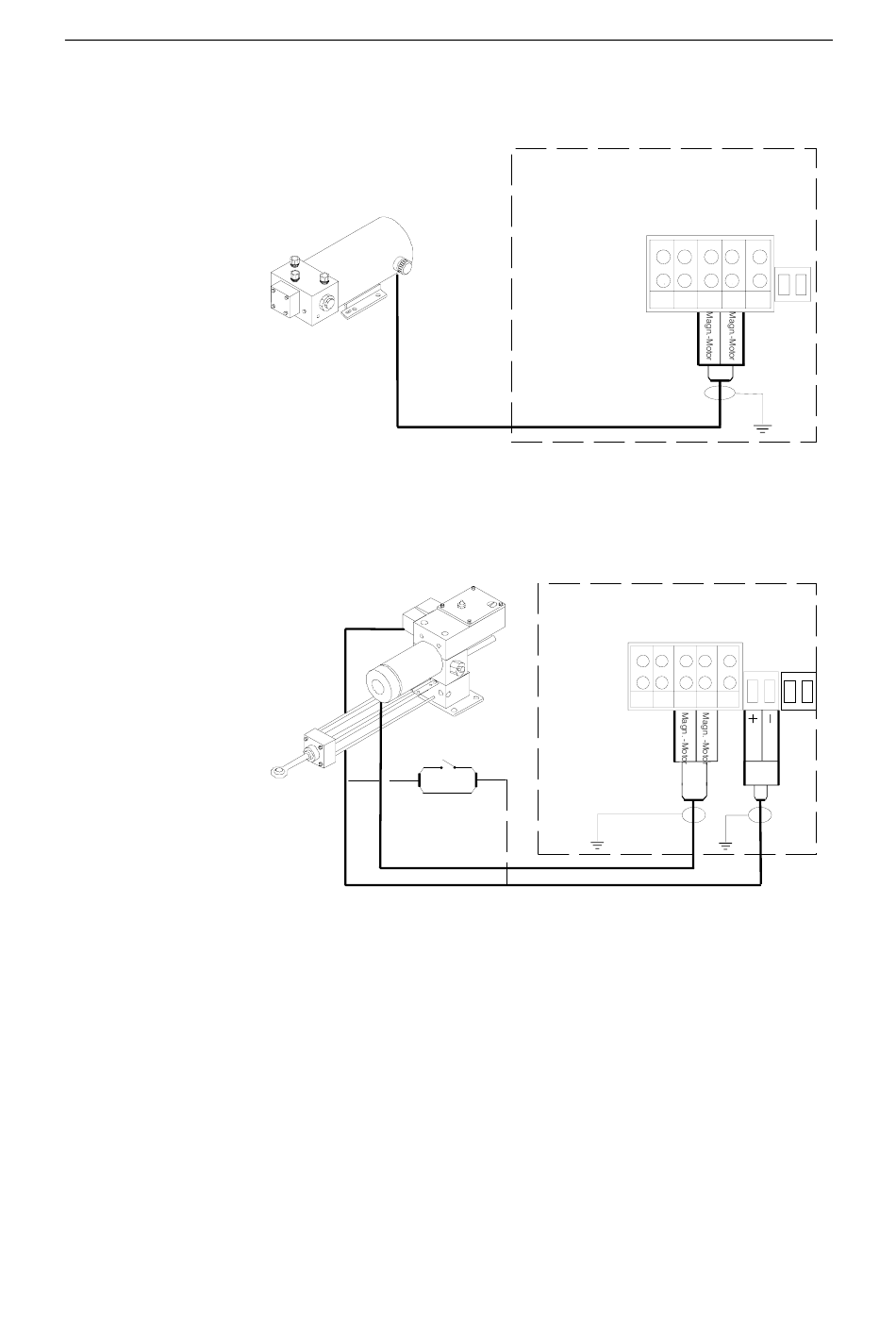

Abb. 20 Anschluß einer links-/rechts-drehenden Pumpe
Anschluß eines hydraulischen Linearantriebs
HYDRAULISCHER
LINEAR-ANTRIEB
Einpoliger
Kupplungs-/Bypass-
Schalter
Abbildung 21 Anschluß Hydraulischer Linearantrieb
Separater Kupplungs-/Bypass-Steuerschalter
Auf Segelbooten könnte es nützlich sein, einen einfachen (oder
doppelpoligen)
Ausschalter
installieren, um die Deaktivierung der Antriebseinheit zu
ermöglichen. Das Kupplungs-/Bypass-kabel über den Schalter zur
Anschlußbox, wie gezeigt, verlegen (Siehe auch Seite 27).
ANSCHLUSSBOX
ANSCHLUSSBOX
TB1 TB2 TB3 TB4 TB5
am
Ruder-/Steuerstand
20220513/- Simrad GmbH & Co. KG, D-26723 Emden
Leiterplatine
TB1
TB2
TB3 TB4 TB5
TB6
Leiterplatine
TB6
TB7
Bypass
Kuppl.
zu
