Berechnen der reduzierten Kennlinie
M
S1 red
M
S1 red
M
S1
n
x
d
Grafische Darstellung der Deratingfaktoren
Bild 12-1
Faktoren zum Reduzieren der Zwischenkreisspannung in Abhängigkeit der Aufstellhöhe
Bei Aufstellhöhen ab 2000 m über NN ist die Spannungsfestigkeit der Motorisolation reduziert.
Prüfen Sie, ob eine Begrenzung der Zwischenkreisspannung nötig ist.
Servo-Antriebssystem SINAMICS S210 mit SIMOTICS S-1FK2 und S-1FT2
Betriebsanleitung, 03/2023, FW V6.1, A5E52380168A AA
(n) = x • M (n / x )
d S1 d
Reduziertes Motordrehmoment für S1-Betrieb bei der erforderlichen Aufstellhö‐
he und Umgebungstemperatur
Motordrehmoment für S1-Betrieb bei Umgebungstemperatur von 40 °C und
1000 m über NN (siehe Kapitel "Technische Daten und Kennlinien")
Motordrehzahl
Derating-Faktor aus der Tabelle "Faktoren zum Reduzieren der Leistung ..." oben

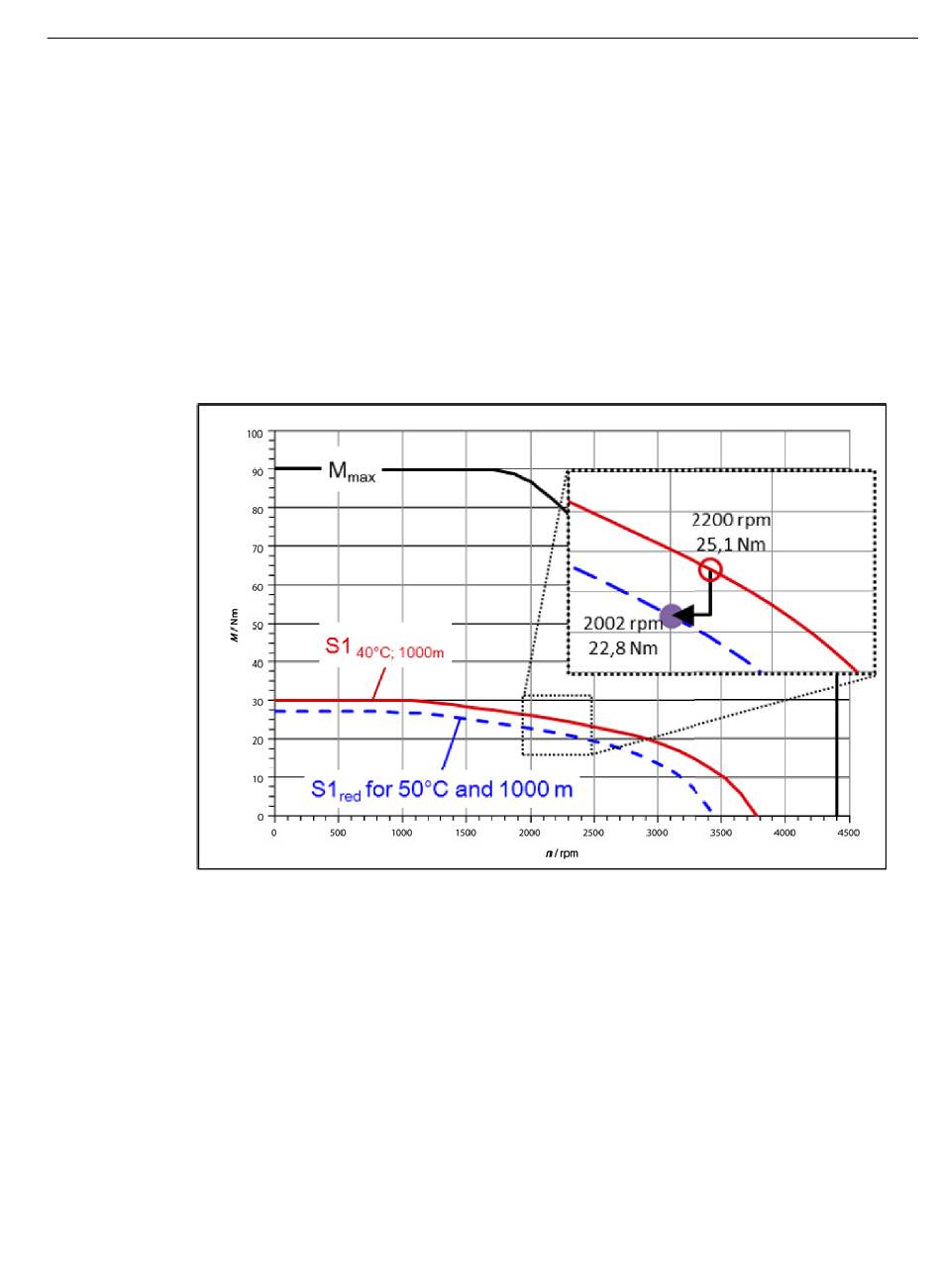

Beispiel für einen Deratingfaktor
12.2 Technische Daten und Eigenschaften des Motors
