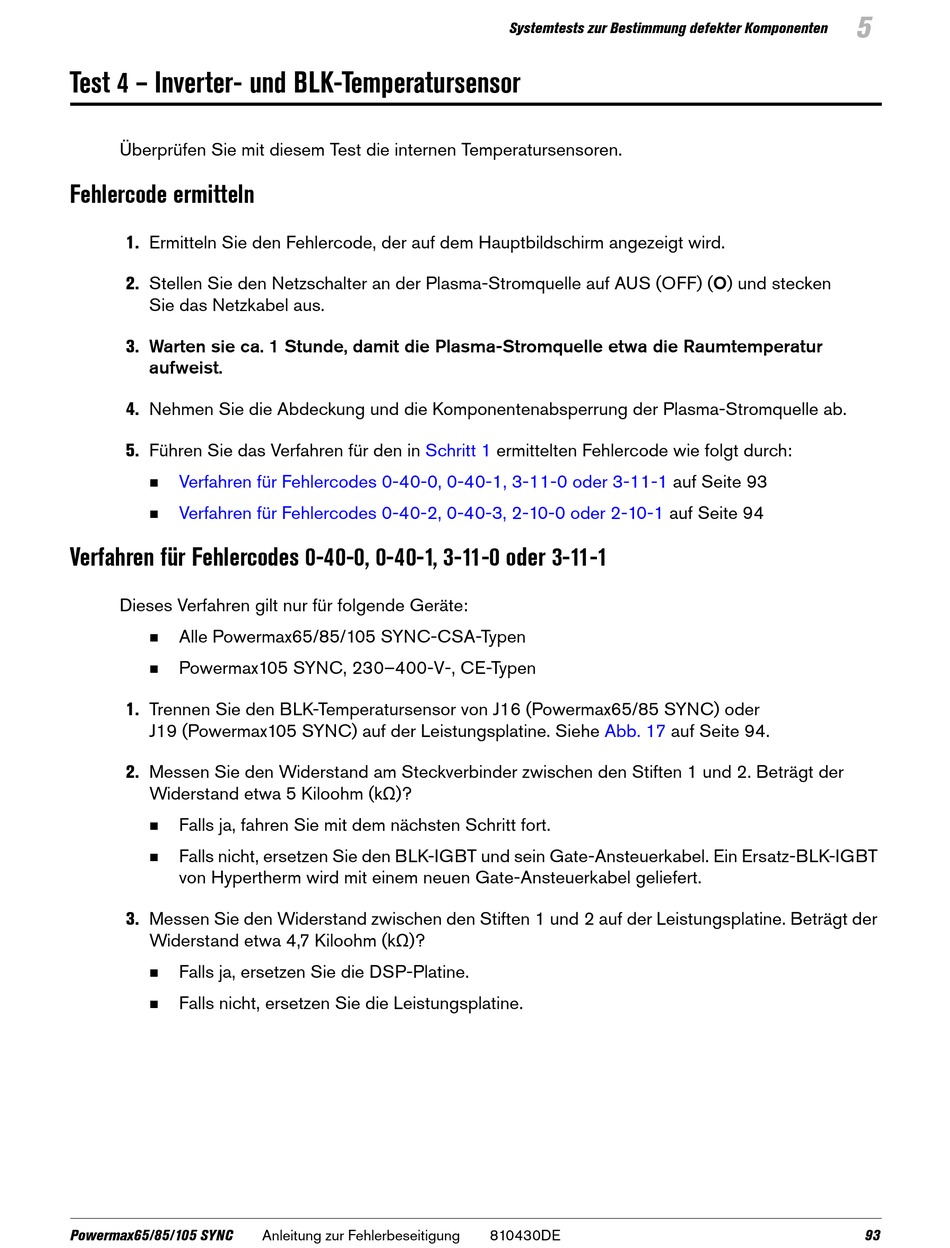

Test 4 – Inverter- und BLK-Temperatursensor
Überprüfen Sie mit diesem Test die internen Temperatursensoren.

Fehlercode ermitteln

1. Ermitteln Sie den Fehlercode, der auf dem Hauptbildschirm angezeigt wird.
2. Stellen Sie den Netzschalter an der Plasma-Stromquelle auf AUS (OFF) (O) und stecken
Sie das Netzkabel aus.
3. Warten sie ca. 1 Stunde, damit die Plasma-Stromquelle etwa die Raumtemperatur
aufweist.
4. Nehmen Sie die Abdeckung und die Komponentenabsperrung der Plasma-Stromquelle ab.
5. Führen Sie das Verfahren für den in
Verfahren für Fehlercodes 0-40-0, 0-40-1, 3-11-0 oder 3-11-1

Verfahren für Fehlercodes 0-40-2, 0-40-3, 2-10-0 oder 2-10-1

Verfahren für Fehlercodes 0-40-0, 0-40-1, 3-11-0 oder 3-11-1
Dieses Verfahren gilt nur für folgende Geräte:
Alle Powermax65/85/105 SYNC-CSA-Typen

Powermax105 SYNC, 230–400-V-, CE-Typen

1. Trennen Sie den BLK-Temperatursensor von J16 (Powermax65/85 SYNC) oder
J19 (Powermax105 SYNC) auf der Leistungsplatine. Siehe
2. Messen Sie den Widerstand am Steckverbinder zwischen den Stiften 1 und 2. Beträgt der
Widerstand etwa 5 Kiloohm (kΩ)?
Falls ja, fahren Sie mit dem nächsten Schritt fort.

Falls nicht, ersetzen Sie den BLK-IGBT und sein Gate-Ansteuerkabel. Ein Ersatz-BLK-IGBT

von Hypertherm wird mit einem neuen Gate-Ansteuerkabel geliefert.
3. Messen Sie den Widerstand zwischen den Stiften 1 und 2 auf der Leistungsplatine. Beträgt der
Widerstand etwa 4,7 Kiloohm (kΩ)?
Falls ja, ersetzen Sie die DSP-Platine.

Falls nicht, ersetzen Sie die Leistungsplatine.

