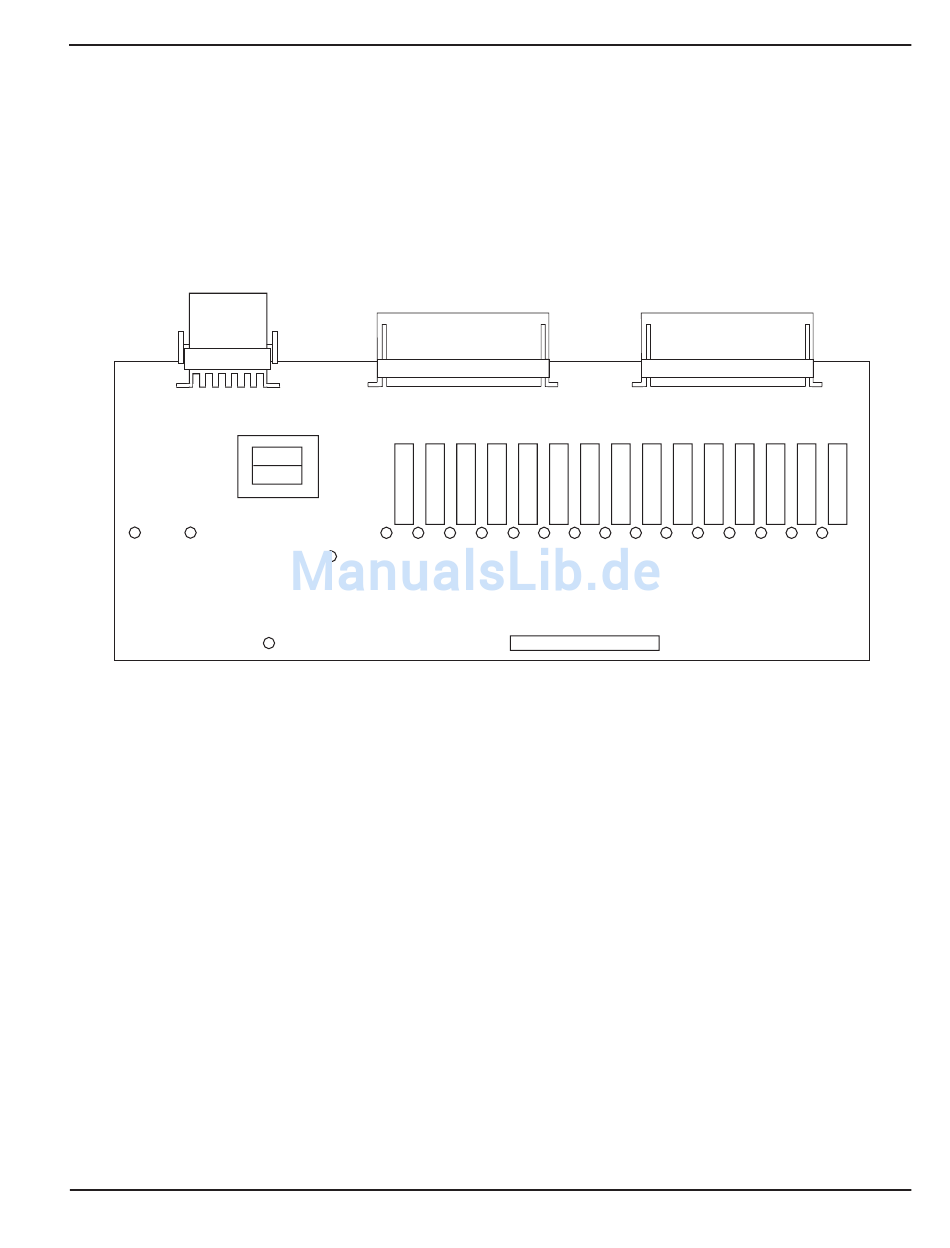

Liste der Relaiskarten-LED-Funktionen

D6: +12VDC
D7: CR1
D8: SV1A
D9: Stromabsenkungsfehler
D10: SV5
Rec 2
D26 D24
Relaiskarten-LED-Status-Zustände
(Die folgenden LEDs leuchten während der gezeigten Zustände)

Wartezustand

D6: +12VDC
D8: O 2 Magnetventil (SV1A), wenn im O 2 -Modus
D16: N 2 Magnetventil (SV1B), wenn im N 2 -Modus
D19: Magnetventil Sensor „Brennerkappe aufgeschraubt" (SV7)
D20: Ausgabeaktivierung
D26: Reserve
Test-Vorströmung
D6: +12VDC
D8: O 2 Magnetventil (SV1A), wenn im O 2 -Modus
D10: Plasma-Abschaltventil Magnetventil (SV5)
D11: Vorströmungs-Magnetventil (SV4B)
D19: Magnetventil Sensor „Brennerkappe aufgeschraubt" (SV7)
D20: Ausgabeaktivierung
D26: Reserve
D28: Sekundärgas-Magnetventil (SV6)
HySpeed HT2000 Betriebsanleitung
D11: SV4B
D12: SV4A
D13: T1
D14: Con1
D15: LT1/LT2
D22 D28 D19 D13 D12 D11 D10 D9 D8
D6
D20
D16: SV1B
D17: SV2
D18: SV3
D19: SV7
D20: Ausgabeaktivierung
Rec 3
Rec 1
WARTUNG
D22: Reserve
D24: Maschinenbewegung
D26: Reserve
D28: SV6
Rec 4
D7 D14 D15 D16 D17 D18
8-23
20
