Systemtests zur Bestimmung defekter Komponenten

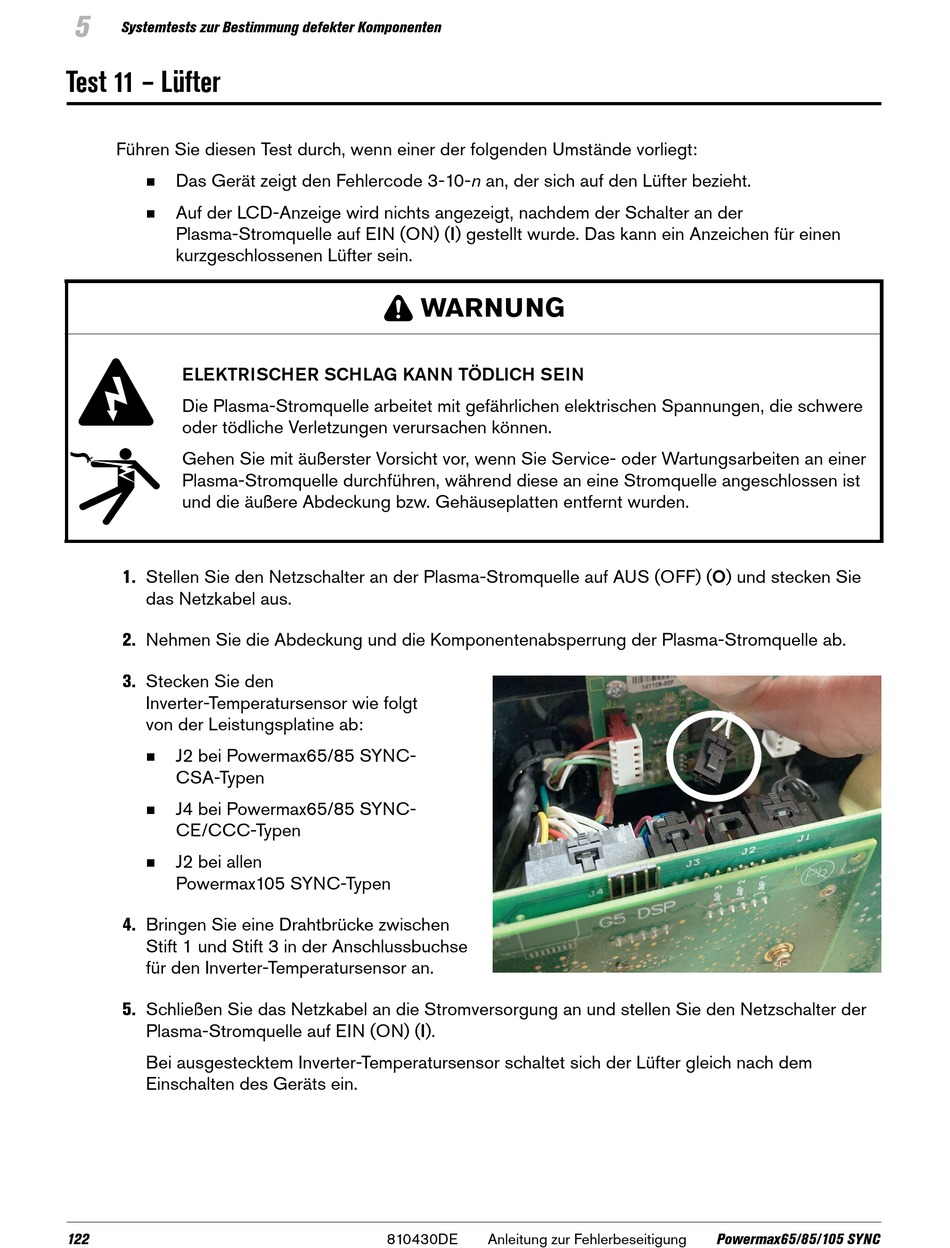

Test 11 – Lüfter
Führen Sie diesen Test durch, wenn einer der folgenden Umstände vorliegt:
Das Gerät zeigt den Fehlercode 3-10-n an, der sich auf den Lüfter bezieht.

Auf der LCD-Anzeige wird nichts angezeigt, nachdem der Schalter an der

Plasma-Stromquelle auf EIN (ON) (I) gestellt wurde. Das kann ein Anzeichen für einen
kurzgeschlossenen Lüfter sein.
ELEKTRISCHER SCHLAG KANN TÖDLICH SEIN
Die Plasma-Stromquelle arbeitet mit gefährlichen elektrischen Spannungen, die schwere
oder tödliche Verletzungen verursachen können.
Gehen Sie mit äußerster Vorsicht vor, wenn Sie Service- oder Wartungsarbeiten an einer
Plasma-Stromquelle durchführen, während diese an eine Stromquelle angeschlossen ist
und die äußere Abdeckung bzw. Gehäuseplatten entfernt wurden.
1. Stellen Sie den Netzschalter an der Plasma-Stromquelle auf AUS (OFF) (O) und stecken Sie
das Netzkabel aus.
2. Nehmen Sie die Abdeckung und die Komponentenabsperrung der Plasma-Stromquelle ab.
3. Stecken Sie den
Inverter-Temperatursensor wie folgt
von der Leistungsplatine ab:
J2 bei Powermax65/85 SYNC-

CSA-Typen
J4 bei Powermax65/85 SYNC-

CE/CCC-Typen
J2 bei allen

Powermax105 SYNC-Typen
4. Bringen Sie eine Drahtbrücke zwischen
Stift 1 und Stift 3 in der Anschlussbuchse
für den Inverter-Temperatursensor an.
5. Schließen Sie das Netzkabel an die Stromversorgung an und stellen Sie den Netzschalter der
Plasma-Stromquelle auf EIN (ON) (I).
Bei ausgestecktem Inverter-Temperatursensor schaltet sich der Lüfter gleich nach dem
Einschalten des Geräts ein.
