Systemtests zur Bestimmung defekter Komponenten
Test 3 – Ausgangsdioden
Führen Sie diesen Test durch, wenn der Fehlercode 3-51-1 oder 3-52-0 angezeigt wird.
1. Stellen Sie den Netzschalter an der Plasma-Stromquelle auf AUS (OFF) (O) und stecken Sie
das Netzkabel aus.
2. Nehmen Sie die Abdeckung und die Komponentenabsperrung der Plasma-Stromquelle ab.
3. Stellen Sie ein Multimeter in den Ohmmeter- (Widerstand) oder Dioden-Testmodus und messen
Sie den Widerstand an allen 4 Dioden der Brücke. Setzen Sie bei jeder Diode die schwarze
(gemeinsame) Leitung auf 3. Siehe
Werte:
Mit den Messleitungen in einer Richtung ist der Wert „Unterbrechung" (sehr hoher
Widerstand).
Mit den Messleitungen in der entgegengesetzten Richtung liegt der Wert im
Bereich 0,1–1,0 V.
4. Wenn eine Diode einen der folgenden Zustände aufweist, ersetzen Sie beide
Ausgangs-Diodenbrücken. Tauschen Sie Ausgangsdioden immer paarweise aus.
An der Diode wird ein Wert unter 0,1 V gemessen. In diesem Fall ist die Diode
kurzgeschlossen.
An der Diode wird in beiden Richtungen ein Wert über 1,0 V gemessen. In diesem Fall ist
die Diode unterbrochen (evtl. durchgebrannt).
3
3
92
Abb.

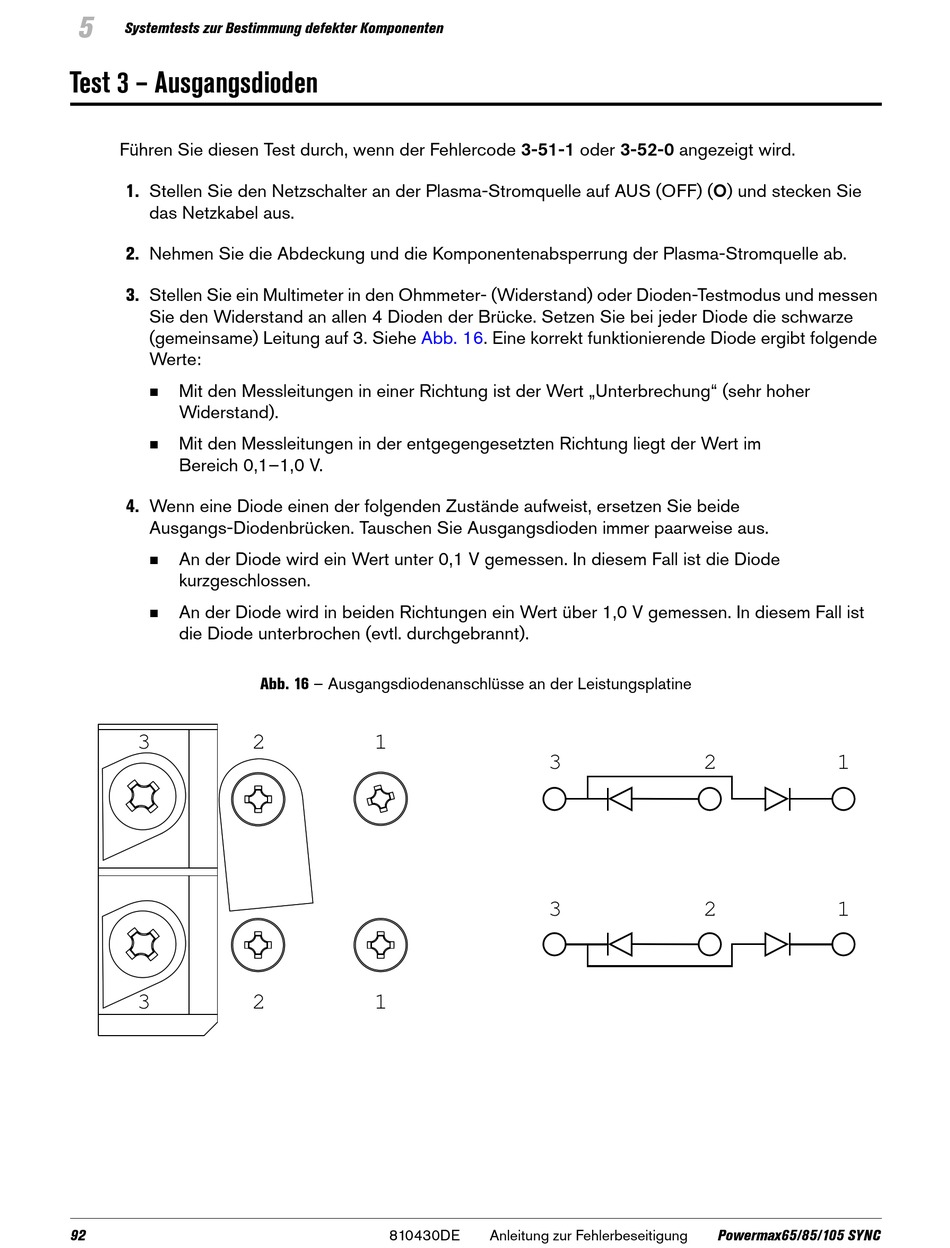

Abb. 16 – Ausgangsdiodenanschlüsse an der Leistungsplatine
2
1
2
1
810430DE
16. Eine korrekt funktionierende Diode ergibt folgende
