Hypertherm Powermax65 SYNC Anleitung Seite 90

5
Systemtests zur Bestimmung defekter Komponenten

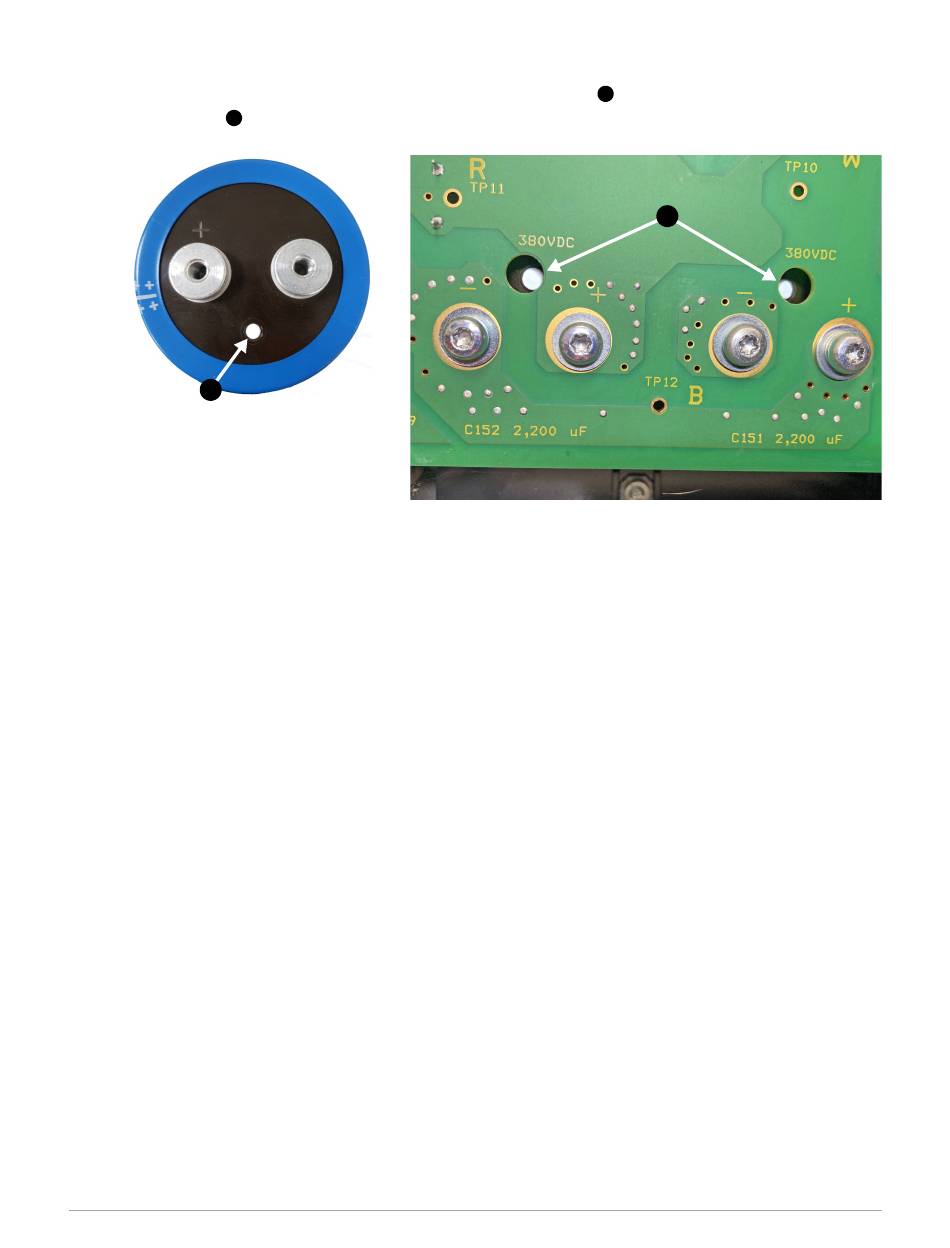

5. Setzen Sie die zwei Stützkondensatoren wieder in die Plasma-Stromquelle ein. Positionieren
Sie jeden Kondensator so, dass der graue Polaritätspunkt
Sichtloch an der Leistungsplatine übereinstimmt.
2
1
6. Befestigen Sie die Stützkondensatoren mit den 4 Befestigungsschrauben an der
Seite der Leistungsplatine. Drehen Sie die Schraube zunächst mit der Hand fest.
Bei Powermax65/85 SYNC ziehen Sie die Schrauben mit 2,3 N·m an.
Bei Powermax105 SYNC ziehen Sie die Schrauben mit 4,0 N·m an.
90 810430DE Anleitung zur Fehlerbeseitigung
am Kondensator mit dem
1
2
Powermax65/85/105 SYNC
