4. Messen Sie den Widerstand an J4 oder J6 des Magnetventil-Steckverbinders wie folgt:
Der korrekte Widerstand zwischen den Stiften 5 und 6 beträgt etwa 22 Ohm (Ω) (±3 Ω).

Der korrekte Widerstand zwischen den Stiften 7 und 8 beträgt etwa 44 Ohm (Ω) (±5 Ω).

Sind die Widerstandswerte korrekt?
Falls ja, fahren Sie mit dem nächsten Schritt fort.

Falls nicht, ersetzen Sie das Magnetventil.

Powermax65/85/105 SYNC

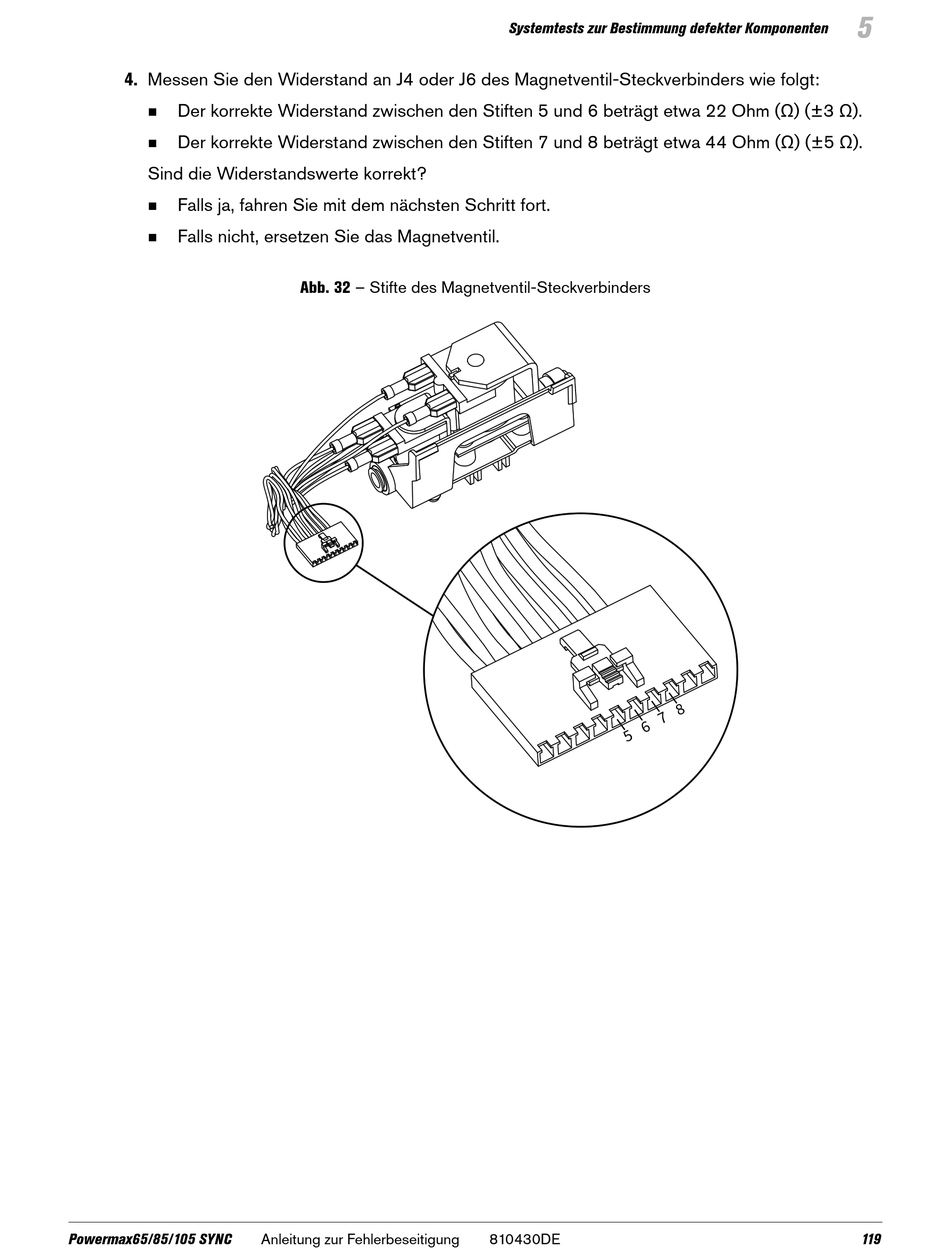

Abb. 32 – Stifte des Magnetventil-Steckverbinders
Anleitung zur Fehlerbeseitigung
Systemtests zur Bestimmung defekter Komponenten
