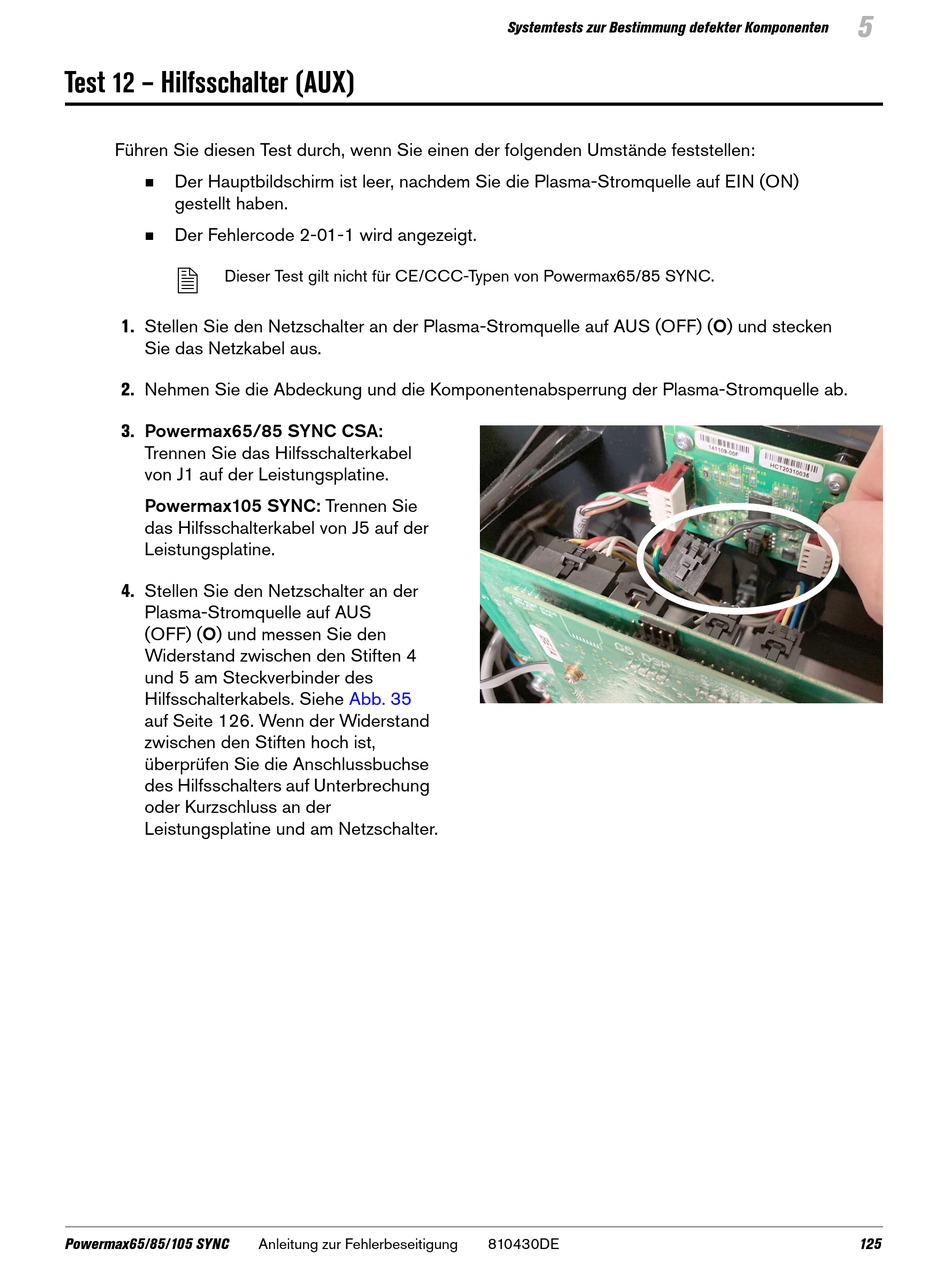

Test 12 – Hilfsschalter (AUX)
Führen Sie diesen Test durch, wenn Sie einen der folgenden Umstände feststellen:
Der Hauptbildschirm ist leer, nachdem Sie die Plasma-Stromquelle auf EIN (ON)

gestellt haben.
Der Fehlercode 2-01-1 wird angezeigt.


Dieser Test gilt nicht für CE/CCC-Typen von Powermax65/85 SYNC.
1. Stellen Sie den Netzschalter an der Plasma-Stromquelle auf AUS (OFF) (O) und stecken
Sie das Netzkabel aus.
2. Nehmen Sie die Abdeckung und die Komponentenabsperrung der Plasma-Stromquelle ab.
3. Powermax65/85 SYNC CSA:
Trennen Sie das Hilfsschalterkabel
von J1 auf der Leistungsplatine.
Powermax105 SYNC: Trennen Sie
das Hilfsschalterkabel von J5 auf der
Leistungsplatine.
4. Stellen Sie den Netzschalter an der
Plasma-Stromquelle auf AUS
(OFF) (O) und messen Sie den
Widerstand zwischen den Stiften 4
und 5 am Steckverbinder des
Hilfsschalterkabels. Siehe
auf Seite 126. Wenn der Widerstand
zwischen den Stiften hoch ist,
überprüfen Sie die Anschlussbuchse
des Hilfsschalters auf Unterbrechung
oder Kurzschluss an der
Leistungsplatine und am Netzschalter.
