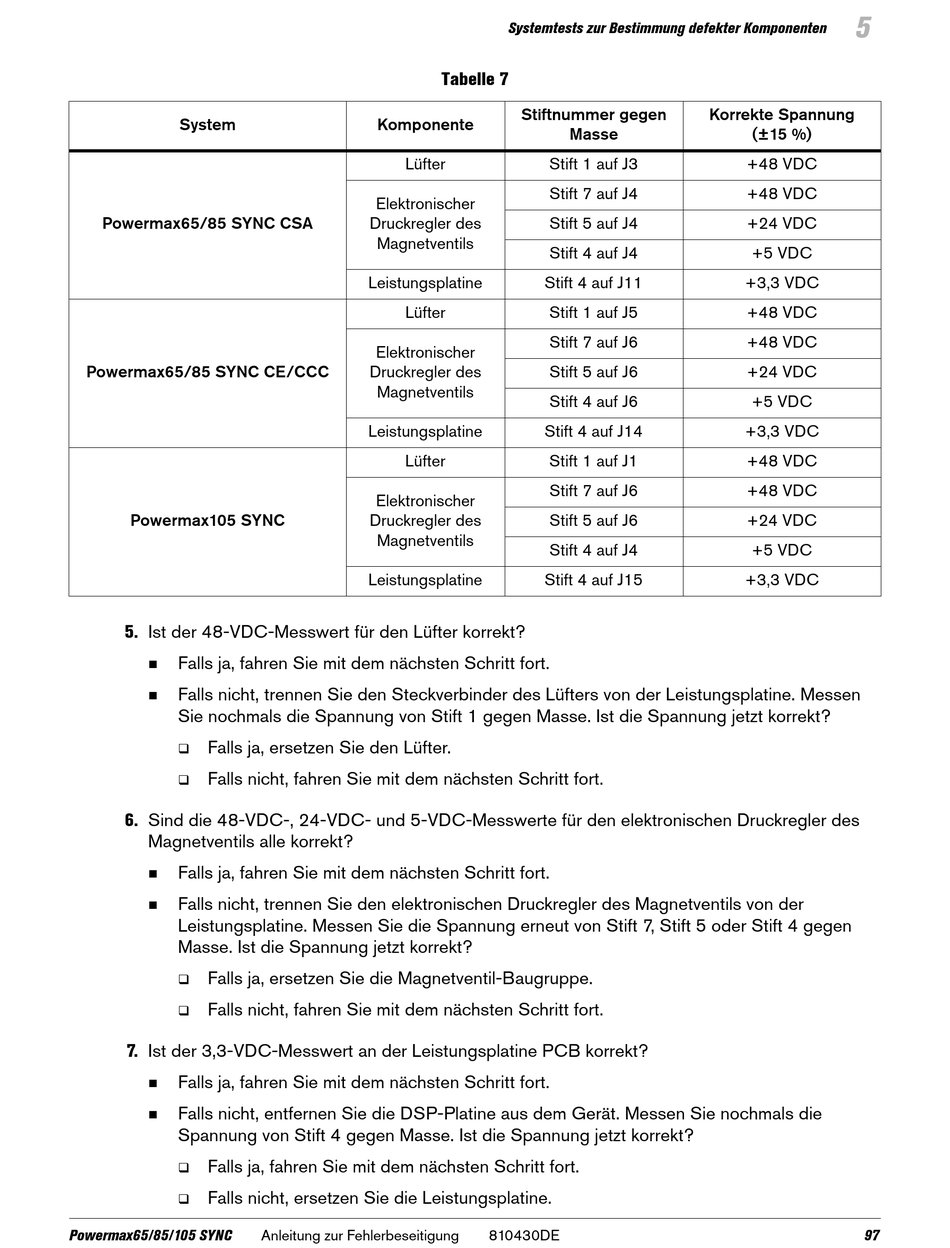

System
Powermax65/85 SYNC CSA
Powermax65/85 SYNC CE/CCC
Powermax105 SYNC
5. Ist der 48-VDC-Messwert für den Lüfter korrekt?
Falls ja, fahren Sie mit dem nächsten Schritt fort.

Falls nicht, trennen Sie den Steckverbinder des Lüfters von der Leistungsplatine. Messen

Sie nochmals die Spannung von Stift 1 gegen Masse. Ist die Spannung jetzt korrekt?
Falls ja, ersetzen Sie den Lüfter.

Falls nicht, fahren Sie mit dem nächsten Schritt fort.

6. Sind die 48-VDC-, 24-VDC- und 5-VDC-Messwerte für den elektronischen Druckregler des
Magnetventils alle korrekt?
Falls ja, fahren Sie mit dem nächsten Schritt fort.

Falls nicht, trennen Sie den elektronischen Druckregler des Magnetventils von der

Leistungsplatine. Messen Sie die Spannung erneut von Stift 7, Stift 5 oder Stift 4 gegen
Masse. Ist die Spannung jetzt korrekt?
Falls ja, ersetzen Sie die Magnetventil-Baugruppe.

Falls nicht, fahren Sie mit dem nächsten Schritt fort.

7. Ist der 3,3-VDC-Messwert an der Leistungsplatine PCB korrekt?
Falls ja, fahren Sie mit dem nächsten Schritt fort.

Falls nicht, entfernen Sie die DSP-Platine aus dem Gerät. Messen Sie nochmals die

Spannung von Stift 4 gegen Masse. Ist die Spannung jetzt korrekt?
Falls ja, fahren Sie mit dem nächsten Schritt fort.

Falls nicht, ersetzen Sie die Leistungsplatine.

Powermax65/85/105 SYNC
Komponente
Lüfter
Elektronischer
Druckregler des
Magnetventils
Leistungsplatine
Lüfter
Elektronischer
Druckregler des
Magnetventils
Leistungsplatine
Lüfter
Elektronischer
Druckregler des
Magnetventils
Leistungsplatine
Anleitung zur Fehlerbeseitigung
Systemtests zur Bestimmung defekter Komponenten
Tabelle 7
Stiftnummer gegen
Masse
Stift 1 auf J3
Stift 7 auf J4
Stift 5 auf J4
Stift 4 auf J4
Stift 4 auf J11
Stift 1 auf J5
Stift 7 auf J6
Stift 5 auf J6
Stift 4 auf J6
Stift 4 auf J14
Stift 1 auf J1
Stift 7 auf J6
Stift 5 auf J6
Stift 4 auf J4
Stift 4 auf J15
810430DE
5
Korrekte Spannung
(±15 %)
+48 VDC
+48 VDC
+24 VDC
+5 VDC
+3,3 VDC
+48 VDC
+48 VDC
+24 VDC
+5 VDC
+3,3 VDC
+48 VDC
+48 VDC
+24 VDC
+5 VDC
+3,3 VDC
