Systemtests zur Bestimmung defekter Komponenten

Systemtests in diesem Kapitel

Systemtest
Test 1 – Spannungseingang
Test 2 – Gleichstrombus
Test 3 – Ausgangsdioden
Test 4 – Inverter- und BLK-Temperatursensor
Test 5 – Sperrwandler (DC-Niederspannungen)
Test 6 – Brenner klemmt offen (TSO) oder Brenner klemmt geschlossen
(TSC) auf Seite 100
Test 7 – Startsignal auf Seite 104
Test 8 – Brennerkappen-Schalter
Test 9 – Elektronischer Druckregler des Magnetventils
Test 10 – Drucksensor des Magnetventils
Test 11 – Lüfter auf Seite 122
Test 12 – Hilfsschalter (AUX)
Test 13 – Pilotlichtbogen-IGBT
Test 14 – Hochfrequenz-Kommunikationsfehler

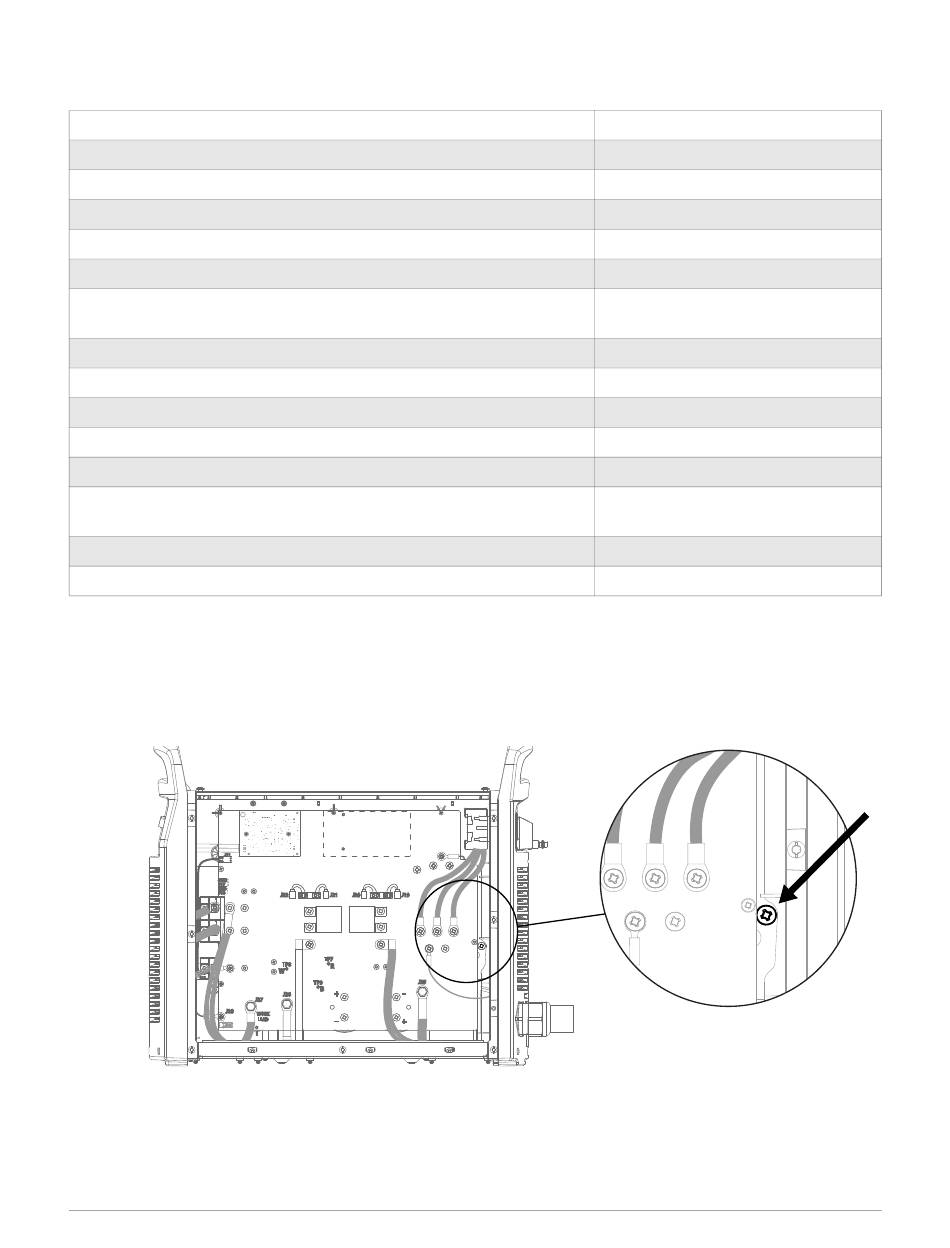

Verbindung mit Erdpotenzial/Masse

Wenn für einen Test ein Multimeter mit Masse verbunden werden muss, verwenden Sie dafür die
Masseschraube am Kühlkörper.
78
auf Seite 80
auf Seite 85
auf Seite 92
auf Seite 93
auf Seite 96
auf Seite 110
auf Seite 117
auf Seite 125
auf Seite 127
auf Seite 128
J25
_
+
J26
J27
WORK
_
LEAD +
810430DE
Zugeordnete Fehlercodes
0-60-n
3-43-0
3-51-1, 3-52-0
0-40-n, 2-10-n, 3-11-n
3-00-0, 3-42-n, 3-43-n
0-30-n
0-51-0, allgemein
0-50-0
auf Seite 114 0-21-0, 3-20-n
0-12-0, 0-20-0, 0-22-0, 2-11-n
0-40-n, 3-10-n
2-01-0 oder nicht gemeldete
Verriegelung beim START
Allgemeines
0-98-1, 0-98-2
J25
