Systemtests zur Bestimmung defekter Komponenten
Test 1 – Spannungseingang
ELEKTRISCHER SCHLAG KANN TÖDLICH SEIN
Die Plasma-Stromquelle arbeitet mit gefährlichen elektrischen Spannungen, die schwere
oder tödliche Verletzungen verursachen können.
Gehen Sie mit äußerster Vorsicht vor, wenn Sie Service- oder Wartungsarbeiten an einer
Plasma-Stromquelle durchführen, während diese an eine Stromquelle angeschlossen ist
und die äußere Abdeckung bzw. Gehäuseplatten entfernt wurden.
Wenn ein AC-Eingangsspannungs-Fehler auftritt (0-60-0, 0-60-1 oder 0-60-2), gehen Sie wie
folgt vor.
Die Eingangsspannung überprüfen
1. Stellen Sie den Netzschalter an der Plasma-Stromquelle auf AUS (OFF) (O) und stecken Sie
das Netzkabel aus.
2. Nehmen Sie die Abdeckung und die Komponentenabsperrung der Plasma-Stromquelle ab.
3. Schließen Sie das Netzkabel an die Stromversorgung an, aber lassen Sie die
Plasma-Stromquelle ausgeschaltet (OFF) (O).
80

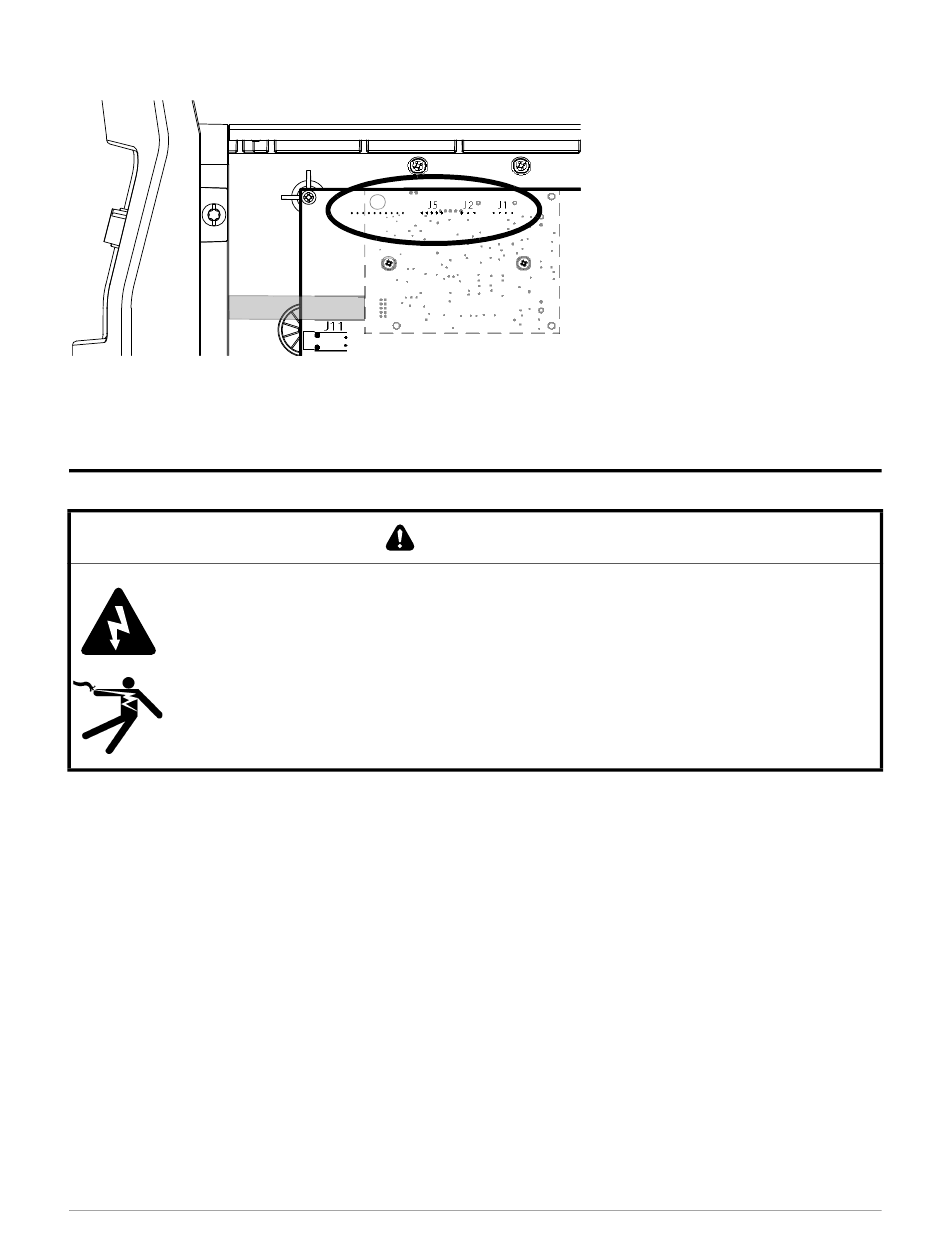

Abb. 9 – Stifte J1, J2, J5 und J6 in Powermax105 SYNC
J6 J6
B
R
WARNUNG
810430DE
J1 = Lüfter
J2 = Inverter-Temperatursensor
J1
J5 = Hilfsschalter
J6 = elektronischer Druckregler des
Magnetventils
