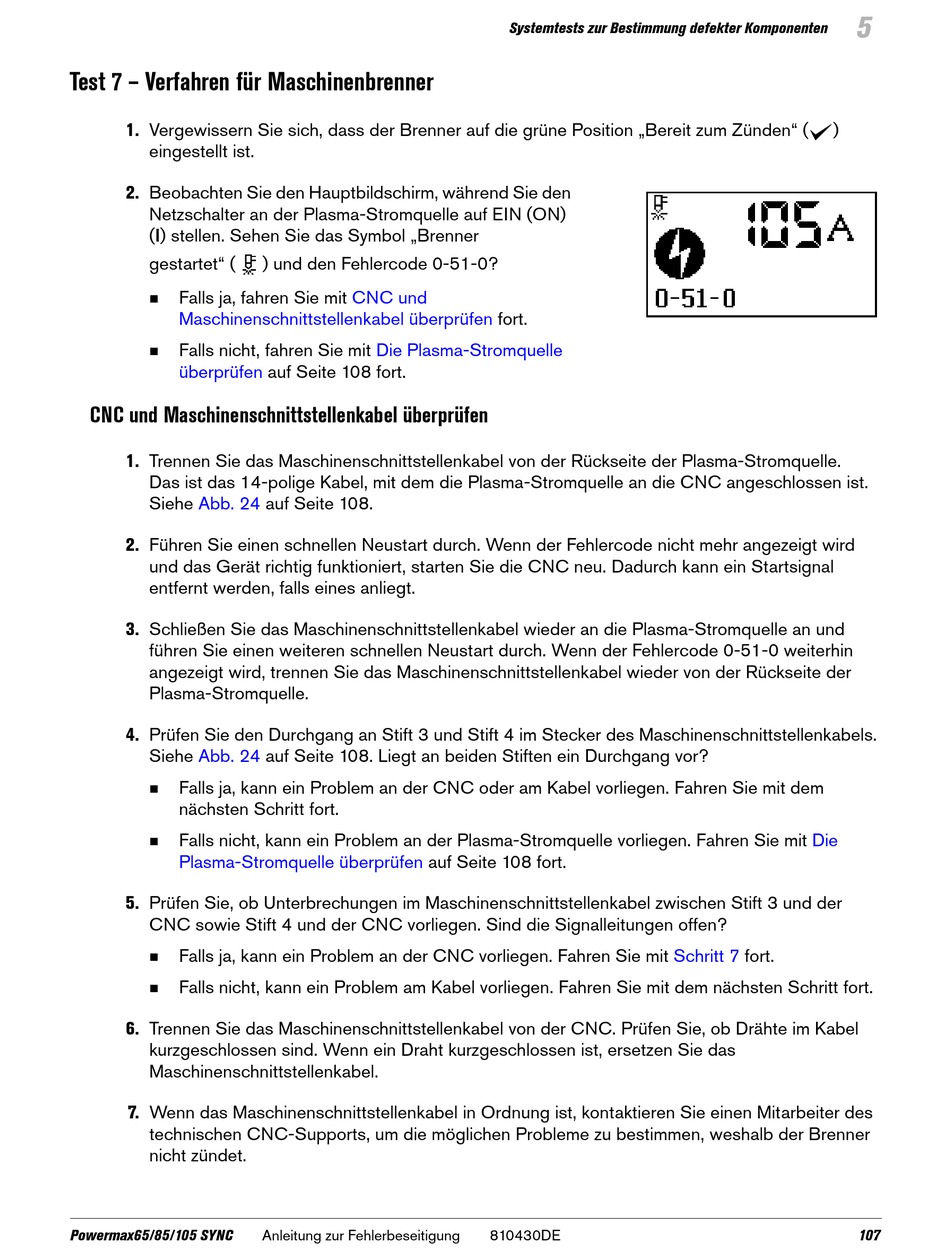

Test 7 – Verfahren für Maschinenbrenner
1. Vergewissern Sie sich, dass der Brenner auf die grüne Position „Bereit zum Zünden" (
eingestellt ist.
2. Beobachten Sie den Hauptbildschirm, während Sie den
Netzschalter an der Plasma-Stromquelle auf EIN (ON)
(I) stellen. Sehen Sie das Symbol „Brenner
gestartet" (
Falls ja, fahren Sie mit

Maschinenschnittstellenkabel überprüfen
Falls nicht, fahren Sie mit

überprüfen
CNC und Maschinenschnittstellenkabel überprüfen
1. Trennen Sie das Maschinenschnittstellenkabel von der Rückseite der Plasma-Stromquelle.
Das ist das 14-polige Kabel, mit dem die Plasma-Stromquelle an die CNC angeschlossen ist.
Siehe Abb. 24
2. Führen Sie einen schnellen Neustart durch. Wenn der Fehlercode nicht mehr angezeigt wird
und das Gerät richtig funktioniert, starten Sie die CNC neu. Dadurch kann ein Startsignal
entfernt werden, falls eines anliegt.
3. Schließen Sie das Maschinenschnittstellenkabel wieder an die Plasma-Stromquelle an und
führen Sie einen weiteren schnellen Neustart durch. Wenn der Fehlercode 0-51-0 weiterhin
angezeigt wird, trennen Sie das Maschinenschnittstellenkabel wieder von der Rückseite der
Plasma-Stromquelle.
4. Prüfen Sie den Durchgang an Stift 3 und Stift 4 im Stecker des Maschinenschnittstellenkabels.
Siehe Abb. 24
Falls ja, kann ein Problem an der CNC oder am Kabel vorliegen. Fahren Sie mit dem

nächsten Schritt fort.
Falls nicht, kann ein Problem an der Plasma-Stromquelle vorliegen. Fahren Sie mit

Plasma-Stromquelle überprüfen
5. Prüfen Sie, ob Unterbrechungen im Maschinenschnittstellenkabel zwischen Stift 3 und der
CNC sowie Stift 4 und der CNC vorliegen. Sind die Signalleitungen offen?
Falls ja, kann ein Problem an der CNC vorliegen. Fahren Sie mit

Falls nicht, kann ein Problem am Kabel vorliegen. Fahren Sie mit dem nächsten Schritt fort.

6. Trennen Sie das Maschinenschnittstellenkabel von der CNC. Prüfen Sie, ob Drähte im Kabel
kurzgeschlossen sind. Wenn ein Draht kurzgeschlossen ist, ersetzen Sie das
Maschinenschnittstellenkabel.
7. Wenn das Maschinenschnittstellenkabel in Ordnung ist, kontaktieren Sie einen Mitarbeiter des
technischen CNC-Supports, um die möglichen Probleme zu bestimmen, weshalb der Brenner
nicht zündet.
Powermax65/85/105 SYNC
) und den Fehlercode 0-51-0?
CNC und
Die Plasma-Stromquelle
auf Seite 108 fort.
auf Seite 108.
auf Seite 108. Liegt an beiden Stiften ein Durchgang vor?
auf Seite 108 fort.
Anleitung zur Fehlerbeseitigung
Systemtests zur Bestimmung defekter Komponenten
fort.
810430DE
)
Die
Schritt 7 fort.
5
107
