So funktioniert die Plasma-Stromquelle
22
1
B
R
2
ORG
J17
RED
3 J18
4
5
6
1 Steckverbinder J11
2 Steckverbinder J17
3 Steckverbinder J18
4 Ausgangsdrosseldrähte
5 Düsendrähte
6 Elektrodendraht
7 Steckverbinder J32
8 Werkstückkabel
9 Transformatordrähte
10 Testpunkte
11 3uF-Kondensatoren
168

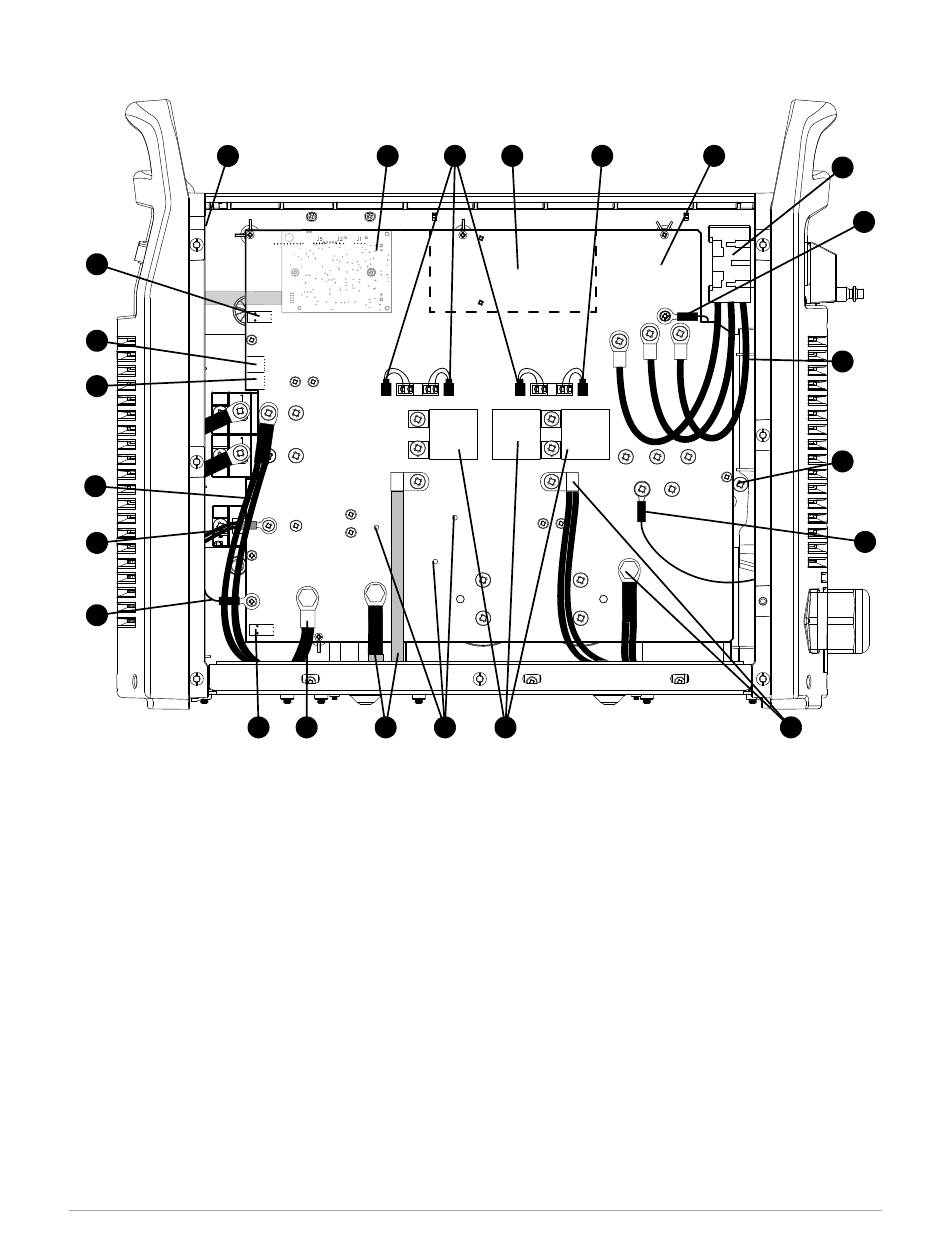

Abb. 45 – Plasma-Stromquelle 230–400 V CE
21
J6 J6 J1
J11
J22
TP8
W
TP9
J26
J27
J28
WORK
LEAD
J32
RED
7 8 9
810430DE
20 19 18
J21 J20 J19
TP7
R
B
_
+
C152 C151
_
+
10 11
12 BLK-Drosseldrähte
13 Dämpfungswiderstandsdrähte
14 Schutzleiter
15 AC-Eingangsdrähte (3)
16 Netzschalter
17 Leistungsplatine
18 BLK-Temperatursensor
19 Sperrwandler
20 Gate-Steueranschlüsse
21 DSP-Platine (Digitalsignalprozessor)
22 Steuerplatine (in Frontplatte)
Anleitung zur Fehlerbeseitigung
