Vorbereitung für die Fehlerbeseitigung bei internen Komponenten

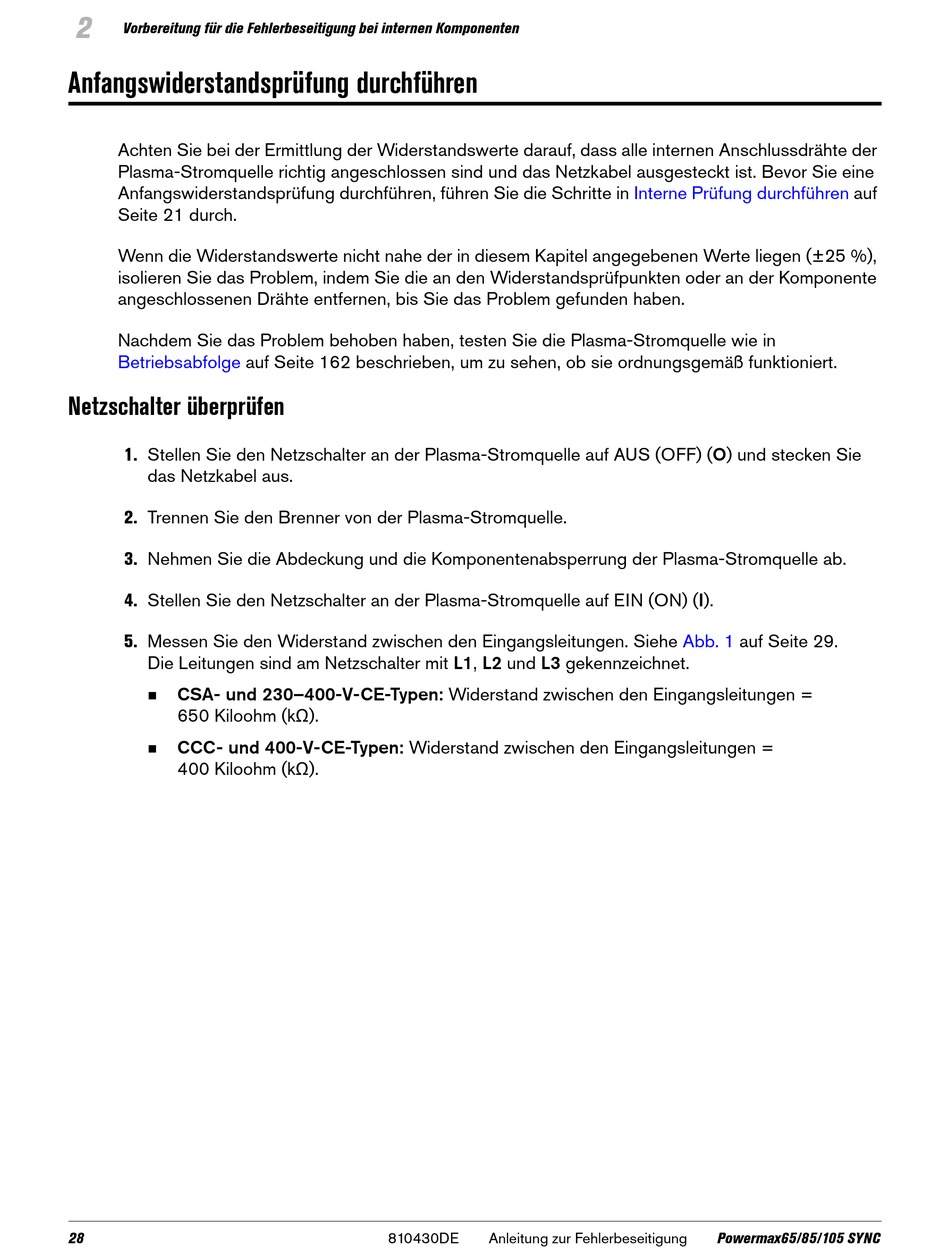

Anfangswiderstandsprüfung durchführen
Achten Sie bei der Ermittlung der Widerstandswerte darauf, dass alle internen Anschlussdrähte der
Plasma-Stromquelle richtig angeschlossen sind und das Netzkabel ausgesteckt ist. Bevor Sie eine
Anfangswiderstandsprüfung durchführen, führen Sie die Schritte in
Seite 21 durch.
Wenn die Widerstandswerte nicht nahe der in diesem Kapitel angegebenen Werte liegen (±25 %),
isolieren Sie das Problem, indem Sie die an den Widerstandsprüfpunkten oder an der Komponente
angeschlossenen Drähte entfernen, bis Sie das Problem gefunden haben.
Nachdem Sie das Problem behoben haben, testen Sie die Plasma-Stromquelle wie in
Betriebsabfolge auf Seite 162 beschrieben, um zu sehen, ob sie ordnungsgemäß funktioniert.
Netzschalter überprüfen
1. Stellen Sie den Netzschalter an der Plasma-Stromquelle auf AUS (OFF) (O) und stecken Sie
das Netzkabel aus.
2. Trennen Sie den Brenner von der Plasma-Stromquelle.
3. Nehmen Sie die Abdeckung und die Komponentenabsperrung der Plasma-Stromquelle ab.
4. Stellen Sie den Netzschalter an der Plasma-Stromquelle auf EIN (ON) (I).
5. Messen Sie den Widerstand zwischen den Eingangsleitungen. Siehe
Die Leitungen sind am Netzschalter mit L1, L2 und L3 gekennzeichnet.
CSA- und 230–400-V-CE-Typen: Widerstand zwischen den Eingangsleitungen =

650 Kiloohm (kΩ).
CCC- und 400-V-CE-Typen: Widerstand zwischen den Eingangsleitungen =

400 Kiloohm (kΩ).
28 810430DE Anleitung zur Fehlerbeseitigung
Interne Prüfung durchführen
Abb. 1 auf Seite 29.
