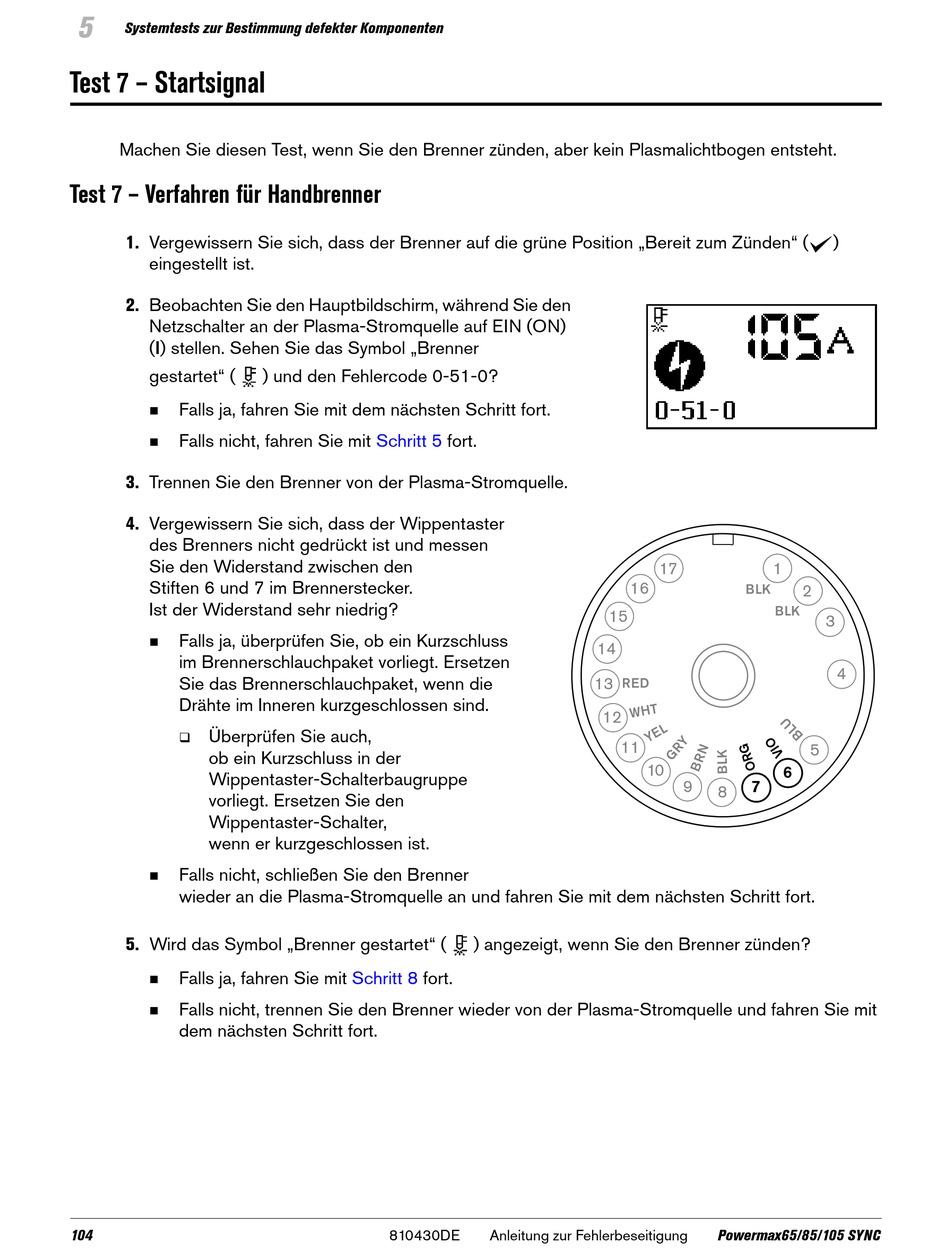

Systemtests zur Bestimmung defekter Komponenten
Test 7 – Startsignal
Machen Sie diesen Test, wenn Sie den Brenner zünden, aber kein Plasmalichtbogen entsteht.
Test 7 – Verfahren für Handbrenner
1. Vergewissern Sie sich, dass der Brenner auf die grüne Position „Bereit zum Zünden" (
eingestellt ist.
2. Beobachten Sie den Hauptbildschirm, während Sie den
Netzschalter an der Plasma-Stromquelle auf EIN (ON)
(I) stellen. Sehen Sie das Symbol „Brenner
gestartet" (
Falls ja, fahren Sie mit dem nächsten Schritt fort.

Falls nicht, fahren Sie mit

3. Trennen Sie den Brenner von der Plasma-Stromquelle.
4. Vergewissern Sie sich, dass der Wippentaster
des Brenners nicht gedrückt ist und messen
Sie den Widerstand zwischen den
Stiften 6 und 7 im Brennerstecker.
Ist der Widerstand sehr niedrig?
Falls ja, überprüfen Sie, ob ein Kurzschluss

im Brennerschlauchpaket vorliegt. Ersetzen
Sie das Brennerschlauchpaket, wenn die
Drähte im Inneren kurzgeschlossen sind.
Überprüfen Sie auch,

ob ein Kurzschluss in der
Wippentaster-Schalterbaugruppe
vorliegt. Ersetzen Sie den
Wippentaster-Schalter,
wenn er kurzgeschlossen ist.
Falls nicht, schließen Sie den Brenner

wieder an die Plasma-Stromquelle an und fahren Sie mit dem nächsten Schritt fort.
5. Wird das Symbol „Brenner gestartet" (
Falls ja, fahren Sie mit

Falls nicht, trennen Sie den Brenner wieder von der Plasma-Stromquelle und fahren Sie mit

dem nächsten Schritt fort.
