Spannungsmessungen für interne Komponenten
Bei manchen Tests ist zur Messung der Spannung der Zugang zu den Stiften an der
Leistungsplatine erforderlich. Die Stifte für die folgenden Komponenten befinden sich hinter der
DSP-Platine. Verwenden Sie lange, dünne Messspitzen zur Messung der Spannung an diesen
Stiften. Siehe Beschaffung der erforderlichen Prüfmittel
Powermax65/85/105 SYNC

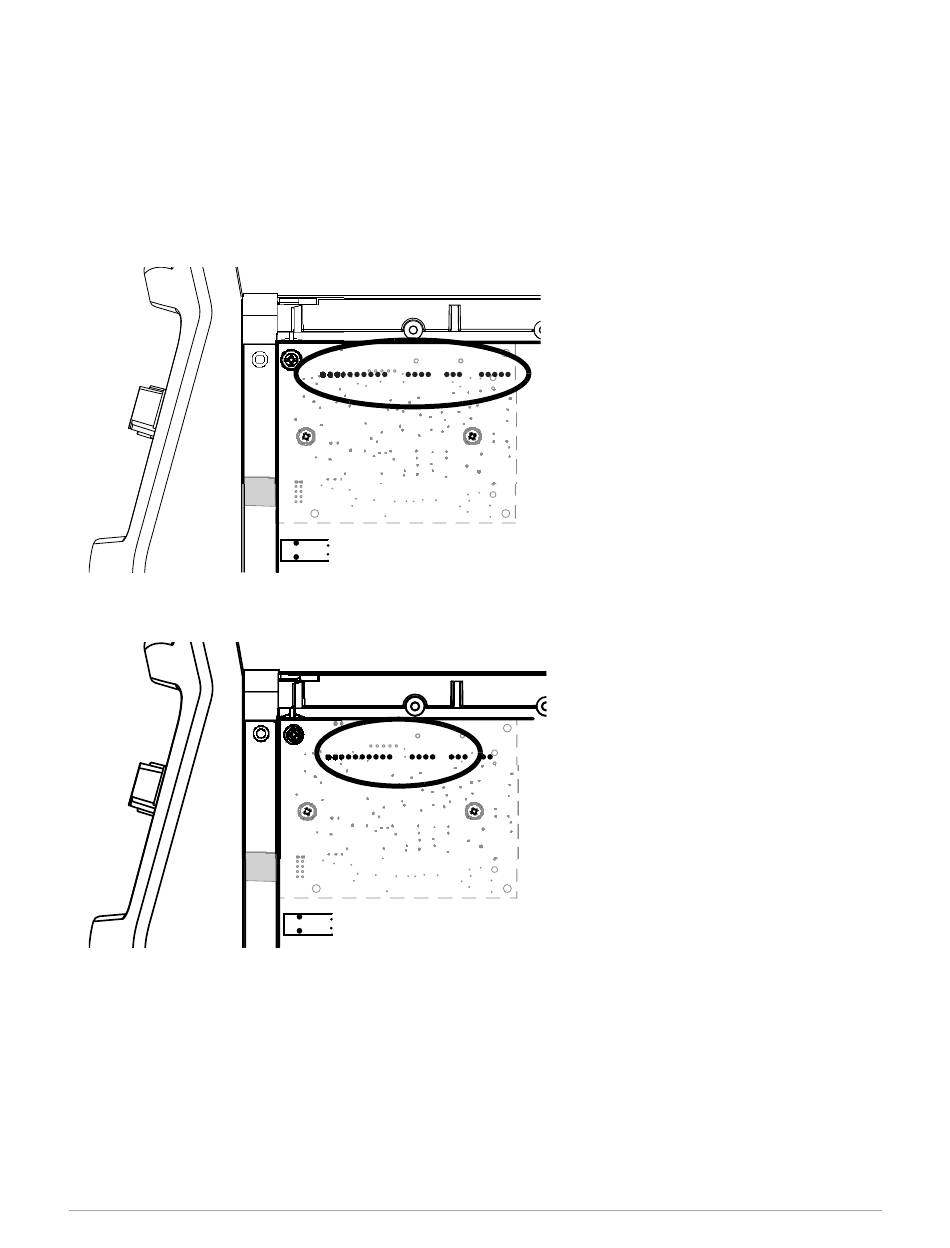

Abb. 7 – Stift J1, J2, J3 und J4 in Powermax65/85 SYNC CSA
J4 J3 J3
J12
B
R
Abb. 8 – Stifte J4, J5 und J6 in Powermax65/85 SYNC CE/CCC
J6 J5
J12
B
R
Anleitung zur Fehlerbeseitigung
Systemtests zur Bestimmung defekter Komponenten
auf Seite 16.
J1 = Hilfsschalter
J2 = Inverter-Temperatursensor
J2 2 J1
J3 = Lüfter
J4 = elektronischer Druckregler
des Magnetventils
J4 = Inverter-Temperatursensor
J4 J3
J5 = Lüfter
J6 = elektronischer Druckregler
des Magnetventils
