Hypertherm Powermax65 SYNC Anleitung Seite 172

7
So funktioniert die Plasma-Stromquelle

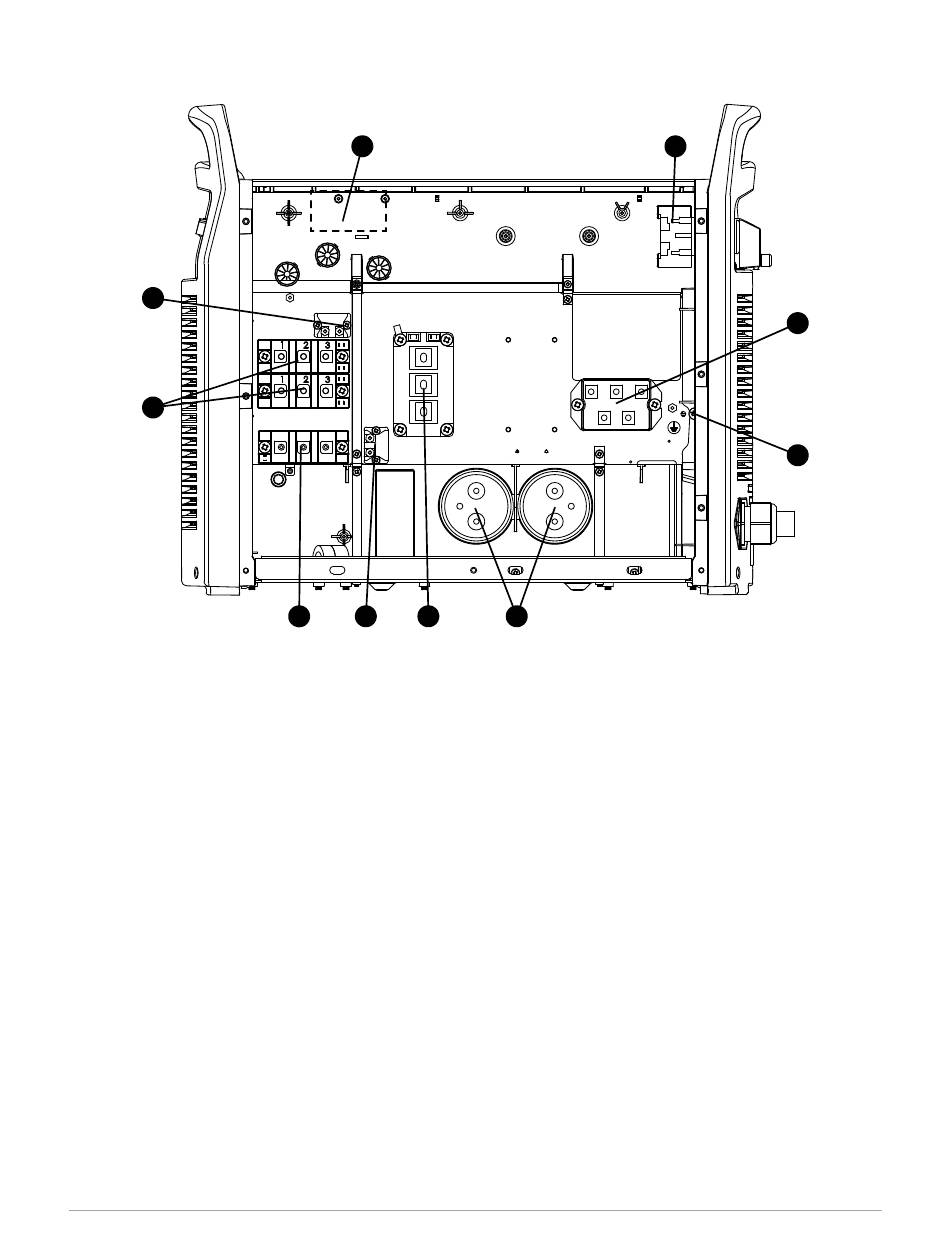

Abb. 49 – 380 V CCC / 400 V CE Plasma-Stromquelle (ohne Leistungsplatine)
1
2
1 Ausgangs-Beschaltungswiderstand
2 Ausgangs-Diodenbrücke
3 Pilotlichtbogen-IGBT
4 Inverter-Beschaltungswiderstand
5 Inverter-IGBT-Modul
172
10
3 4 5
810430DE
6
6 Stützkondensatoren
7 Schutzleiter
8 Eingangsdiodenbrücke
9 Netzschalter (S1)
10 Optionale serielle Platine
Anleitung zur Fehlerbeseitigung
9
8
7
Powermax65/85/105 SYNC
