5
Systemtests zur Bestimmung defekter Komponenten
Powermax65/85 SYNC
J19 J18
Verfahren für Fehlercodes 0-40-2, 0-40-3, 2-10-0 oder 2-10-1
1. Stecken Sie den
Inverter-Temperatursensor wie folgt
an der Leistungsplatine ab:
J2 in Powermax65/85 SYNC-

CSA-Typen
J4 in Powermax65/85 SYNC-

CE/CCC-Typen
J2 in allen Powermax105 SYNC-

Typen
2. Messen Sie den Widerstand am
Steckverbinder zwischen den Stiften 1
und 3. Beträgt der Widerstand etwa
10 Kiloohm (kΩ) (±1,5 kΩ)?
Falls ja, fahren Sie mit dem nächsten Schritt fort.

Falls nicht, ersetzen Sie den Temperatursensor.

3. Entfernen Sie die DSP-Platine.
4. Lassen Sie den Temperatursensor abgesteckt und messen Sie den Widerstand zwischen den
Stiften 1 und 3 auf der Leistungsplatine. Siehe
etwa 57,6 Kiloohm (kΩ)?
Falls ja, ersetzen Sie die DSP-Platine.

Falls nicht, ersetzen Sie die Leistungsplatine.

94

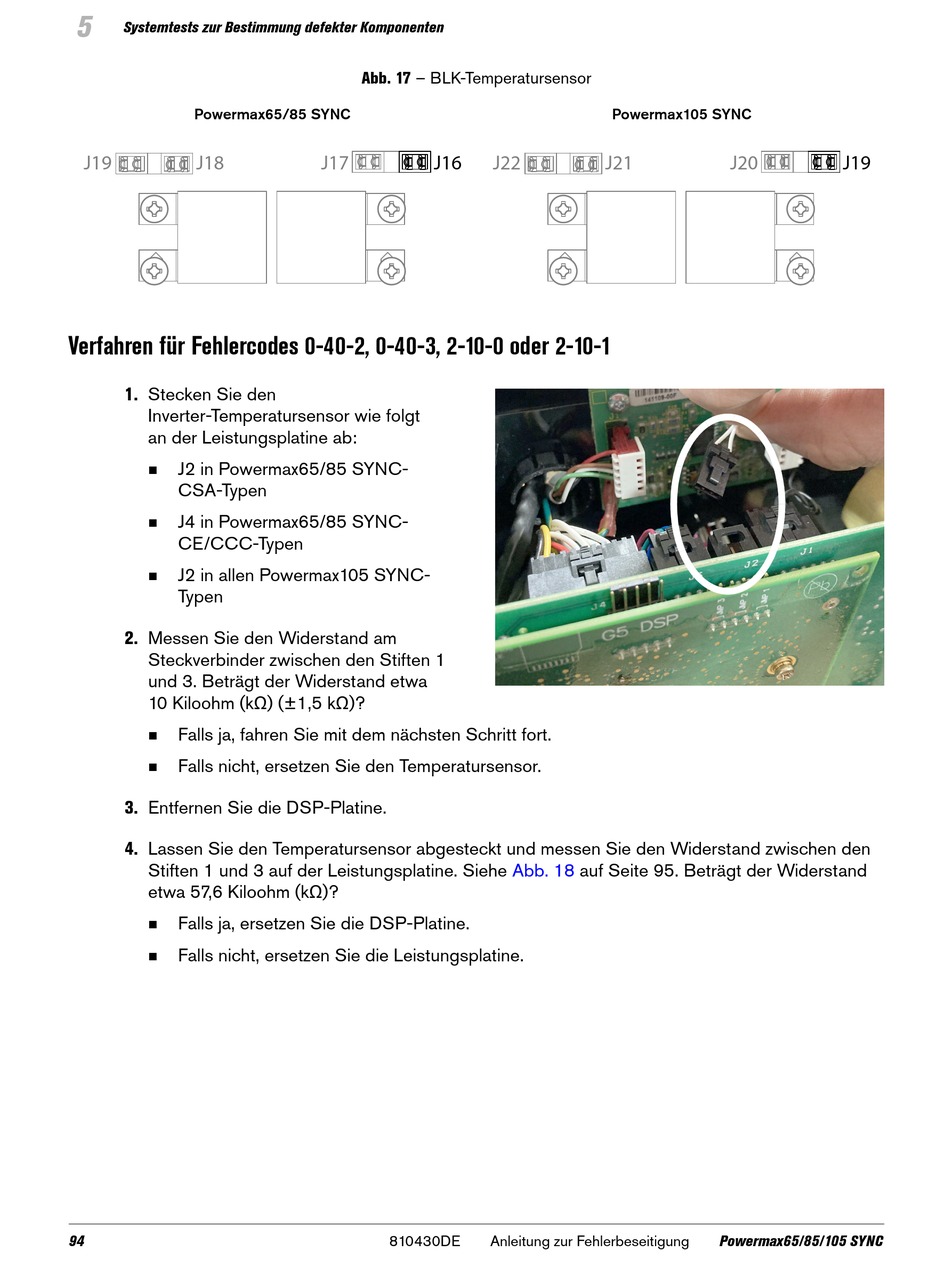

Abb. 17 – BLK-Temperatursensor
J17 J16 J22
810430DE Anleitung zur Fehlerbeseitigung
Powermax105 SYNC
J21
Abb. 18 auf Seite 95. Beträgt der Widerstand
J20 J19
Powermax65/85/105 SYNC
