Hypertherm Powermax65 SYNC Anleitung Seite 60

3

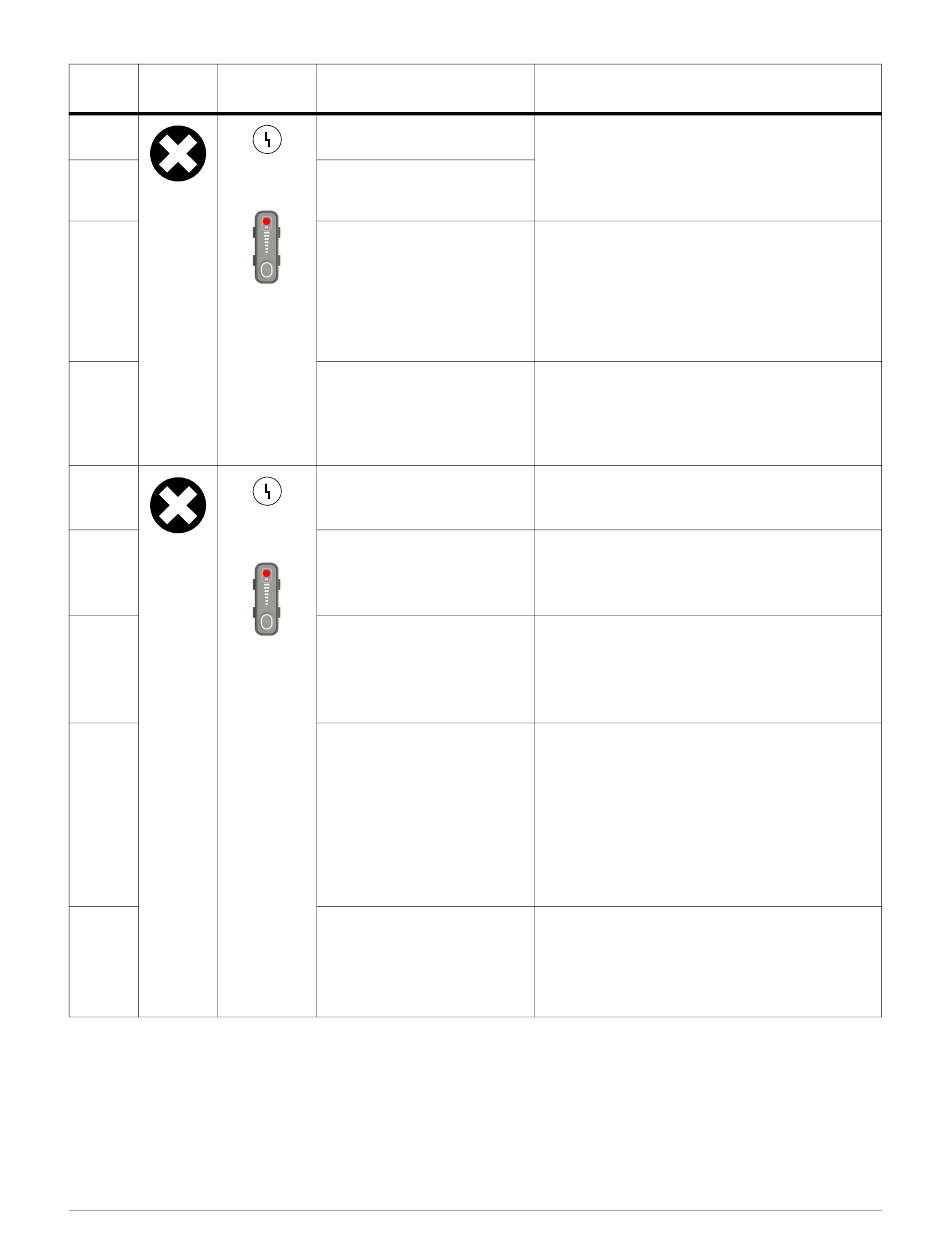

Fehlerbeseitigung für Fehlercodes
Fehler- Fehler- Fehler-
code symbol LEDs
3-20-0
3-20-1
3-20-2
3-20-3
3-41-0
3-42-0
3-42-1
3-43-0
3-44-1
60
Beschreibung
Das Füllventil ist nicht
angeschlossen.
Gelb
Das Ablassventil ist nicht
angeschlossen.
Die Plasma-Stromquelle erkennt den
elektronischen Druckregler des
Magnetventils nicht.
Rot
Der elektronische Druckregler des
Magnetventils wird nicht mit
Spannung versorgt.
Bei einem integrierten
Antriebs-Schaltkreis (IC) ist ein
Fehler aufgetreten.
Gelb
Die 5- oder 24-VDC-Versorgung
liegt außerhalb des Bereichs.
Die 18-VDC-Versorgung liegt
außerhalb des Bereichs.
Rot
Die Inverter-Kondensatoren sind
nicht symmetrisch.
Der Strom durch den BLK-IGBT ist
zu hoch.
Dies gilt nur für CSA-Typen und
CE-Typen von Powermax105 SYNC
mit 230–400 V.
810430DE
Lösungen
• Überprüfen Sie die zugehörige Verkabelung.
• Führen Sie Test 9 – Elektronischer Druckregler des
Magnetventils auf Seite 114 durch.
• Wechseln Sie bei Bedarf die
Magnetventil-Baugruppe aus.
• Die DSP-Platine erkennt den elektronischen
Druckregler des Magnetventils nicht.
• Vergewissern Sie sich, dass die Drahtbrücke bei J4
(Powermax65/85 SYNC-CSA-Typen) oder J6
(alle anderen Typen) an der Leistungsplatine in der
richtigen Position ist. Siehe den Schaltplan für Ihr
Gerät, ab Seite 177.
• Untersuchen Sie den 10-poligen Steckverbinder an J4
(Powermax65/85 SYNC-CSA-Typen) oder J6 (alle
anderen Typen) an der Leistungsplatine genau.
• Wechseln Sie bei Bedarf die
Magnetventil-Baugruppe aus.
• Beim Start-/Übertragungsrelais oder beim
Softstart-(Einschaltstrom-) Relais auf der
Leistungsplatine ist ein Signalfehler aufgetreten.
• Die 5- oder 24-VDC-Versorgung vom Sperrwandler
liegt außerhalb des Bereichs.
• Führen Sie Test 5 – Sperrwandler
(DC-Niederspannungen)
Die 18-VDC-Versorgung vom Sperrwandler liegt außerhalb
des Bereichs.
• Ersetzen Sie die Leistungsplatine.
• Überprüfen Sie den Inverter-IGBT und ersetzen Sie
ihn gegebenenfalls.
Die Inverter-Kondensatoren sind nicht symmetrisch, wenn
die Spannung an einem oder beiden Kondensatoren um
mehr als 25 % von der Nennspannung abweicht.
• Vergewissern Sie sich, dass die Busspannung an allen
Kondensatoren in Ihrem Gerät korrekt ist. Führen Sie
Test 2 – Gleichstrombus
• Führen Sie einen Test des Inverter-IGBTs durch. Siehe
Hypertherm-IGBT-Tester
• Ersetzen Sie die Stützkondensatoren.
Der Strom im BLK-IGBT ist zu hoch.
• Führen Sie einen Test des BLK-IGBTs durch. Siehe
Hypertherm-IGBT-Tester
• Ersetzen Sie den BLK-IGBT, wenn er defekt ist.
• Ersetzen Sie gegebenenfalls die Leistungsplatine.
Anleitung zur Fehlerbeseitigung
auf Seite 96 durch.
auf Seite 85 durch.
auf Seite 32.
auf Seite 32.
Powermax65/85/105 SYNC
