So funktioniert die Plasma-Stromquelle

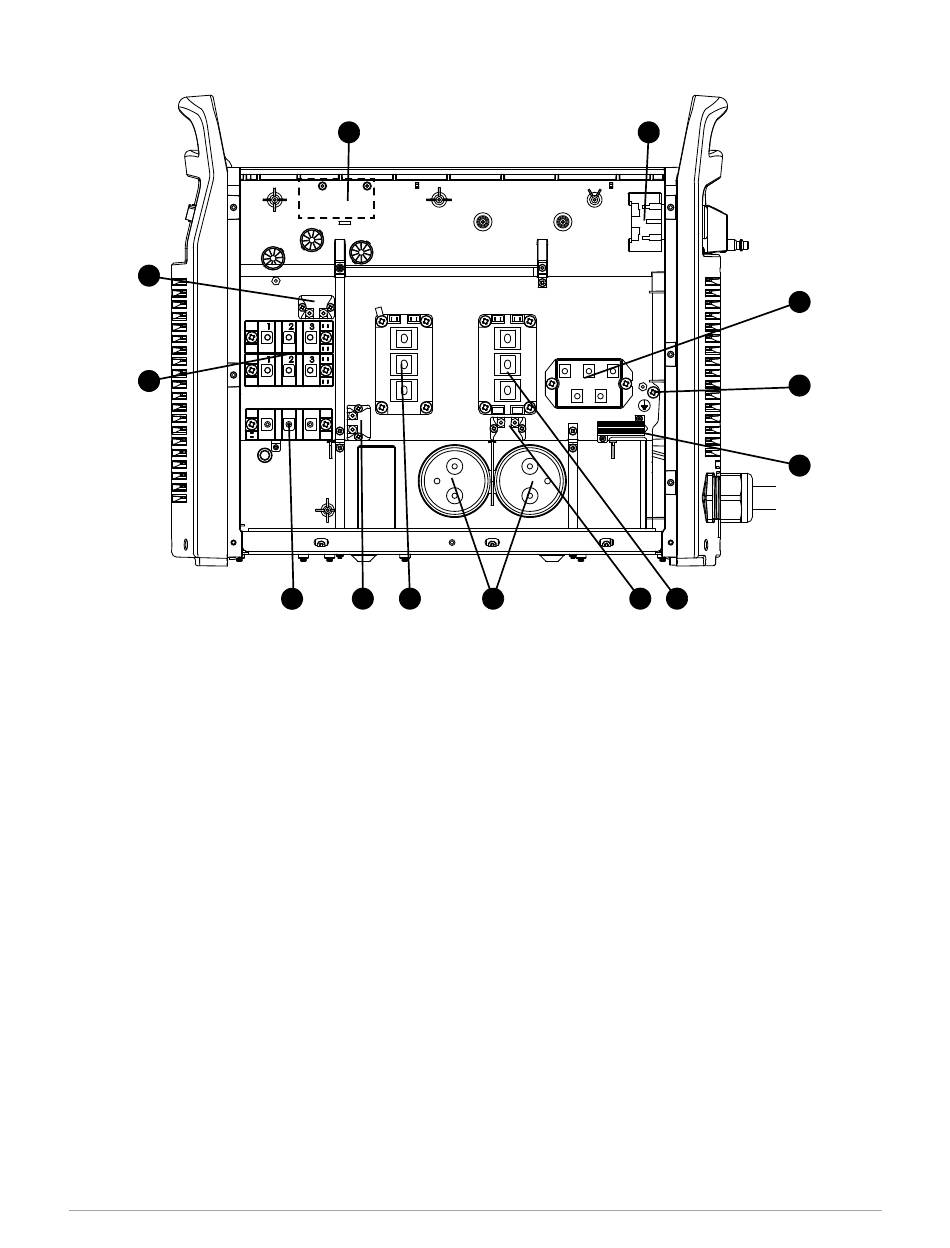

Abb. 47 – 200–600 V CSA Plasma-Stromquelle (ohne Leistungsplatine)
1
2
1 Ausgangs-Beschaltungswiderstand
2 Ausgangsdiodenbrücke
3 Pilotlichtbogen-IGBT
4 Inverter-Beschaltungswiderstand
5 Inverter-IGBT-Modul
6 Stützkondensator
7 BLK-Beschaltungswiderstand
170
13
3 4 5
810430DE
12
6
7
8 BLK-IGBT-Modul
9 Dämpfungswiderstand
10 Schutzleiter
11 Eingangsdiodenbrücke
12 Netzschalter (S1)
13 Optionale serielle Platine
Anleitung zur Fehlerbeseitigung
11
10
9
8
