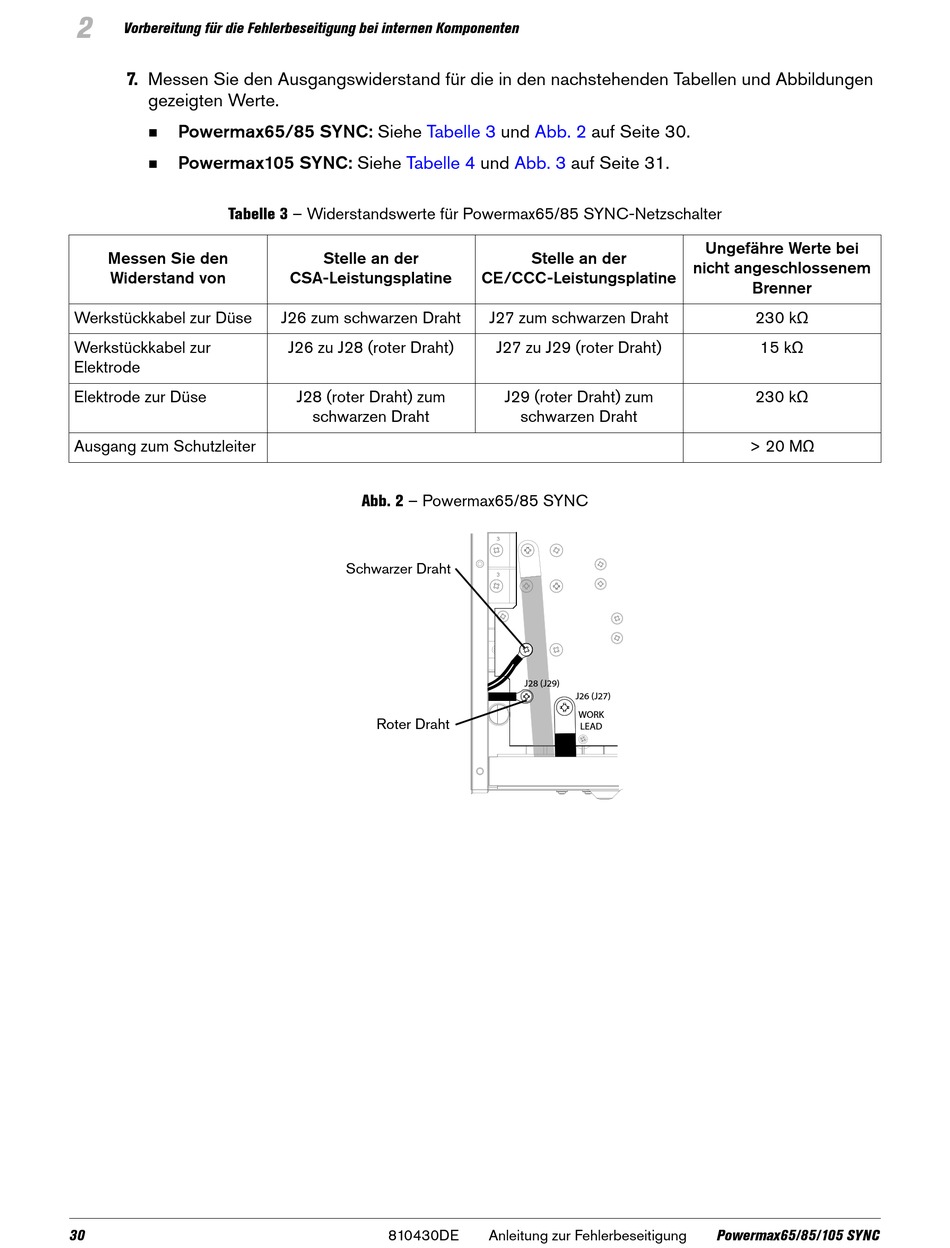

Vorbereitung für die Fehlerbeseitigung bei internen Komponenten
7. Messen Sie den Ausgangswiderstand für die in den nachstehenden Tabellen und Abbildungen
gezeigten Werte.
Powermax65/85 SYNC: Siehe

Powermax105 SYNC: Siehe

Tabelle 3 – Widerstandswerte für Powermax65/85 SYNC-Netzschalter
Messen Sie den
Widerstand von
Werkstückkabel zur Düse
Werkstückkabel zur
Elektrode
Elektrode zur Düse
Ausgang zum Schutzleiter
30
Tabelle 3
Tabelle 4
Stelle an der
CSA-Leistungsplatine
J26 zum schwarzen Draht
J26 zu J28 (roter Draht)
J28 (roter Draht) zum
schwarzen Draht
Abb. 2 – Powermax65/85 SYNC
Schwarzer Draht
Roter Draht
810430DE
und Abb. 2 auf Seite 30.
und Abb. 3 auf Seite 31.
Stelle an der
CE/CCC-Leistungsplatine
J27 zum schwarzen Draht
J27 zu J29 (roter Draht)
J29 (roter Draht) zum
schwarzen Draht
J28 (J29)
J26 (J27)
WORK
LEAD
Anleitung zur Fehlerbeseitigung
Ungefähre Werte bei
nicht angeschlossenem
Brenner
230 kΩ
15 kΩ
230 kΩ
> 20 MΩ
Powermax65/85/105 SYNC
